Testa di panoramica
orizzontale/verticale interna AW-PH400
16 ( I )
ITALIANO
Installazione
(Chiedere al rivenditore di installare l’unità.)

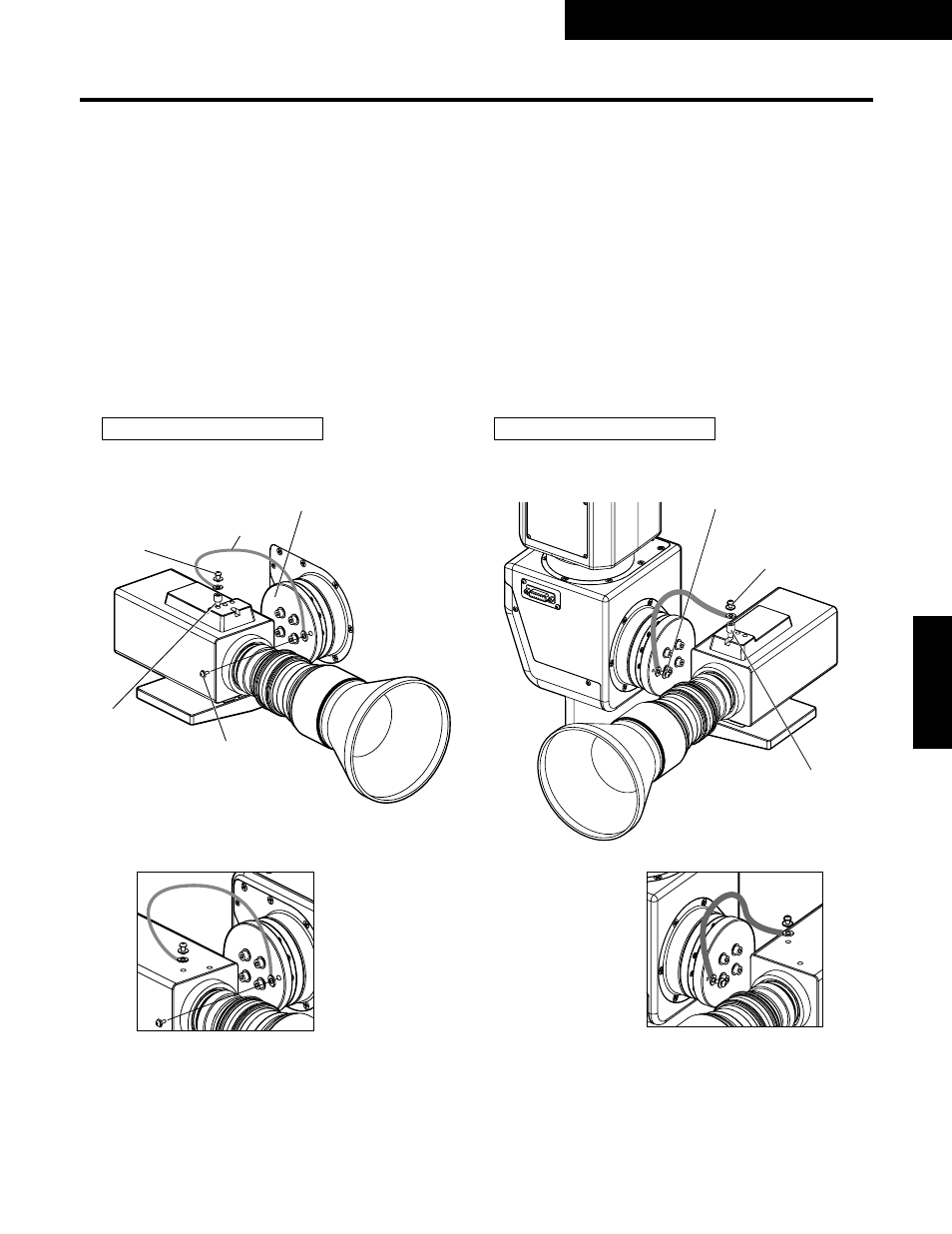

$ Attaccare la catena
Montando la videocamera AW-E750
1 Usare la vite di montaggio catena (M4 ! 8 mm con rondella piatta e rondella elastica) per attaccare una estremità della
catena al braccio della testa di panoramica orizzontale/verticale.
2 Montare il distanziatore di montaggio sul pannello superiore della videocamera.
3 Usare la vite di montaggio catena (M4 ! 6 mm con rondella piatta e rondella elastica) per attaccare l’altra estremità della
catena al foro della vite del distanziatore di montaggio.
Montando la videocamera AW-E350 o AW-E650
1 Usare la vite di montaggio catena (M4 ! 8 mm con rondella piatta e rondella elastica) per attaccare una estremità della
catena al braccio della testa di panoramica orizzontale/verticale.
2 Usare la vite di montaggio catena (M4 ! 6 mm con rondella piatta e rondella elastica) per attaccare l’altra estremità della
catena al foro della vite sul pannello superiore della videocamera.
❈ Stringere saldamente il distanziatore e le viti di montaggio usando un attrezzo quale un cacciavite.
Installazione indipendente Installazione sul soffitto
≥ Videocamera: AW-E750 ≥ Videocamera: AW-E750
≥ Videocamera: AW-E650, AW-E350 ≥ Videocamera: AW-E650, AW-E350
Vite di montaggio
catena M4
! 6 mm
con rondella piatta e
rondella elastica
Vite di montaggio catena
M4
! 6 mm con rondella
piatta e rondella elastica
Vite di montaggio
catena M4
! 8 mm
con rondella piatta e
rondella elastica
Vite di montaggio catena
M4
! 8 mm con rondella
piatta e rondella elastica
Distanziatore
di montaggio
(in dotazione
all’AW-E750)
Distanziatore di
montaggio (in
dotazione all’AW-E750)
Catena
Braccio
