1 Testa rotante
Ruota in direzione orizzontale.
2 Piedistallo
3 Interruttore POWER ON/OFF
Posizionandolo su ON si alimenta la corrente all’unità;
posizionandolo su OFF la si interrompe.
4 Ingresso c.a. 100 [AC IN]
(ingresso a 3 contatti di corrente alternata)
Collegare il cavo di alimentazione c.a. accessorio a
questa presa.
5 Viti di montaggio base di montaggio videocamera
Viti con testa esagonale M5 ! 20 mm, rondelle piatte M5
(3 ciascuna fornite come accessori)
Servono a fissare la base di montaggio della
videocamera al braccio rotante.
6 Spia tally (accessoria)
Viene accesa rossa dai segnali selezionati.
7 Viti di montaggio braccio rotante
Viti con testa esagonale M5 ! 20 mm, rondelle piatte M5
(4 ciascuna fornite come accessori)
Servono a fissare il braccio rotante alla testa rotante.
8 Braccio rotante
Fa ruotare il braccio in direzione verticale.
9 Base di montaggio videocamera
Montare la videocamera convertibile su questa base.
: Fori di montaggio testa di panoramica
orizzontale/verticale
Questi quattro fori servono alla installazione della testa di
panoramica orizzontale/verticale.
; Pannello inferiore
< Connettore PROMPTER
Il prompter va collegato a questo connettore.
La corrente massima che può essere alimentata dalla
presa DC 12V OUT è di 2A.
Quando si collega il prompter, la velocità della testa di
panoramica orizzontale/verticale si riduce a circa un
terzo.
Testa di panoramica
orizzontale/verticale interna AW-PH400
7 ( I )
Parti e loro funzioni
C
D
A
@
B
G
H
I
J
K
L
M
N
O
P
E
F
Pin No. Nome segnale
1 – – –
9 PROMPTER VIDEO GND
2 PROMPTER VIDEO
10 – – –
3 – – –
11 – – –
4 DC 12V OUT
12 GND
5 – – –
13 – – –
6 – – –
14 DETECT
7 – – –
15 GND
8 – – –
87654321
?>=<;:9
Disposizione dei pin vista con il
connettore rivolto verso il
connettore del prompter

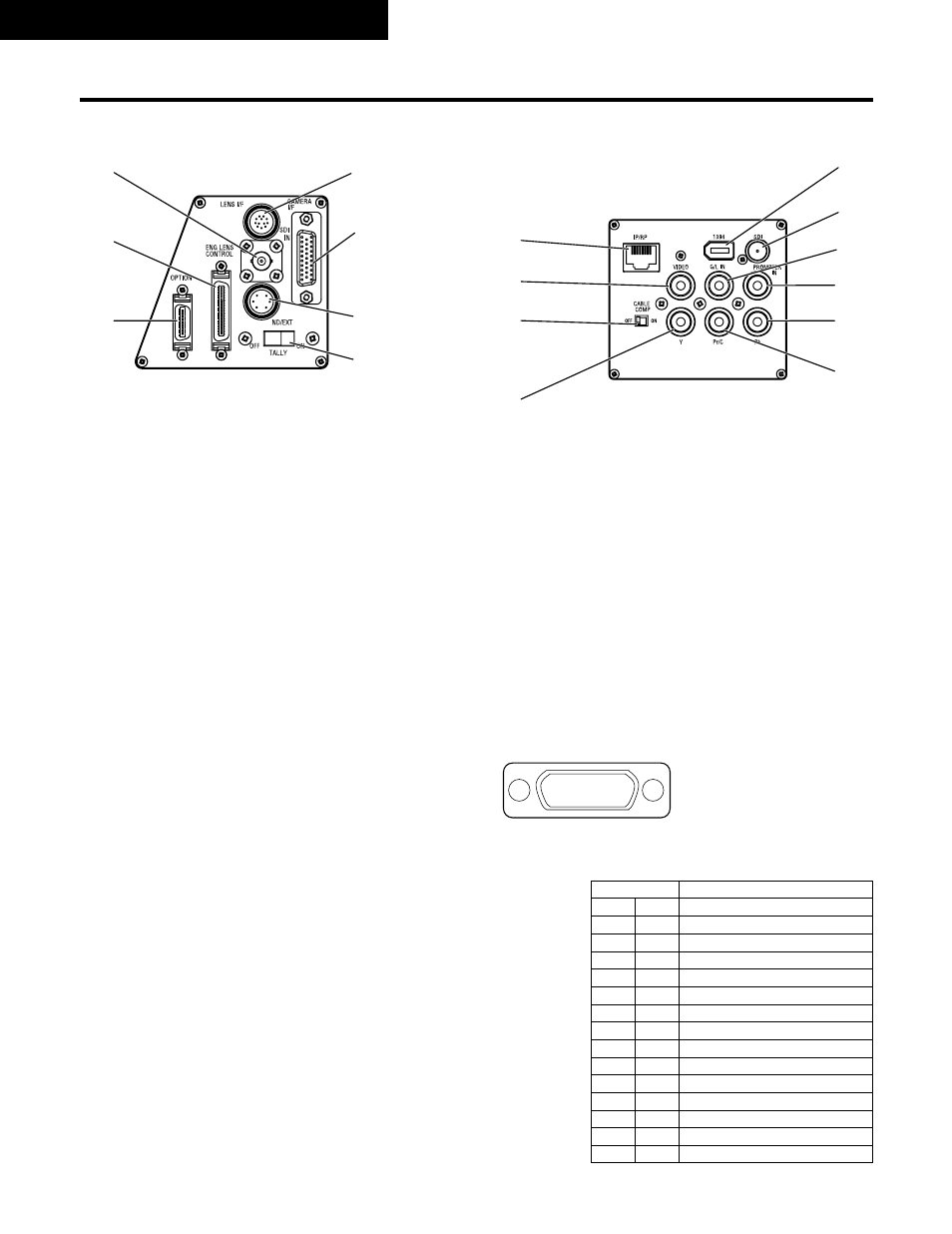

Pannello connettori testa rotante Pannello connettori piedistallo
