Controlador de cabezales de
panorámica/inclinación AW-RP400
31 (S)
Ejemplo de montaje en una estantería
$

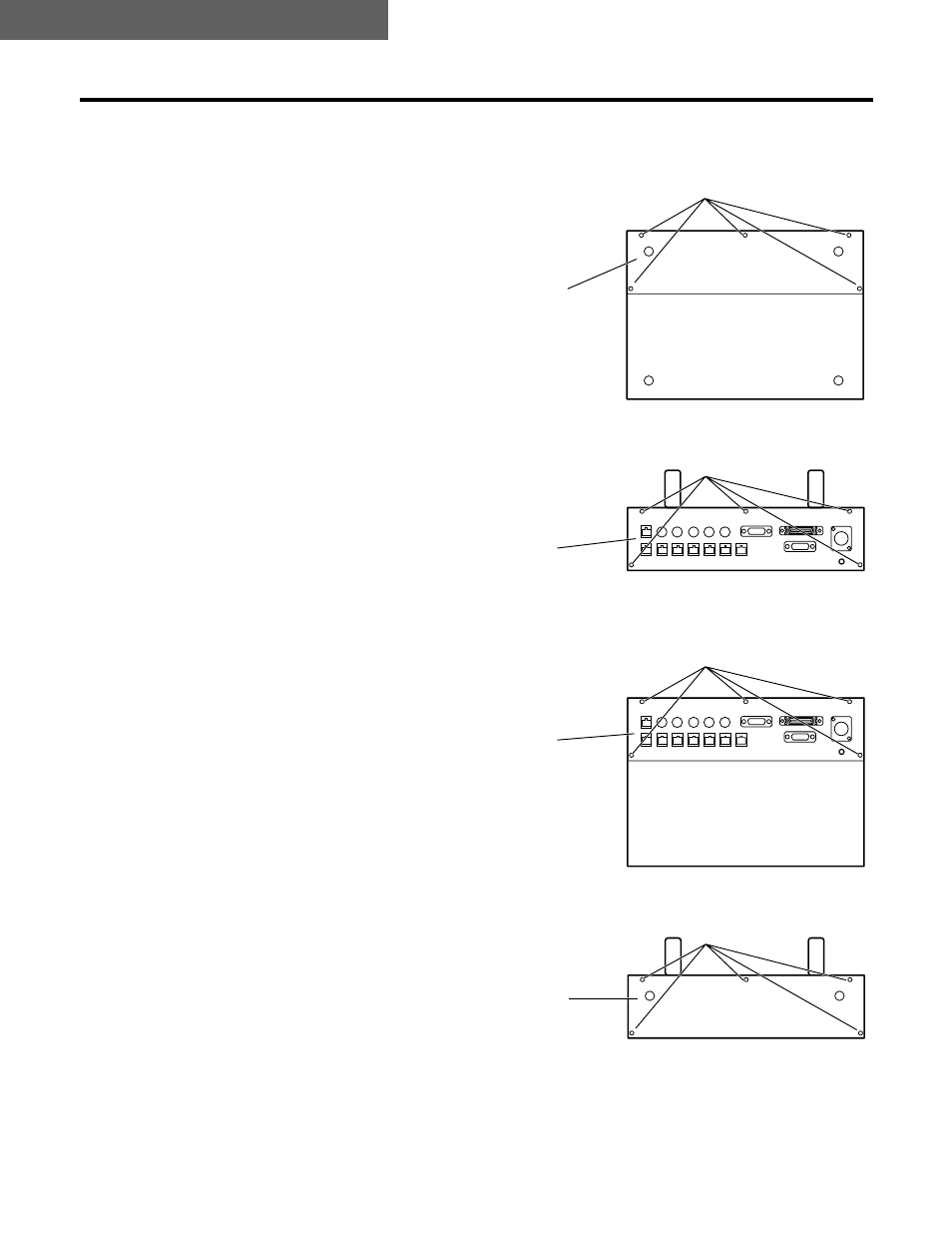

Cambio del sentido del panel de conectores
1
Quite los cinco tornillos del panel inferior y retire el panel
ciego.
2
Quite los cinco tornillos del panel trasero y retire el panel
de conectores.
3
Asegure el panel de conectores en el panel inferior
utilizando los tornillos.
4
Asegure el panel ciego en el panel trasero utilizando los
tornillos.
5 tornillos (panel inferior)
5 tornillos
(panel trasero)
5 tornillos (panel inferior)
5 tornillos
(panel trasero)
Quite el panel ciego.
Quite el panel de
conectores.
Panel de conectores
Panel ciego
