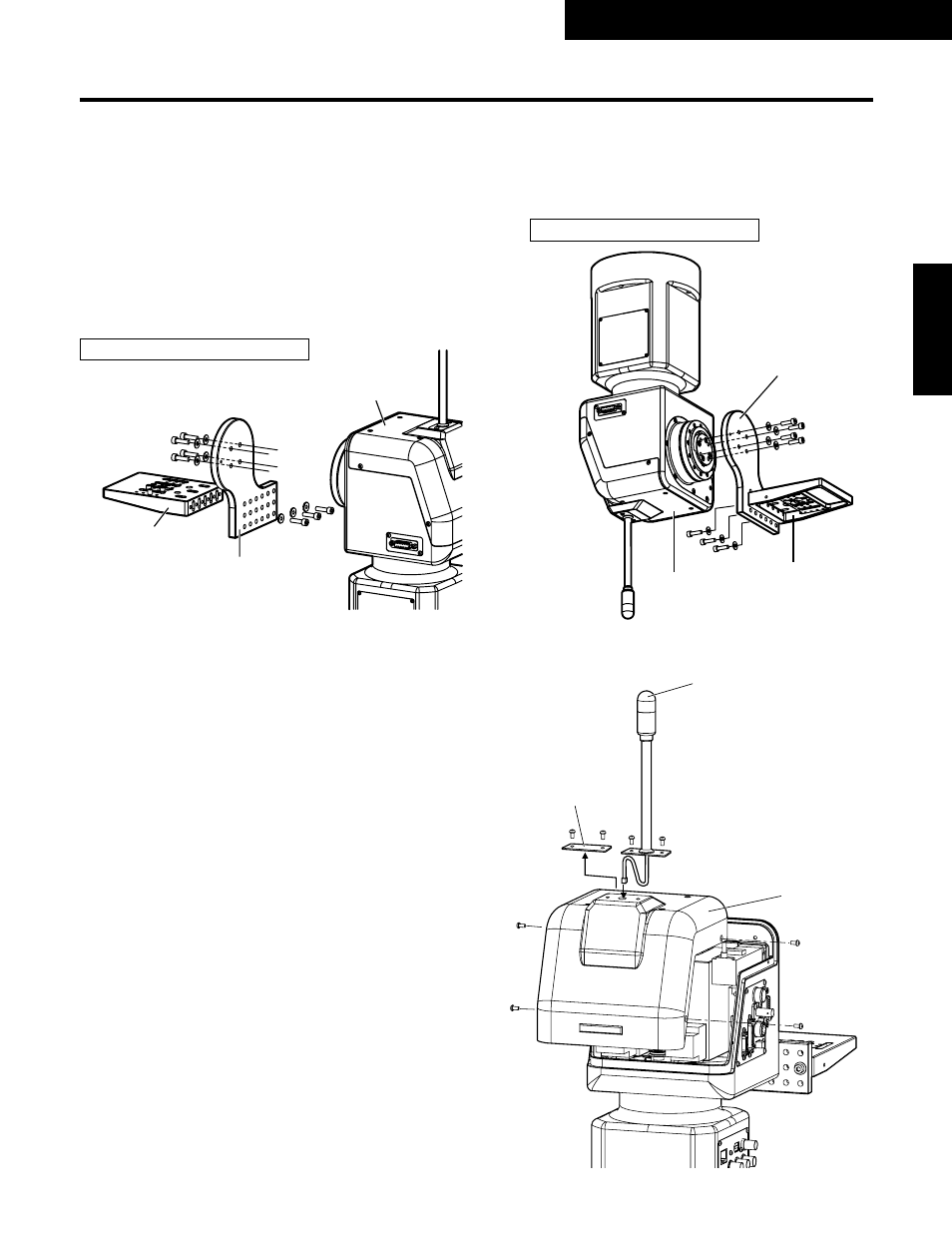

$ Zusammenbauen des Schwenk-/Neigekopfes
1 Anbringen der Kameramontageplatte
Befestigen Sie die Kameramontageplatte mit den drei Schrauben
am Dreharm. Die Montagerichtung hängt von der jeweiligen
Installationsmethode ab.
2 Anbringen des Dreharms
Befestigen Sie den Dreharm mit den vier Schrauben am
Drehkopf.
Die Montagerichtung hängt von der jeweiligen
Installationsmethode ab.
3 Montieren der Kamerakontrolllampe
Drehen Sie die vier Schrauben heraus, um die Schutzhaube
abzunehmen.
Drehen Sie die zwei Schrauben heraus, um die Deckplatte
abzunehmen.
Montieren Sie die Kamerakontrolllampe, und befestigen Sie sie
mit den zwei Befestigungsschrauben der Deckplatte.
Schließen Sie den Stecker der Kamerakontrolllampe an.
Bringen Sie die Schutzhaube an, und befestigen Sie sie mit den
vier Schrauben.
≥ Ziehen Sie die Schrauben fest an, um sicherzustellen, dass sie
sich während des Betriebs nicht lösen.
Innenraum-Schwenk-/Neigekopf AW-PH400
10 (G)
DEUTSCH
Installation
(Überlassen Sie die Installation des Gerätes Ihrem Händler.)
Für freistehende Installation
Für Deckeninstallation
Kameramontageplatte
Dreharm
Dreharm
Drehkopf
Kamerakontrolllampe
Deckplatte
Schutzhaube
Kameramontageplatte
Drehkopf
