Schwenk-/Neigekopf-Steuergerät AW-RP400
31 (G)
Beispiel für Rackmontage
$

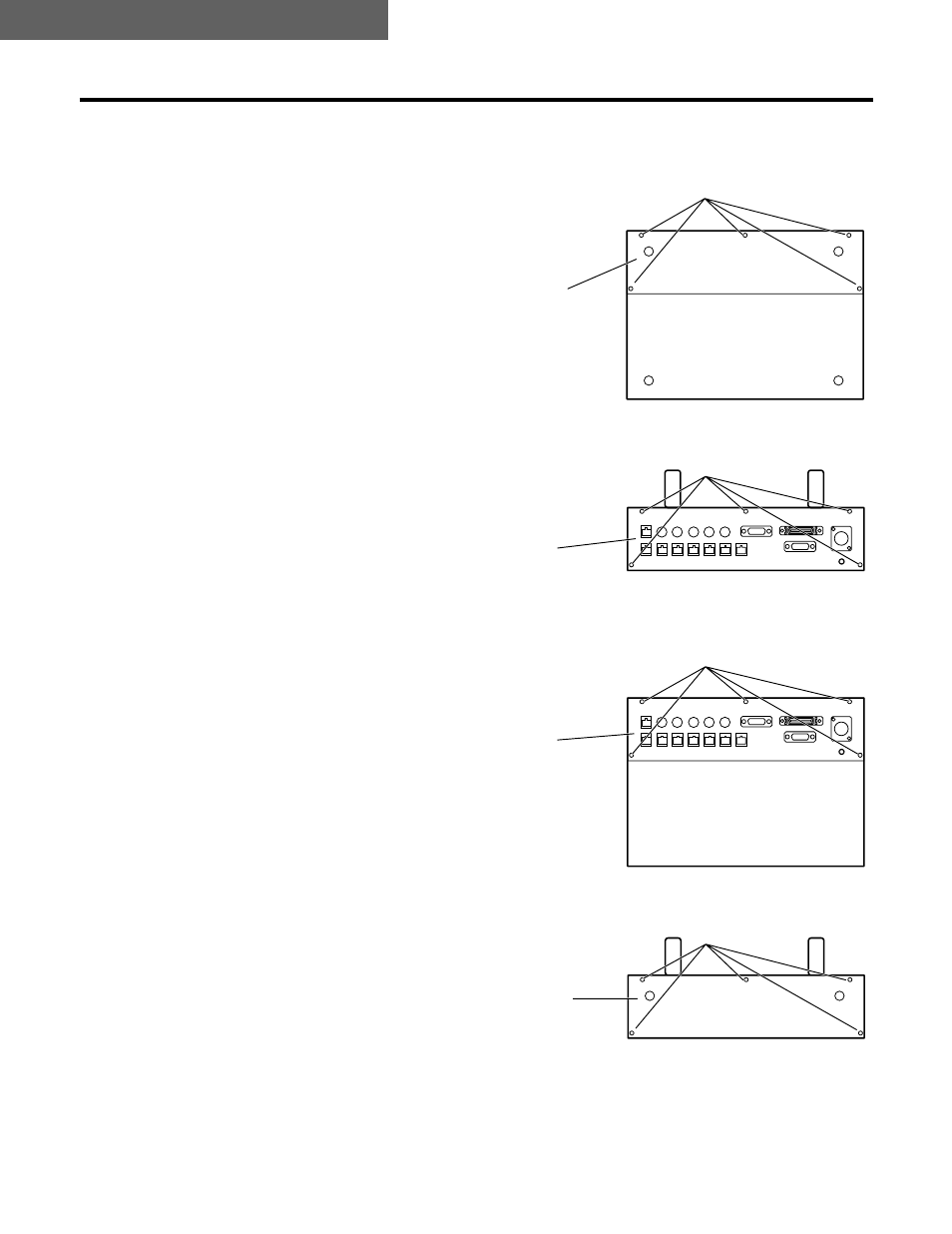

Ändern der Einbauposition der Anschlusstafel
1
Die fünf Schrauben der Bodenplatte entfernen, und die
Deckplatte abnehmen.
2
Die fünf Schrauben von der Rückwand entfernen, und die
Anschlusstafel abnehmen.
3
Die Anschlusstafel mit den Schrauben an der
Bodenplatte befestigen.
4
Die Deckplatte mit den Schrauben an der Rückwand
befestigen.
Schrauben
!
5 (Bodenplatte)
Schrauben
!
5
(Rückwand)
Schrauben
!
5 (Bodenplatte)
Schrauben
!
5
(Rückwand)
Deckplatte
entfernen.
Anschlusstafel
entfernen.
Anschlusstafel
Deckplatte
