Module de rotation AW-RL400
42 (F)
FRAN
Ç
AIS

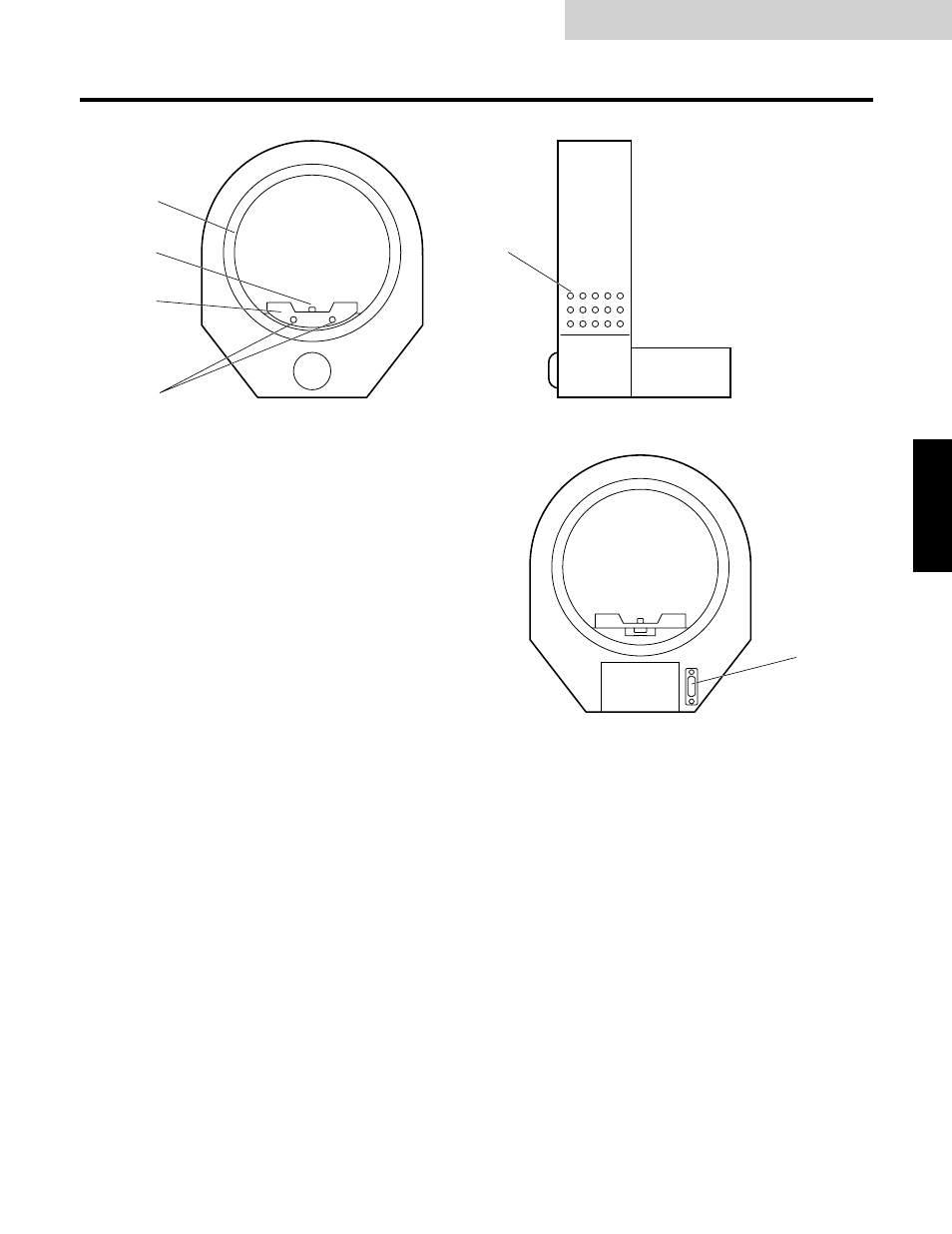

Les commandes et leurs fonctions
1
Bague rotative
2
Vis de montage de caméra (U1/4”-20UNC)
Après le montage de la caméra, serrer cette vis à fond.
3
Plaque de montage de caméra
Monter la caméra sur cette plaque à l’aide des vis de
montage de caméra.
4
Vis d’ancrage de plaque de montage de caméra
Après avoir monté la caméra sur la plaque de montage
de caméra, l’arrimer au module de rotation à l’aide de ces
vis.
5
Orifices de vis d’ancrage de module de rotation
C’est ici que se fixe le module de rotation au bras rotatif
de la tête panoramique.
6
Connecteur de tête panoramique
Le raccorder au connecteur OPTION de la tête
panoramique à l’aide du câble de raccordement de tête
panoramique fourni.
