Innenraum-Schwenk-/Neigekopf AW-PH400
16 (G)
DEUTSCH
Installation
(Überlassen Sie die Installation des Gerätes Ihrem Händler.)

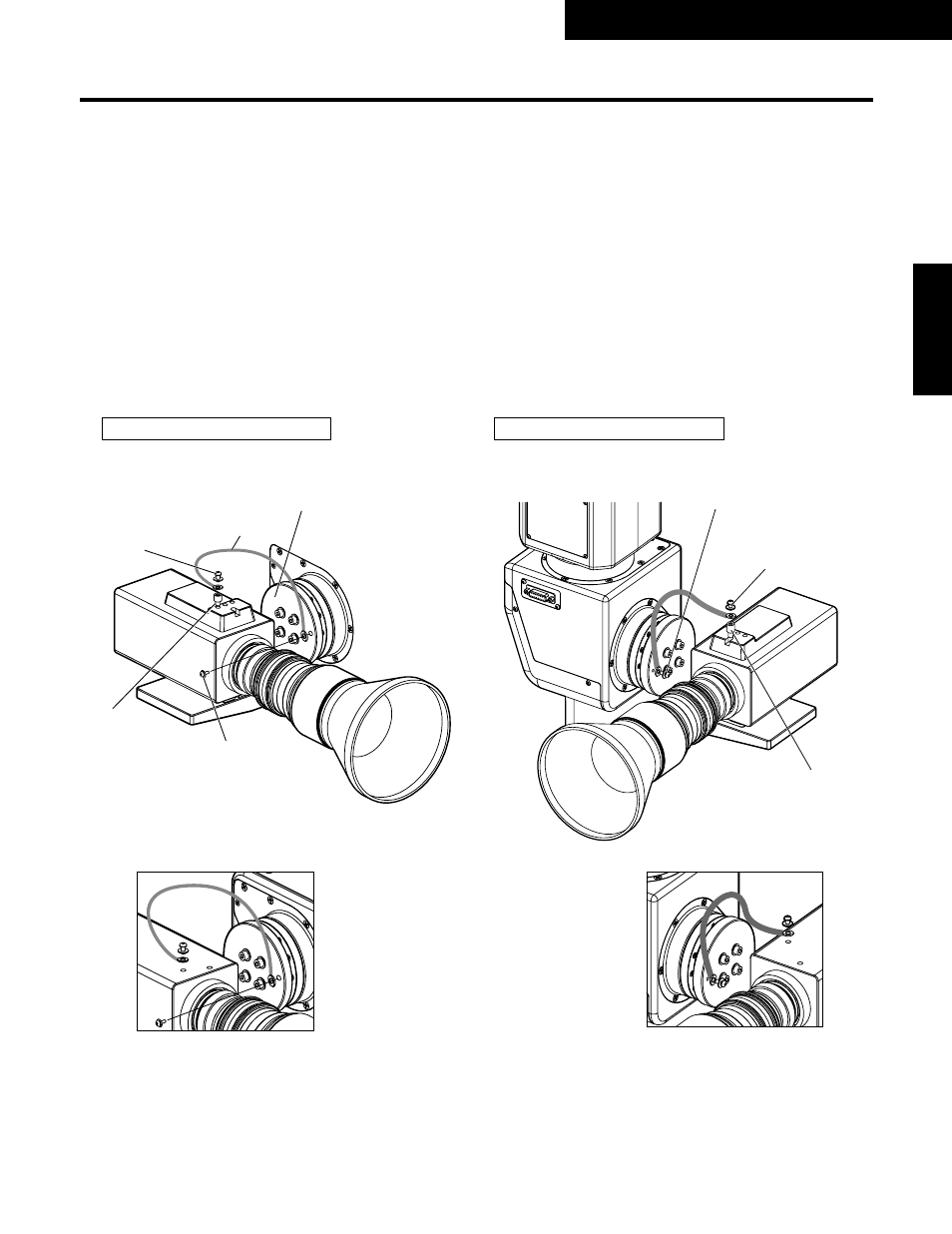

$ Anbringen der Kette
Bei Montage der Kamera AW-E750
1 Befestigen Sie das eine Ende der Kette mit der Kettenbefestigungsschraube (M4 ! 8 mm mit Unterlegscheibe und
Federscheibe) am Arm des Schwenk-/Neigekopfes.
2 Befestigen Sie den Abstandshalter an der Deckplatte der Kamera.
3 Befestigen Sie das andere Ende der Kette mit der Kettenbefestigungsschraube (M4 ! 6 mm mit Unterlegscheibe und
Federscheibe) im Schraubenloch des Abstandshalters.
Bei Montage der Kamera AW-E350 oder AW-E650
1 Befestigen Sie das eine Ende der Kette mit der Kettenbefestigungsschraube (M4 ! 8 mm mit Unterlegscheibe und
Federscheibe) am Arm des Schwenk-/Neigekopfes.
2 Befestigen Sie das andere Ende der Kette mit der Kettenbefestigungsschraube (M4 ! 6 mm mit Unterlegscheibe und
Federscheibe) im Schraubenloch der Deckplatte der Kamera.
❈ Ziehen Sie den Abstandshalter und die Schrauben mit einem geeigneten Werkzeug (z.B. Schraubendreher) fest an.
Für freistehende Installation Für Deckeninstallation
≥ Kamera: AW-E750 ≥ Kamera: AW-E750
≥ Kamera: AW-E650, AW-E350 ≥ Kamera: AW-E650, AW-E350
M4 ! 6 mm-
Kettenbefestigungs
schraube mit
Unterlegscheibe
und Federscheibe
M4 ! 6 mm-
Kettenbefestigungsschraube
mit Unterlegscheibe und
Federscheibe
M4 ! 8 mm-
Kettenbefestigungs
schraube mit
Unterlegscheibe
und Federscheibe
M4 ! 8 mm-
Kettenbefestigungsschraube
mit Unterlegscheibe und
Federscheibe
Abstandshalter
(mit AW-E750
geliefert)
Abstandshalter
(mit AW-E750
geliefert)
Kette
Arm
