Controllore di teste
panoramica orizzontale/verticale AW-RP400
31 ( I )
Esempio di montaggio su rack
$

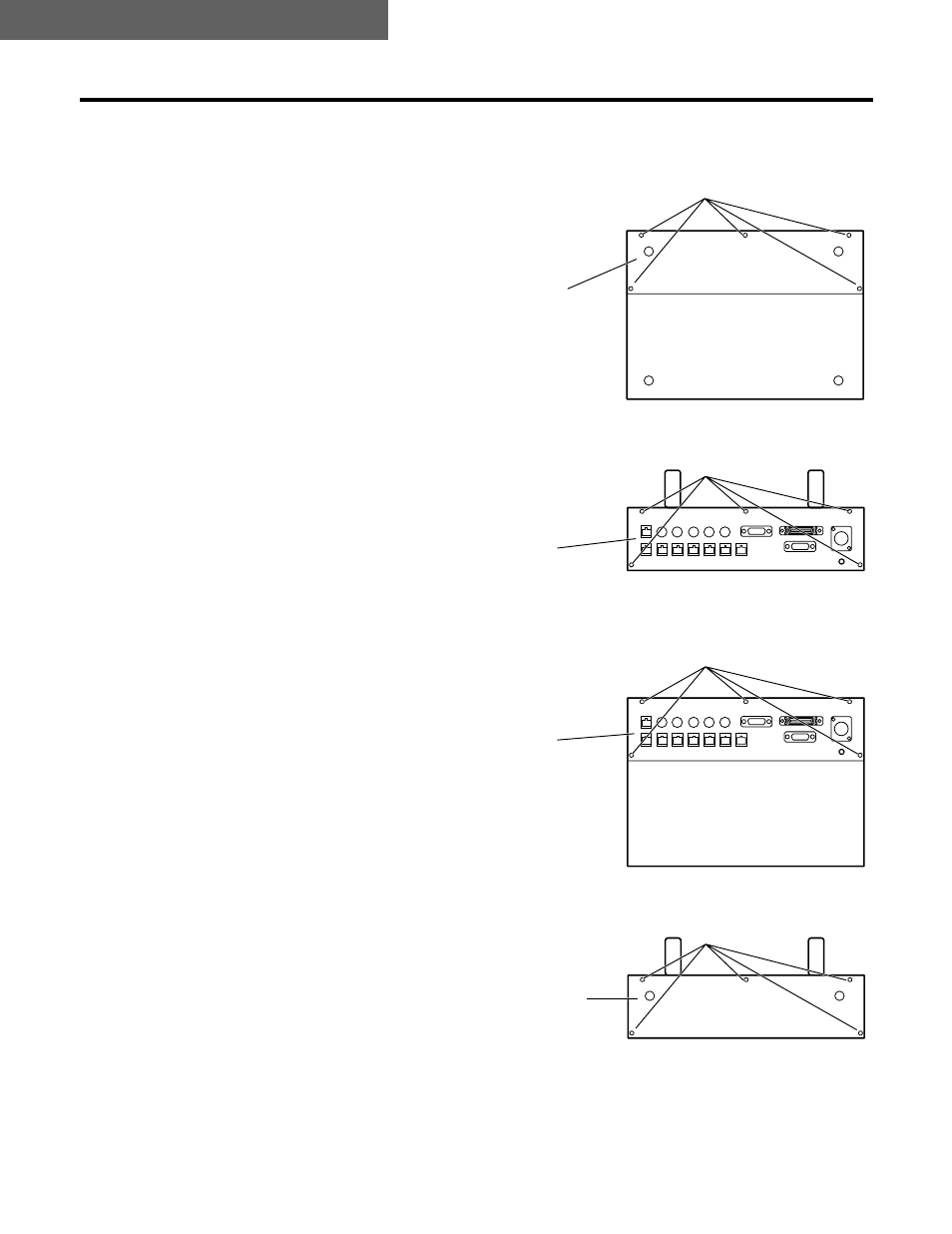

Modo di cambiare la direzione del pannello connettori
1
Togliere le cinque viti del pannello inferiore e rimuovere il
pannello cieco.
2
Togliere le cinque viti del pannello posteriore e rimuovere
il pannello connettori.
3
Fissare il pannello connettori al pannello inferiore usando
le viti.
4
Fissare il pannello cieco al pannello posteriore usando le
viti.
Viti
!
5 (pannello inferiore)
Viti
!
5 (pannello
posteriore)
Viti
!
5 (pannello inferiore)
Viti
!
5 (pannello
posteriore)
Rimuovere il
pannello cieco.
Rimuovere il
pannello connettori.
Pannello connettori
Pannello cieco
