Contrôleur de tête panoramique AW-RP400
31 (F)
Exemple de montage en rack
$

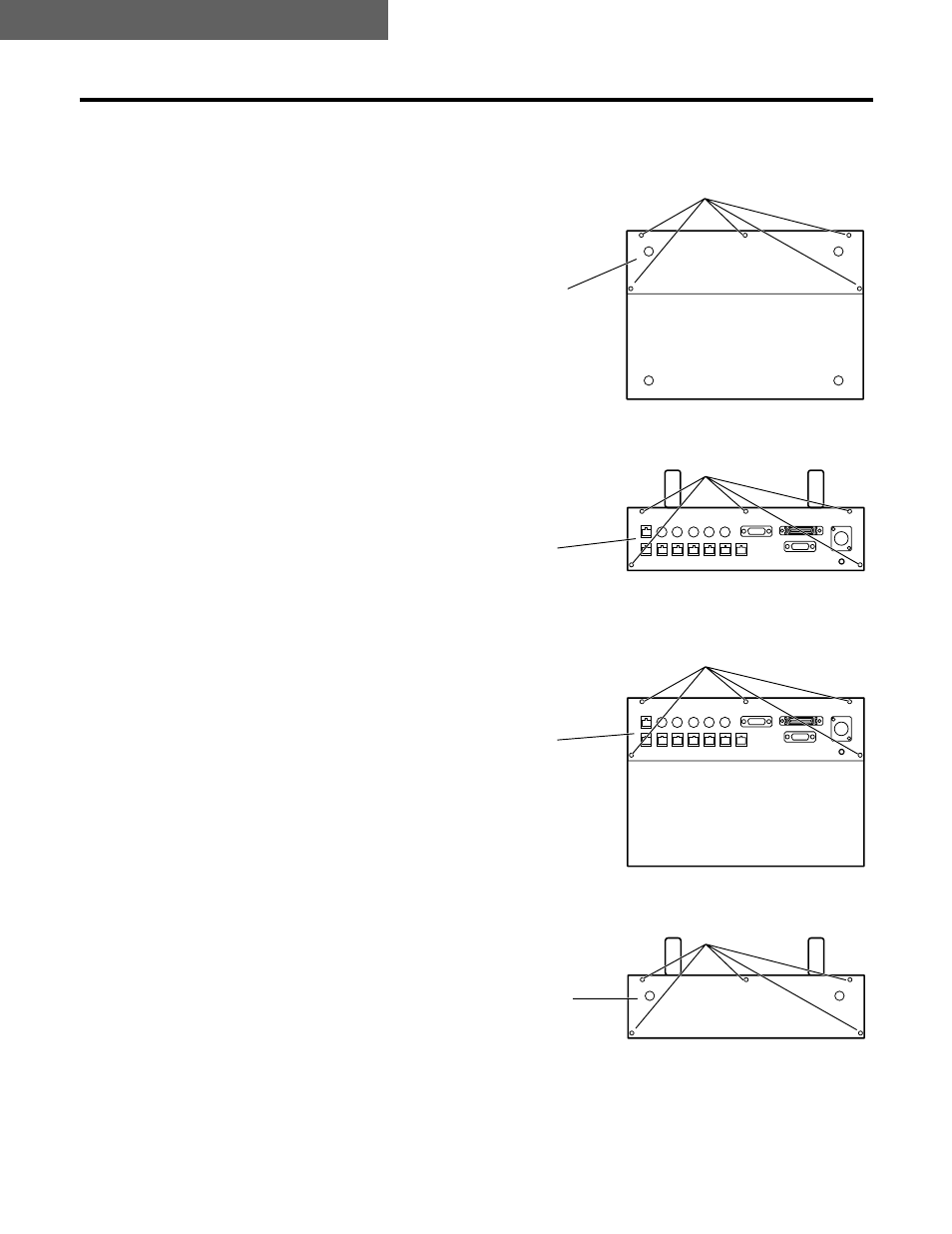

Modification du sens de montage du panneau des connecteurs
1
Retirer les cinq vis du panneau inférieur, et retirer le
panneau vierge.
2
Retirer les cinq vis du panneau arrière, et retirer le
panneau des connecteurs.
3
Fixer le panneau des connecteurs au panneau inférieur à
l’aide des vis.
4
Fixer le panneau vierge au panneau arrière à l’aide des
vis.
Vis
!
5 (panneau inférieur)
Vis
!
5
(panneau arrière)
Vis
!
5 (panneau inférieur)
Vis
!
5
(panneau arrière)
Retirer le panneau
vierge.
Retirer le panneau
des connecteurs.
Panneau des
connecteurs
Panneau
vierge
