21
準備
接続

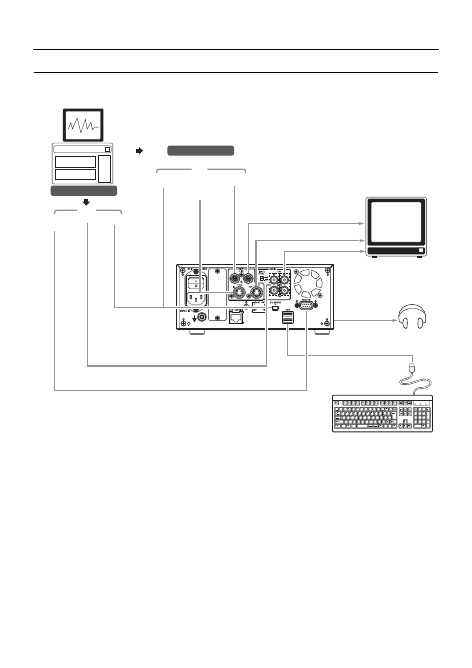

接続例
注 1： 映像入力信号は、 INPUT SELECTメニュー画面のINPUT SELECT項目で選択します。
注 2： 音声入力信号は、 INPUT SELECTメニュー画面のINPUT SELECT項目で選択します。
INPUT SELECT項目をLINEまたはY/Cに設定時は、AUDIO IN端子のアナログオーディオ信号が入力されます。
INPUT SELECT項目をDVに設定時は、DV IN/OUT端子のDVオーディオ信号が入力されます。
注 3： 停止または記録モード時 VIDEO LINE OUT端子からは、映像入力信号をコンポジット信号で出力します。
また、セットアップメニュー画面や各種設定画面を表示します。 DISPLAYメニュー画面のDISPLAY項目がONに設定時
は、本機のステータスなどの情報をオンスクリーン表示します。
注 4： Y/C INおよびOUT端子の仕様は、SYSYTEM [2/2]メニュー画面のY/C TERMINAL MODEで選択できます。（S1または
S2仕様）
Y/C OUT端子からはVIDEO LINE OUT端子と同等の情報が出力されます。
注 5： AUDIO IN端子に入力する音声の基準入力レベルは、リアパネルのAUDIO INPUT LEVELスイッチで選択できます。
（＋ 4 dBまたは－8 dB）
注 6： DVケーブルは、下記のケーブルをご使用ください。
VX-DV130 (3m、4P-4P)…Victor
VX-DV230 (3m、4P-6P)…Victor
DV IN/OUT
DV IN/OUT Y/C IN
Y/C OUT
LINE IN
LINE OUT
AUDIO OUT
AUDIO IN
RS-232C
REMOTE
DV
DV
USB
REMOTE
音声出力
入力
注 2
フロント
PHONES
注 6
注 4
REMOTEケーブル
入力
注 5
YCセパレート
注 3
注 4
映像出力
YCセパレート
アナログ音声
コンポジット
コンポジット
ステレオ
ヘッドホン
モニターテレビ
キーボード
アナログ音声
注 1
