各部の名称と働き

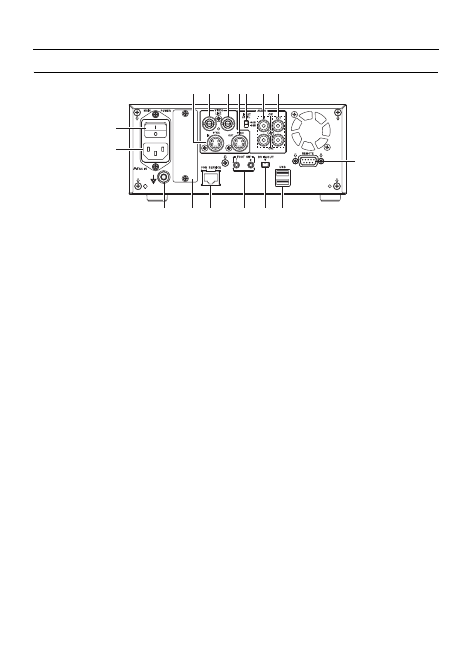

リアパネル
1 [VIDEO LINE IN]ビデオライン入力端子（BNC）
コンポジットビデオ信号を入力します。
この端子の映像を入力する場合は、
INPUT SELECTメニュー
画面の INPUT SELECT項目をLINEに設定します。
• 入力信号がセットアップ付きの信号かどうかに応じて、
SYSTEM [1/2]メニュー画面のSET UP項目を設定してく
ださい。（
NTSCのみ）
2 [VIDEO Y/C IN]ビデオY/C入力端子（4P）
YCセパレートビデオ信号を入力します。
この端子の映像を入力する場合は、
INPUT SELECTメニュー
画面の INPUT SELECT項目をY/Cに設定します。
• 入力信号がセットアップ付きの信号かどうかに応じて、
SYSTEM [1/2]メニュー画面のSET UP項目を設定してく
ださい。（
NTSCのみ）
• この端子の仕様をSYSTEM [2/2]メニュー画面のY/C
TERMINAL MODE項目で選択できます。（S1 またはS2
仕様）
3 [VIDEO LINE OUT]ビデオライン出力端子（BNC）
ビデオモニタ－に接続します。
• 停止または記録モード時は、映像入力信号をコンポジッ
トビデオ信号で EE出力します。
• 停止モード時は、RECボタンを2秒以上押すと、押して
いる間映像入力信号を MEPG エンコード/デコード処理
した映像を出力します。 DVD 記録の画質を確認できま
す。
• 再生モード時は、DVDディスクの再生画をコンポジット
信号形式で出力します。
• この端子に接続したモニタ－にセットアップメニュー、
タイトル／チャプターメニューなどの設定画面や各種
コントロール画面を表示します。
• ステータスやアラーム情報をモニタ－にオンスクリー
ン表示します。（ DISPLAYメニュー画面で表示の有無を
選択できます。）
4 [VIDEOY/C OUT]ビデオY/C出力端子（4P）
YCセパレートビデオ信号を出力します。
• VIDEO LINE OUT端子と同等の情報が出力されます。
• この端子の仕様をSYSTEM [2/2]メニュー画面のY/C
TERMINAL MODE 項目で選択できます。（S1またはS2
仕様）
5 [AUDIO INPUT LEVEL]オーディオ入力レベル切換えス
イッチ
オーディオの基準入力レベルを設定します。
＋
4dB : 基準レベルを＋4 dBsにします。
－ 8dB : 基準レベルを－8 dBsにします。
6 [AUDIO IN]オーディオ入力端子（RCA×2）
アナログオーディオ信号を入力します。
• この端子の音声を入力する場合は、INPUT SELECTメ
ニュー画面の INPUT SELECT 項目をLINE またはY/C に
設定します。
7 [AUDIO OUT]オーディオ出力端子（RCA×2）
アナログオーディオ信号を出力します。
• 停止または記録モード時は、音声入力信号（E-E信号）を
出力します。
• 再生モード時はDVDディスクの再生音声を出力します。
8 [REMOTE] RS-232Cリモート端子（D-sub9pinメス）
RS-232C制御機器に接続することで、本機の操作を外部か
らコントロールできます。
9 [USB]端子（×2）
USB対応のキーボードを接続します。
設定画面のテキスト入力は、キーボードで行います。
• USB端子には、キーボード以外のものを接続しても動作
させる事はできません。
• キーボードの入力言語に応じて、SYSTEM [1/2]メニュー
画面の KEYBOARD STYLE項目を設定します。
接続推奨メーカー： Logicool社製
