F-21
Préparation
Branchements

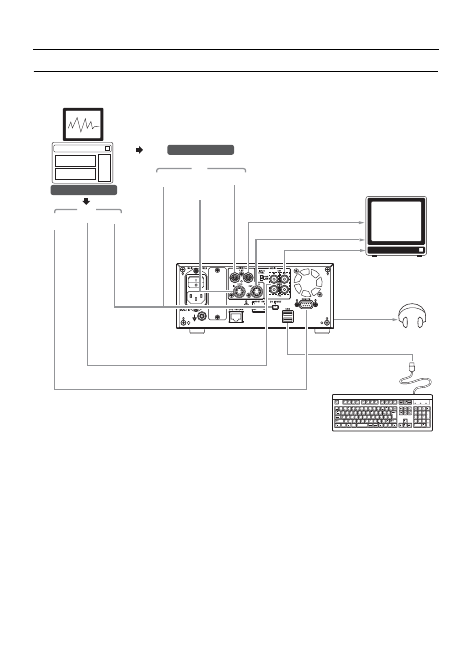

Signaux audio et vidéo
Remarque 1 : Le signal vidéo d’entrée est sélectionné via l’option INPUT SELECT dans l’écran INPUT SELECT MENU.
Remarque 2 : Les signaux audio d’entrée sont sélectionnés via l’option INPUT SELECT dans l’écran INPUT SELECT MENU.
Lorsque l’option LINE ou Y/C est définie pour INPUT SELECT, les signaux audio analogiques provenant des prises
AUDIO IN sont sélectionnés en entrée.
Lorsque l’option DV est définie pour INPUT SELECT, les signaux audio DV provenant de la prise DV IN/OUT sont sélec-
tionnés en entrée.
Remarque 3 : Lorsque la lecture s’arrête ou si l’enregistreur de DVD se trouve en mode enregistrement, le signal d’entrée vidéo est
transféré directement à l’écran E-E sous la forme d’un signal vidéo-composite.
Le menu Setup et d’autres écrans de réglages s’affichent également sur le moniteur connecté à cette prise. L’état de fonc-
tionnement de l’enregistreur de DVD et d’autres informations utiles s’affichent à l’écran lorsque l’option DISPLAY dans
l’écran DISPLAY MENU est activée (ON).
Remarque 4 : Les spécifications de la prise Y/C IN/OUT (c’est-à-dire S1 ou S2) peuvent être sélectionnées à l’aide de l’option Y/C TER-
MINAL MODE de l’écran SYSTEM MENU (2/2). Des informations identiques à celles de la prise VIDEO LINE OUT sont
émises en sortie par la prise Y/C OUT.
Remarque 5 : Le niveau d’entrée standard des signaux audio via les prises AUDIO IN (à savoir +4 dB ou –8 dB) peut être sélectionné à
l’aide du commutateur AUDIO INPUT LEVEL situé sur le panneau arrière.
Remarque 6 : Utilisez le câble suivant comme câble DV.
VC-VDV204 (2m, 4P-4P) de marque JVC
VC-VDV206 (2m, 4P-6P) de marque JVC
DV IN/OUT
DV IN/OUT
Y/C IN
Y/C OUT
LINE IN
LINE OUT
AUDIO OUT
AUDIO IN
RS-232C
REMOTE
DV
DV
USB
REMOTE
Sortie audio
Entrée
Remarque 2
PHONES
(sur le panneau avant)
Remarque 6
Remarque 4
Câble REMOTE
Entrée
Remarque 5
Y/C séparé
Remarque 3
Remarque 4
Sortie vidéo
Y/C séparé
Audio analogique
Composite
Composite
Stéréo
Casque
Moniteur TV
Clavier
Audio analogique
Remarque 1
