WatchOUT 315DT Installatiehandleiding 91
Nederlands

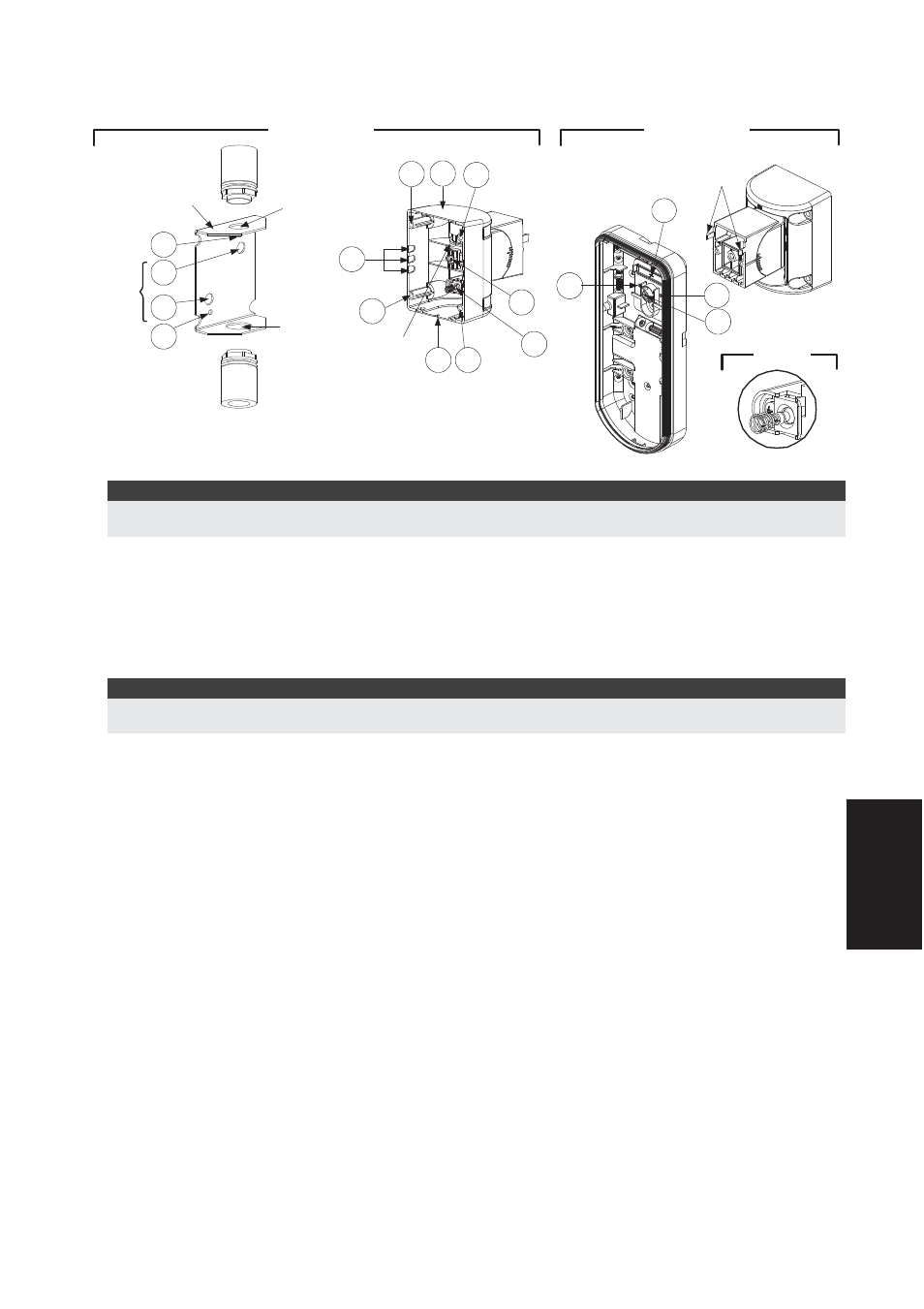

Montage van de wartelpijp (met behulp van de warteladapter voor metalen pijp - CSMA, figuur
6, detail A)
S1 S2 S3
S9
S8
S7 S6
S5
S4
Sabotage
(Zie detail C)
Beugel kabel
doorgang
Sabotage
veer
gaatjes
Ø 21 mm
Ø 16 mm
CSMA
M1
M2
M3
M4
Detail A Detail B
S1
W1
S2
S3
Clips
Standaard Beugel
Detail C
Figuur 6
Opmerking:
De CSMA is vereist wanneer de bekabeling niet door de muur loopt maar door een beschermende pijp. De
CSMA moet afzonderlijk worden besteld - P/N RA300SC0000A.
a. Kies de richting waarop de CSMA moet worden gemonteerd naargelang de vereiste
diameter: 16mm of 21mm.
b. Steek de pijp in de CSMA.
c. Bevestig de CSMA tegen de muur via de daartoe bestemde gaten (M1, M4).
d. Steek de externe kabels en de sabotagekabels die uit de pijp komen door de
wartelkabeldoorvoeropeningen van de wartel (figuur 6, detail A).
e. Bevestig de wartel tegen de muur met behulp van openingen S1, S3, S6 en S8.
Opmerking:
Sabotageveer S5 (figuur 7) moet in contact staan met de muur via sabotageveergaten M2 of M3 op de
CSMA. Vergewis u ervan dat u een "klik" hoort bij het bevestigen aan de muur.
7. Steek de sabotagedraden en de externe kabel van de standaardwartel door uitbreekopening
W1 in de buitenbasis (figuur 6, detail B).
8. Bevestig de buitenbasis aan de wartel door hem op de daartoe bestemde tongetjes te
klikken.
