Instruções de Instalação WatchOUT 315DT 77
Português
Nota:
O parafuso tem que passar através da base externa e travar o suporte.

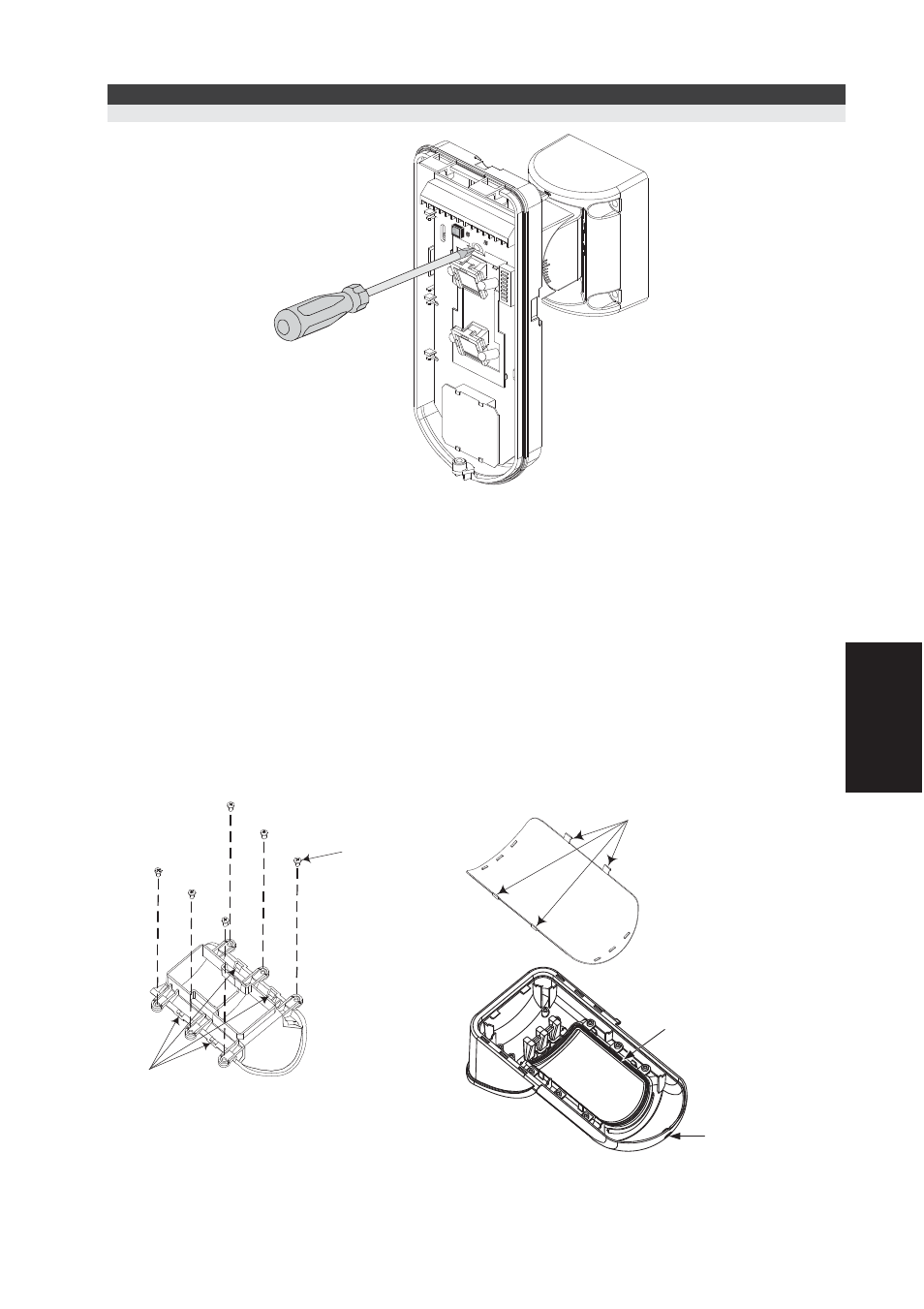

Figura 8
Trocando as lentes
1. Destrave os seis parafusos que seguram a lente e o protetor de elemento óptico na parte de
traz da tampa frontal.
2. Para liberar o protetor de elemento óptico, gentilmente empurre a lente do lado externo da
tampa para o lado de dentro.
3. Desconecte a lente do protetor de elemento óptico empurrando gentilmente os clipes que
seguram a lente no protetor.
4. Recoloque a lente. Posicione os 4 clipes da lente alinhados ao protetor de elemento óptico.
5. Insira o protetor do elemento óptico na parte de trás da tampa frontal. Preste atenção no
posicionamento do protetor na borracha de vedação.
6. Fixe os 6 parafusos de travamento nos seus devidos lugares.
Encaixes para os clipes da
Lente
Parafusos de
Fixação da Lente
Protetor do Elemento
Óptico
Clipes de Fixação da
Lente
Lacre de
borracha
Parafuso de
Fixação da Tampa
Dianteira
