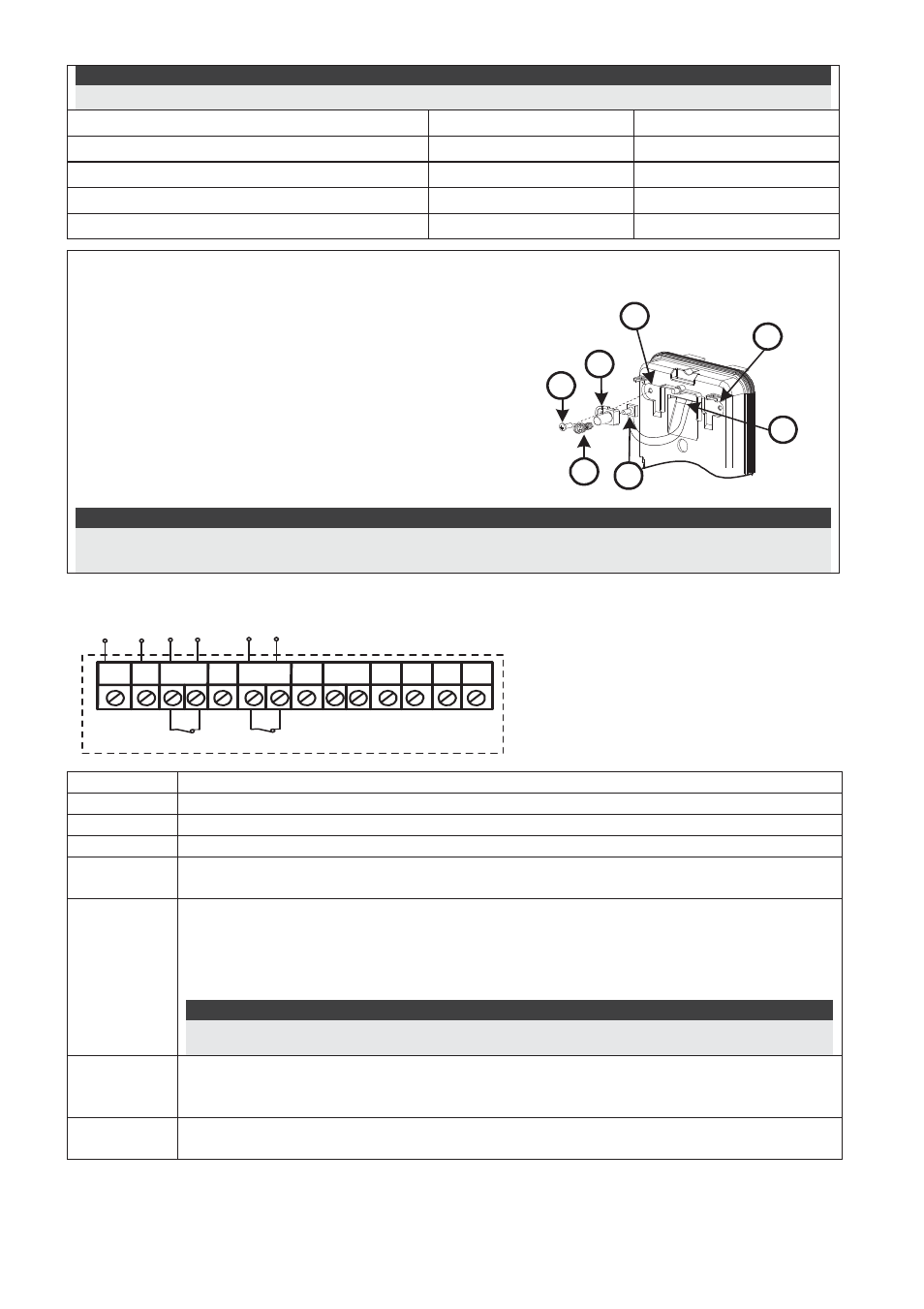

22 Manuale di installazione WatchOUT 315DT
Nota:
Per installazioni a 45° lato destro usare le equivalenti predisposizioni sulla base esterna come segue:
Descrizione fori a sfondare Sinistra Destra
Fori a sfondare per il fissaggio della base L1, L2 R1, R2
Foro a sfondare per la molla del tamper T1,T3 T2,T4
Punto di fissaggio vite tamper T5 T6
Fori a sfondare per passaggio cavi W5, W6 W7, W8
Modifica della posizione del tamper antirimozione
Di fabbrica il tamper antirimozione è fissato sul lato
destro della base interna (Vista Posteriore). Se si
desidera spostarlo nella parte sinistra, procedere come
segue (figura 5):
1. Svitare la vite tamper 1 per rimuoverlo dalla posiz. 7.
2. Assicurarsi che la molla 2 del tamper resti posizionata
sulla base 4 del tamper.
3. Assicurarsi che la staffa 3 del tamper resti tra 2 e 4.
4. Fissare la vite 1 del tamper in 3 sulla predisposizione 6.
Figura 5
1
3
6
7
5
4
2
Predisposizione
tamper a sinistra
Predisposizione
tamper a destra
Note:
1. Verificare che si senta un "Click" quando la molla del tamper viene spinta contro il muro.
2. Per l’installazione su palo il tamper può essere spostato nella parte inferiore destra della base interna.
Cablaggio morsettiera
+ -
SET/
UNSET
LEDs
ENABL
AM
YEL
FREE ALARM TAMPER
GREEN
FREE
DUST TEST
12Vcc
N.C N.C
SCHEDA ELETTRONICA - W atchOUT DT
+,- 12 Vcc
ALARM Relé N.C, 24Vcc, 0.1A
FREE YEL Questo è un morsetto libero per il posizionamento di cavi o resistenze di fine linea.
TAMPER Relé N.C, 24Vcc, 0.1A
FREE
GREEN Questo morsetto è un morsetto libero per il posizionamento di cavi o resistenze di
fine linea.
AM L’uscita a relè N.C. (24Vcc; 0,1A) dell’AM, se attiva indica una condizione di
Mascheramento o una qualsiasi anomalia del rivelatore (questa uscita NON
segnala l’anomalia “Lenti Sporche”).
L’antiprossimità permette di ricevere un segnale di allarme utilizzando entrambi i
canali microonda, prima che il rilevatore venga manomesso o mascherato.
Nota:
Se il microinterruttore DIP8 è in ON, questo relè si attiva momentaneamente alla rilevazione
dell’avvicinamento.
LED
ENABLE Ingresso usato per controllare da remoto i LED quando il microint. 1 è in ON.
LED abilitati: Tensione +12V presente o morsetto non connesso
LED disabilitati: 0V presente all’ingresso
DUST Uscita N.O. a collettore aperto, massimo 70 mA. Indica che le Lenti dell’unità sono
sporche ed è necessario pulirle.
