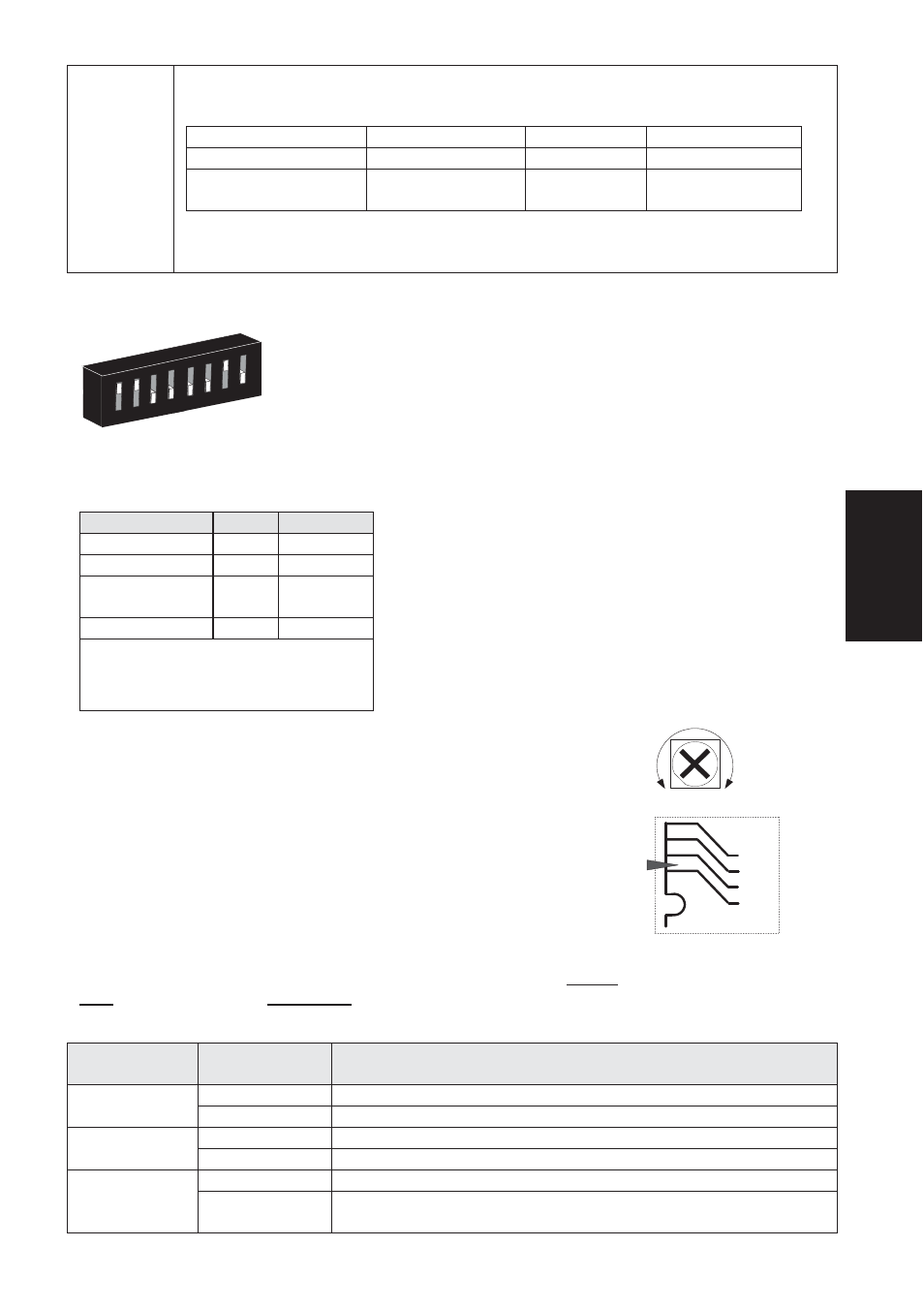

Guide d'installation du WatchOUT 315DT 55
Français
UNSET diodes LED selon l'état du système, Activ. (Arm.) / Désact. (Désarm.).
Lorsque le système est armé, cette caractéristique empêche un éventuel intrus de
pouvoir connaître l'état du détecteur et désactive la détection Anti-Masque.
Etat système Entrée état Relais AM Diodes LED
Activ. (Arm.) 0V Off Off
Désactiv.
(Désarm.) 12V ou pas de
connexion On* On**
* Le DIP7 est en positon de marche - ON (Anti-masque activé).
** Le DIP1 est en positon de marche - ON (Diodes LED activées) et la borne
d'accès LED ACTIVE est activée (+12V OU pas de connexion de la borne).
Réglage des micro-interrupteurs DIP
5 6
7 8
O
1 2
3 4
ON
Factory
Default
Réglage d'usine
par défaut
DIP 4 : sensibilité Anti-masque
On : Elevé
Off : Faible
DIP 5 : optique du détecteur
On : Barrière / Longue portée
Off : grand angle
DIP 6 : diode LED rouge/ 3 LED
On : diode LED rouge seulement.
Off : 3 diodes LED
DIP 7 : fonctionnement Anti-masque
On : Activé
Off : Désactivé
DIP 8 : Anti-masque de Proximité
On : Activé
Off : Désactivé
DIP 1 : fonctionnement des LED.
On : diodes LED activées.
Off : diodes LED désactivées
DIP 2-3 : sensibilité de détection
Sensibilité DIP2 DIP3
Faible Off Off
Moyenne Off On
Normale
(par défaut) On Off
Maximum* On On
* En sensibilité maximum, l'option de
reconnaissance des objets oscillants est
désactivée pour une sensibilité
optimale.
Réglage des micro-ondes / Hyper Fréquences
Réglez la couverture de l’Hyper Fréquence à l'aide du potentiomètre
qui se trouve sur la carte PCB.
MIN MAX
Test de passage
Deux minutes après la mise sous tension, effectuez un test de
passage dans la zone protégée afin de vérifier le bon fonctionnement
de l'installation.
En cas d'installation sur des surfaces inégales, faites glisser la carte
PCB à l'intérieur du socle interne en effectuant le réglage qui convient
à la hauteur souhaitée (1,0m, 1,5m, 2,2m, 2,7m) .
Pour réduire la portée de détection, faites glisser la carte PCB vers le
haut ou inclinez le pivot vers le bas.
1.00M
1.50M
2.20M
2.70M
PCB
Affichage à diodes LED
LED Etat
(allumage) Description
JAUNE Continu Désigne une détection IRP.
Clignotant Désigne une détection AM (Anti-masquage).
VERT Continu Désigne une détection HF.
Clignotant Indique une détection AM de Proximité.
ROUGE Continu Indique une ALARME.
Clignotant Indique un dysfonctionnement dans la communication avec la
ProSYS (en mode BUS seulement).
