Guide d'installation du WatchOUT 315DT
Détecteur extérieur WatchOUT 315DT : Installation en mode BUS
Introduction
L'information communiquée dans ce document concerne exclusivement l'installation du
WatchOUT 315DT en mode BUS. Jusqu'à 32 détecteurs BUS peuvent être installés sur le Bus
RS485 de la ProSYS, permettant ainsi un gain de temps au niveau de l'installation électrique et
garantissant un contrôle à distance et la réalisation de diagnostiques.

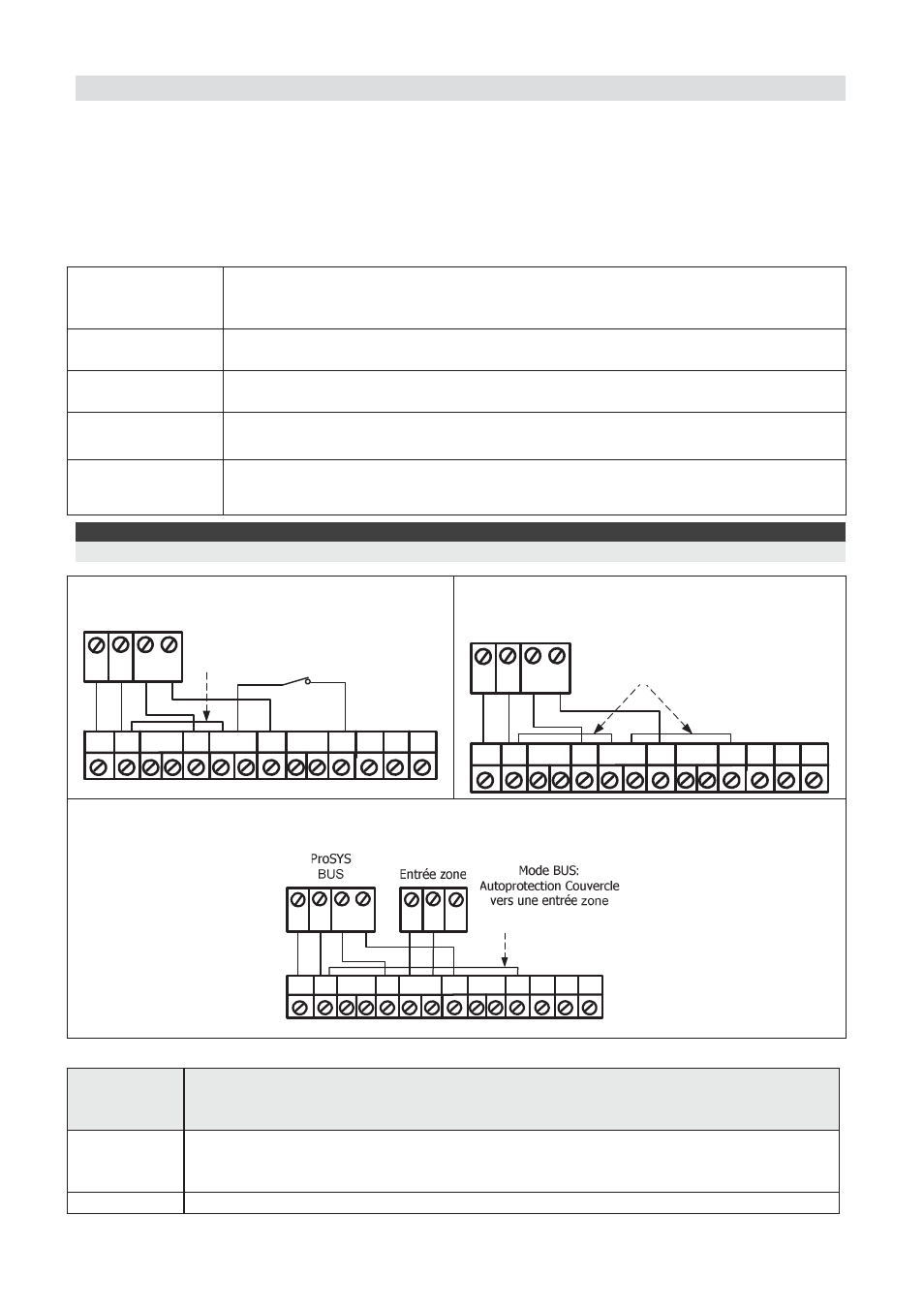

Câblage du bornier
+,-
Pour le branchement d'une alimentation électrique de 12VCC. Reliez le pôle
(+) aux AUX RED (rouges) et le pôle (–) au COM BLK (noires) des bornes
de la ProSYS.
YELLOW
Pour la transmission de données avec la ProSYS. Reliez la borne au BUS
YEL (jaune) de la ProSYS.
GREEN
Pour la transmission de données avec la ProSYS. Reliez la borne au BUS
GRN (vert) de la ProSYS.
AUTOPR.
(TAMPER)
Pour l'installation électrique assurant la détection de l'autoprotection, cf. ci-
dessous.
LED ACTIVE
(LED ENABLE)
Pour l'installation électrique assurant la détection de l'autoprotection, cf. ci-
dessous.
Remarque :
Toutes
bornes non mentionnées dans le tableau ci-dessous sont inutilisées.
Autoprotection du couvercle seul
+
-
SET/
UNSET
LEDs
ENABLE
AM
YEL
FREE
ALARM
TAMPER
GREEN
FREE
DUST
TEST
COM
BLK
BUS
GRN
YEL
BACK
TAMPER (N.C)
ProSYS
Short
AUX
RED
Mode BUS :
Branchement électrique de
l'autoprotection Couvercle
Autoprotection arrière et couvercle
+
-
SET/
UNSET
LEDs
ENABLE
AM
YEL
FREE
ALARM
TAMPER
GREEN
FREE
DUST TEST
COM
BLK
BUS
GRN
YEL
BUS
Mode:
Cover
Tamper Wiring
ProSYS
Short
AUX
RED
Mode BUS:
Branchement électrique de
l'autoprotection arrière + Couvercle
Autoprotection du couvercle vers une entrée zone
+
-
SET/
UNSET
LEDs
ENABLE
AM
YEL
FREE
ALARM
TAMPER
GREEN
FREE
DUST TEST
COM
BLK
BUS
GRN
YEL
ProSYS
BUS
Short
Zone
COM
Z1
Z2
AUX
RED
Alimentation
électrique de la zone
Mode BUS :
Autoprotection Couvercle
vers l'alimentation de la zone
Réglages des micro-interrupteurs (DIP)
N°
d'interrupt
eur DIP
Description
1 - 5
Sert à régler le numéro d'identification (ID) du détecteur. Pour ce faire, procédez
de la même façon qu'avec tout autre accessoire de la ProSYS. (Veuillez vous
reporter au guide d'installation de la ProSYS).
6 - 8
Inutilisés.
