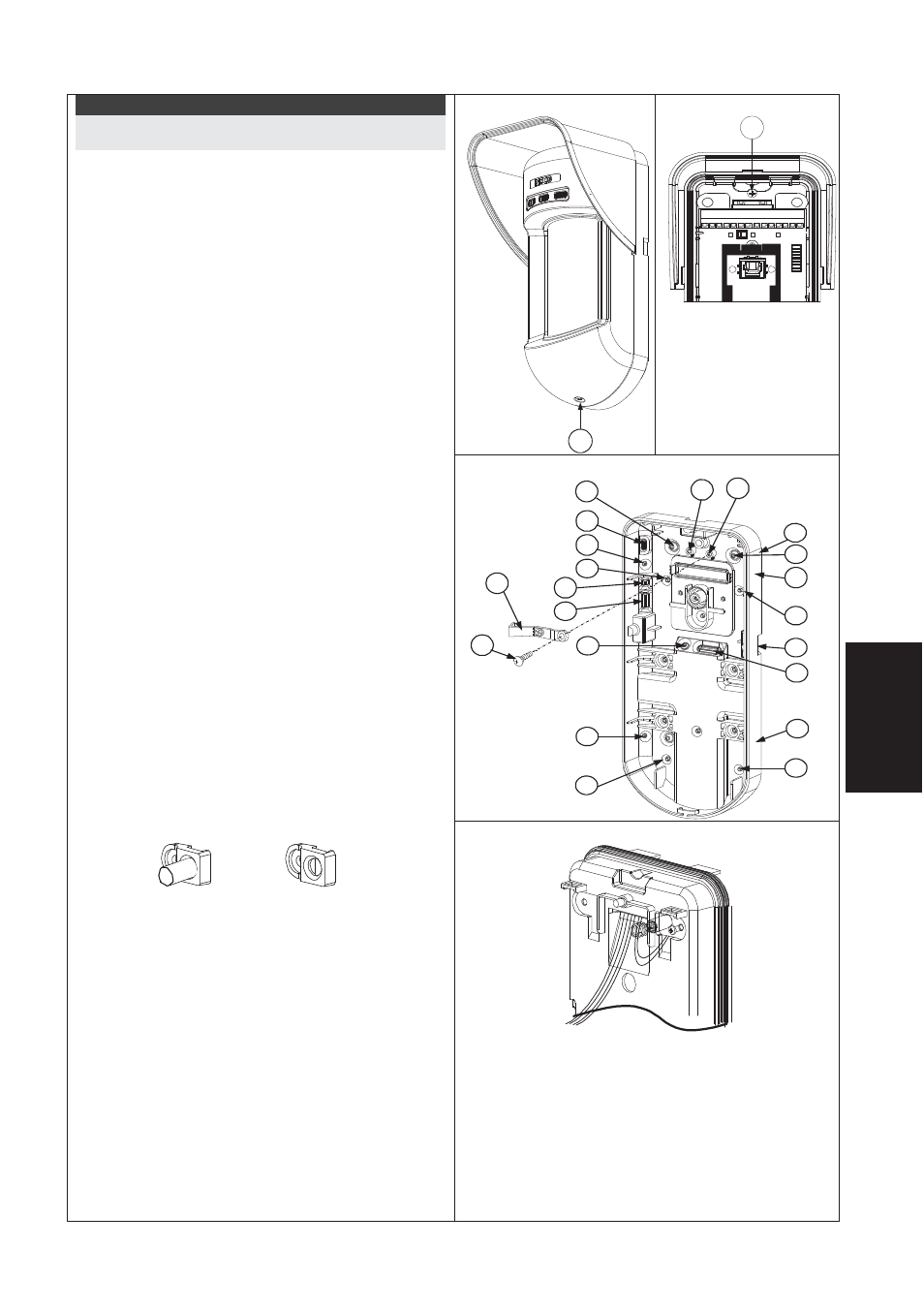

Instruções de Instalação WatchOUT 315DT 71
Português
Instalação com Montagem de Parede
Nota
A numeração dos furos pré-marcados de instalação
está marcada na parte de trás do detector.
1. Abra a tampa dianteira do WatchOUT
(desparafuse C1, Figura 1).
2. Libere a base interna (desparafuse I1,
Figura 2).
3. Escolha o tipo de montagem de instalação
como segue abaixo:
Montagem em Superfície:
Abra os furos pré-marcados na base externa
(Figura 3).
• B1 - B4: Furo pré-marcado de
montagem de parede
• T1: Furo pré-marcado de tamper de
parede
• W2 / W3: Furo pré-marcado de
entrada de fiação
Montagem com Ângulo de 45
(Montagem do lado esquerdo)
a. Abra o furo pré-marcado na base
externa (Figura 3)
• L1, L2: Furo pré-marcado de
montagem do lado esquerdo.
• T3: Furo pré-marcado de tamper do
lado esquerdo
• W5 / W6: Furo pré-marcado de
entrada de fiação
b. Remova a mola do tamper
c. Recoloque a chave de tamper (Item 1)
com o suporte de superfície do tamper
(Item 2).
Item 1 Item 2
d. Insira a alavanca do tamper B no T5
e T3 e aperte o parafuso A (Figura
3)
4. Insira os fios externos através da base
externa W2, W3 (Montagem de superfície)
ou W5, W6 (Montagem do lado esquerdo)
(Figura 3).
5. Fixe a base externa na parede.
6. Insira a fiação externa e a fiação do tamper
através da base interna (Figura 4).
7. Fixe a base interna na base externa (Trave
I1, Figura 2).
8. Feche a tampa dianteira (Aperte C1, Figura
1) após ligar toda a fiação e ajustar os
Dipswitches.
9. Faça o teste de caminhada no detector
Figura 1
C1
Figura 2
l1
Figura 3
Alavanca do
Tamper
A
T5 T1
B2
W9
B3
W2
B
L1
T3
B1
L2
W3
B4
R1
R2
T2
T6
(não visível)
T4
W5
W6
(não visível)
Figura 4
