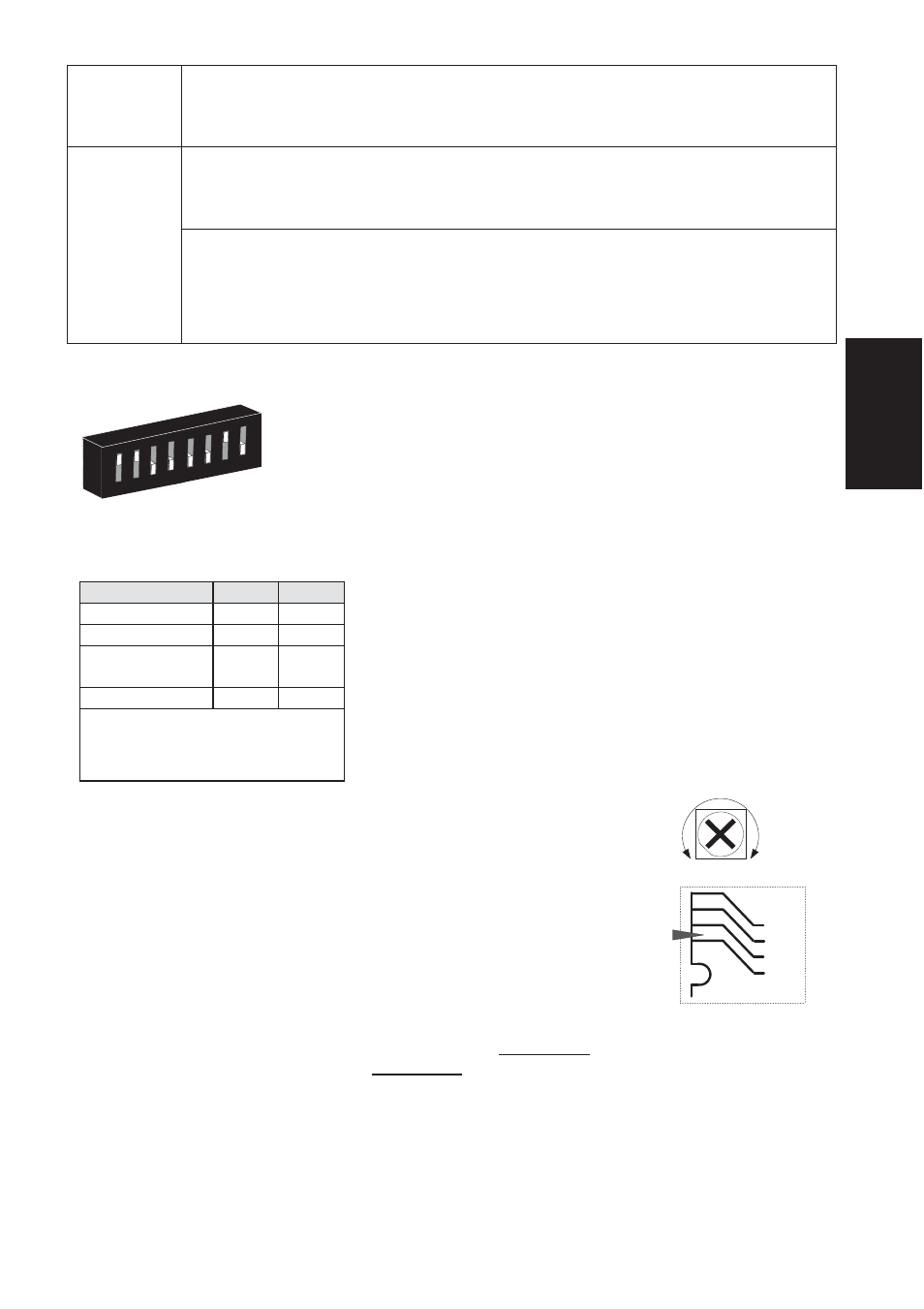

Manual de Instalación del WatchOUT 315DT 39
Español
TEST Usado para realizar pruebas remotas de alarma al detector, aplicando 0 voltios a
este terminal.
Test OK: El Relé de alarma se abre momentáneamente.
Fallo: Se abre la salida AM.
SET/
UNSET Esta entrada permite habilitar o deshabilitar el Anti-enmascaramiento y los
LEDs, según el estado del sistema: Armado o Desarmado.
Cuando el sistema está armado, esta función impide a un intruso conocer el
estado del detector y desactiva la detección Anti-enmascaramiento.
Estado del Sistema Estado de la entrada Relé AM LEDs
Armado 0V Off Off
Desarmado 12V o sin conexión On* On**
* DIP7 está en ON (Anti-enmascaramiento habilitado)
** DIP1 en ON (LEDs activados) y el terminal de entrada LEDs ACTIVADO está activado
(+12V, o sin conexión al terminal)
Configuración de los interruptores DIP
5 6
7 8
O
1 2
3 4
ON
Predeterminado
de Fábrica
DIP 4: Sensibilidad Anti-enmascaramiento
On: Alta
Off: Baja
DIP 5: Óptica del detector
On: Barrera / Largo alcance
Off: Gran angular
DIP 6: LED Rojo / 3 LED
On: Sólo LED rojo
Off: 3 LEDs
DIP 7: Funcionamiento Anti-enmascaramiento
On: Habilitado
Off: Deshabilitado
DIP 8: AM de Proximidad
On: Habilitado
Off: Deshabilitado
DIP 1: Funcionamiento de los LEDs
On: LEDs Activados
Off: LEDs Desactivados
DIP 2-3: Sensibilidad de Detección
Sensibilidad DIP2 DIP3
Baja Off Off
Media Off On
Normal
(Predeterm.) On Off
Máxima* On On
* En la máxima sensibilidad el
reconocimiento de oscilación se
desactiva para alcanzar el máximo
de sensibilidad
Ajuste del Microondas
Ajustar el área de cobertura del Microondas usando el potenciómetro
de la PCB (placa de circuito impreso).
MIN MAX
Prueba de paseo
Dos minutos después de aplicar alimentación, hacer la prueba de
paseo en el área protegida para verificar su correcto funcionamiento.
En instalaciones en superficies desniveladas, deslice el PCB dentro
de la base interna al ajuste apropiado según la altura deseada (1.0m,
1.5m, 2.2m, 2.7m) como está impreso en la esquina inferior izquierda
del PCB o use el soporte con rótula giratoria estándar.
Para reducir el alcance de detección, deslizar el PCB hacia arriba o
inclinar el soporte con rótula giratoria hacia abajo. Tenga en cuenta
que al hacer esto la inmunidad contra pequeños animales puede
verse reducida. 1.00M
1.50M
2.20M
2.70M
PCB
