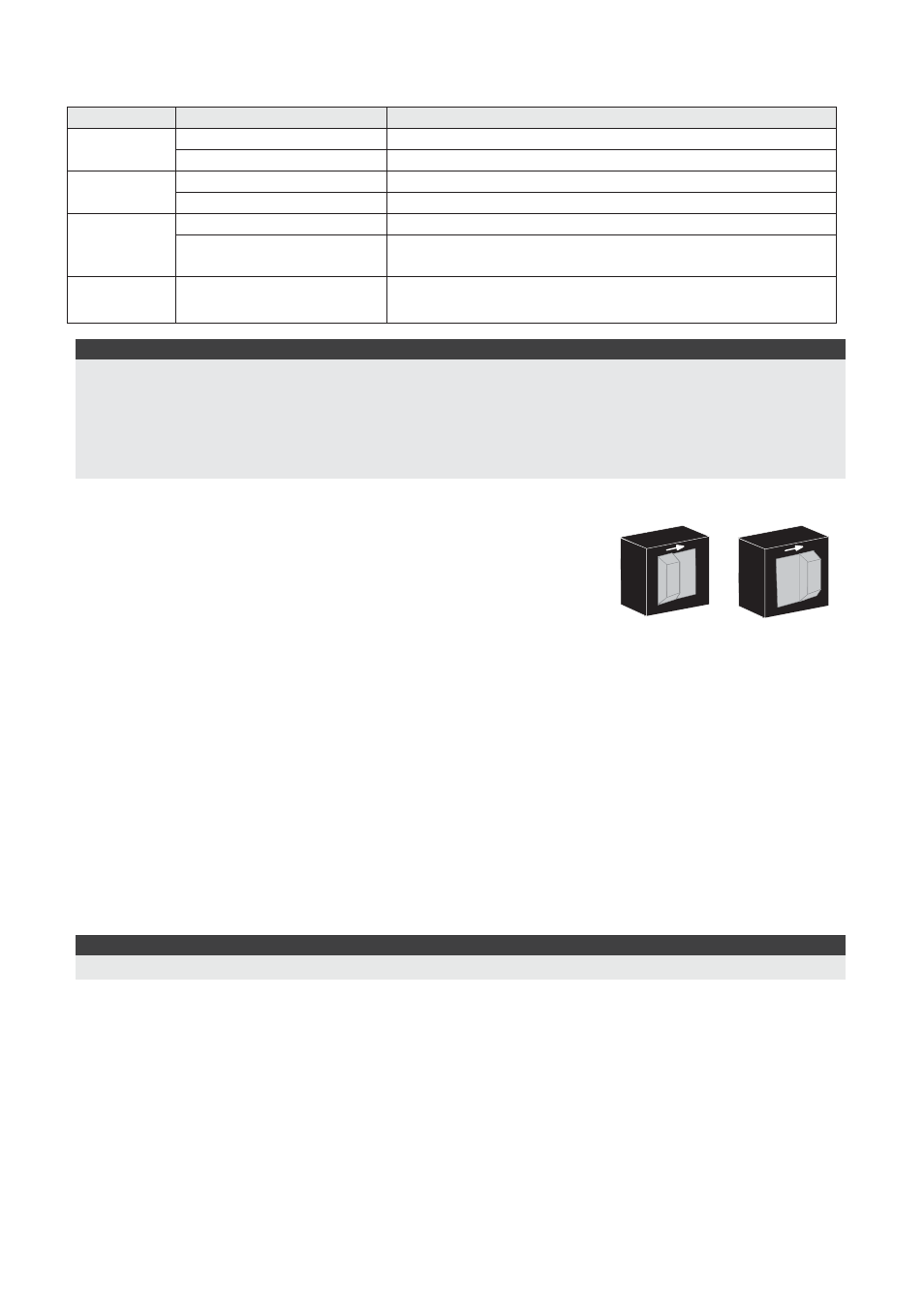

24 Manuale di installazione WatchOUT 315DT
Indicatori LED
LED Stato Descrizione
GIALLO
Acceso Indica rilevazione PIR
Lampeggiante Indica Antimascheramento sull'IR Attivo (AM)
VERDE
Acceso Indica rilevazione MW
Lampeggiante Indica Antiavvicinamento della sezione MW (AM)
ROSSO
Acceso Indica ALLARME
Lampeggiante Indica una anomalia di comunicazione con la ProSYS
(solo modalità BUS)
TUTTI I
LED
Lampeggiante (uno alla
volta) Inizializzazione dell’unità all’accensione
Note:
1. Il microinterruttore 1 deve essere posizionato su ON per abilitare i LED.
2. Solo un LED alla volta può illuminarsi. Per esempio, nel caso di attivazione di entrambe le tecnologie PIR e
MW, o il LED giallo o quello verde si illumina (il primo che rileva), seguito poi dal LED rosso di allarme.
3. Per prevenire che malintenzionati riescano ad analizzare il momento di attivazione delle tecnologie di
rilevazione quali PIR, MW, AM e Antiavvicinamento, impostare il microinterruttore 6 in ON (SW1). In questo
modo si accenderà solo il LED rosso.
Microinterruttore Modalità Relé / BUS
Il microinterruttore J-BUS, situato sulla scheda tra i LED rosso e
verde, viene usato per configurare la modalità di funzionamento
del rivelatore (vedi figura al lato).
Modalità
Relé Modalità
BUS
O N O N
Installazione dello snodo standard
Il kit fornito con il rivelatore da esterno WatchOUT include uno snodo standard per renderne più
flessibile l’installazione. Leggere le istruzioni seguenti per installare il rivelatore con questo snodo.
1. Aprire il coperchio frontale (Allentare C1, figura 1).
2. Sganciare la base interna (Svitare I1, figura 2).
3. Aprire i fori a sfondare della base esterna (figura 6, Dettaglio B)
• W1:
Passaggio cavi
• S1,S2: Fori a sfondare per fissare la base esterna allo snodo standard
• S3: Predisposizioni per le viti di fissaggio della base esterna
4. Sullo snodo aprire le predisposizioni per il passaggio cavi S2, S7 o S9 (figura 6, Dettaglio A).
5. Rimuovere il tamper antirimozione dalla base interna (consultare paragrafo "Modifica della posizione
del tamper antirimozione") e collegarlo a S5 (figura 6, Dettaglio A) sullo snodo standard..
Nota:
Accertarsi che il marchio
UP è presente nella parte frontale superiore dell snodo.
6. Selezionare le opzioni di installazione di seguito descritte:
Installazione a parete
a. Inserire il cavo esterno attraverso le predisposizioni S2, S7 o S9 (incluso i cavi del tamper)
ed estrarlo facendolo passare attraverso il passaggio cavi dello snodo
(figura 6, Dettaglio B).
b. Fissare lo snodo alla parete tramite i fori S1, S3, S6 ed S8.
