Manual de Instalación del WatchOUT 315DT 41
Español

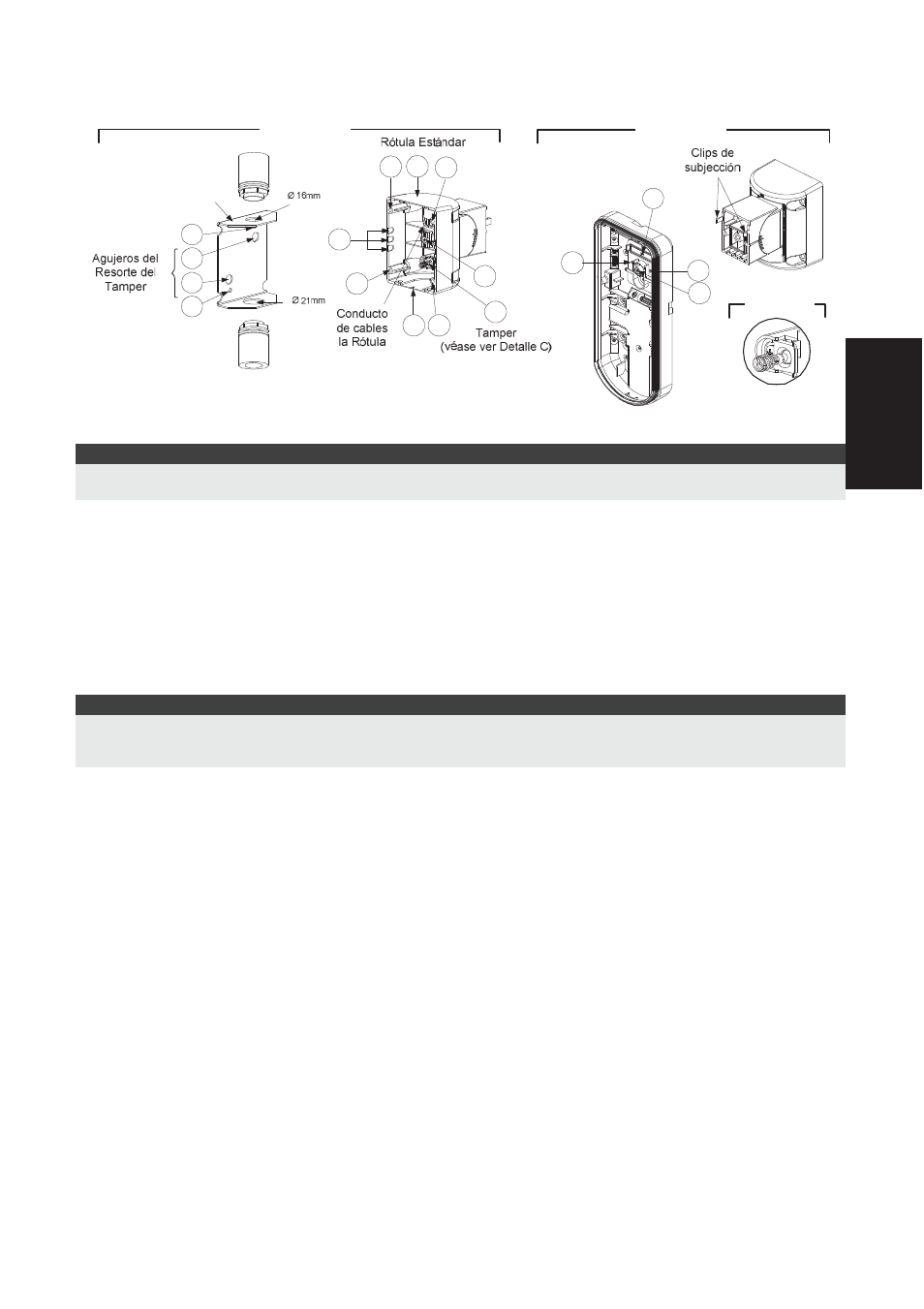

Montaje del adaptador a tubo en el Soporte con Rótula Giratoria (usando el Adaptador
metálico de tubo del Soporte con Rótula Giratoria - CSMA, Figura 6, Detalle A).
Detalle B
S1
W1
S2
S3
Clips de
sujección
Detalle C
S1 S2 S3
S9
S8
S7 S6
S5
S4
Detalle A
Rótula Estándar
Ø 21mm
Ø 16 mm CSMA
M1
Agujeros del
Resorte del
Tamper
Conducto de
cables del
eslabón giratoriode
la Rótula
Tamper
(véase ver Detalle C)
M1
M1
M1
Figura 6
Nota:
El CSMA es necesario cuando el cableado va por un tubo no empotrado en la pared y se necesita proteger los
cables. El CSMA debe pedirse por separado – Ref. RA300SC0000A.
a. Elegir la orientación del CSMA según el diámetro necesario: 16mm (0.63 pulgadas) ó 21mm
(0.83 pulgadas).
b. Insertar el tubo eléctrico al CSMA.
c. Fijar el CSMA a la pared a través de los puntos (M1, M4).
d. Introducir los cables externos y los cables del tamper que llegan del tubo eléctrico
haciéndolos pasar a través del paso de cables del soporte con rótula giratoria (Figura 6,
Detalle A).
e. Fijar el soporte con rótula giratoria a la pared mediante los agujeros S1, S3, S6 y S8.
Nota:
El resorte del tamper S5 (Figura 6, Detalle A) debe hacer contacto con la pared a través de los agujeros de los
resortes del tamper M2 o M3 en el CSMA. Asegurarse de ello al oír el "Clic" del interruptor del tamper al fijar el
dispositivo a la pared.
7. Pasar los cables del tamper y los cables de conexión que llegan del Soporte con Rótula
Giratoria a través del agujero pre-marcado W1 en la base externa (Figura 6, Detalle B).
8. Conectar la base externa del detector al soporte con rótula giratoria mediante los
correspondientes clips (Figura 7).
