Guide d'installation du WatchOUT 315DT
63
Français

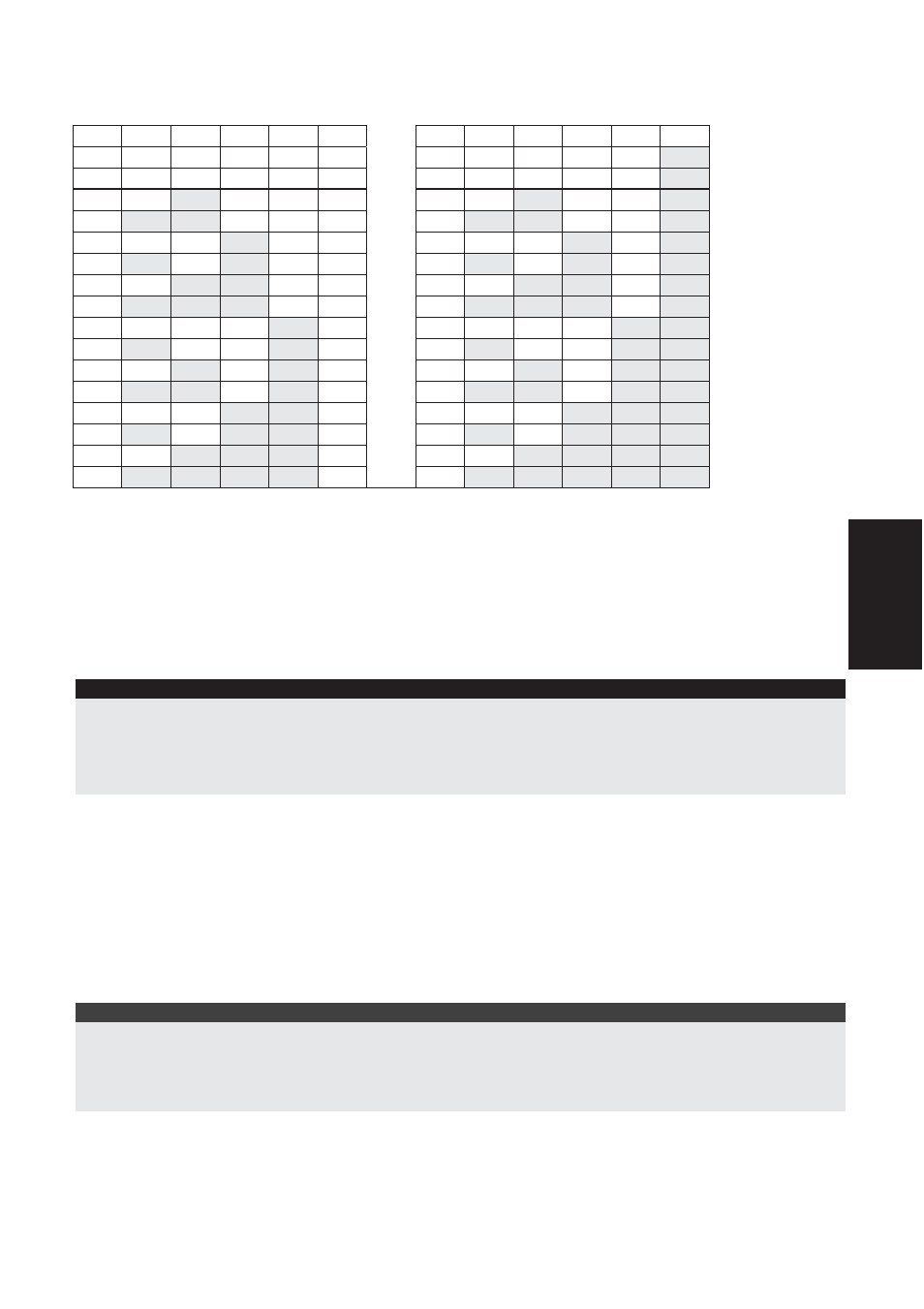

Numéro ID WatchOUT : Micro-interrupteurs DIP 1 - 5
ID 1 2 3 4
5
ID
1
2 3
4
5
01 OFF OFF OFF OFF OFF
17 OFF OFF OFF OFF ON
02 ON OFF OFF OFF OFF
18 ON OFF OFF OFF ON
03 OFF ON OFF OFF OFF
19 OFF
ON OFF OFF ON
04
ON
ON OFF OFF OFF
20 ON
ON OFF OFF ON
05 OFF OFF ON OFF OFF
21 OFF OFF ON OFF ON
06
ON OFF ON OFF OFF
22 ON OFF ON OFF ON
07 OFF ON
ON OFF OFF
23 OFF
ON
ON OFF ON
08
ON
ON
ON OFF OFF
24 ON
ON
ON OFF ON
09 OFF OFF OFF ON OFF
25 OFF OFF OFF
ON
ON
10
ON OFF OFF ON OFF
26 ON OFF OFF
ON
ON
11 OFF ON OFF ON OFF
27 OFF
ON OFF
ON
ON
12
ON
ON OFF ON OFF
28 ON
ON OFF
ON
ON
13 OFF OFF ON
ON OFF
29 OFF OFF ON
ON
ON
14
ON OFF ON
ON OFF
30 ON OFF ON
ON
ON
15 OFF ON
ON
ON OFF
31 OFF
ON
ON
ON
ON
16
ON
ON
ON
ON OFF
32 ON
ON
ON
ON
ON
Programmation de la ProSYS
Le chapitre suivant décrit les options logicielles de programmation qui peuvent être ajoutées à la
ProSYS, et qui permettent de paramétrer le détecteur WatchOUT DT comme détecteur en mode
BUS. Le système peut ainsi recevoir jusqu'à 32 détecteurs BUS (16 en ProSYS 16), chacun d'eux
s'inscrivant au détriment d'une zone du système.
Il est vivement recommandé de lire attentivement et de bien comprendre, dans leur intégralité, les
instructions détaillées dans les guides d'installation et d'utilisation de la ProSYS avant de
programmer le WatchOUT.
Remarques:
Le WatchOUT est compatible avec les versions 4 xx et supérieures du logiciel ProSYS.
Le WatchOUT peut être programmé via le logiciel U/D (Upload/Download) à partir de la version UD 1.8 et
supérieures.
Pour une stabilité optimale du fonctionnement, il est conseillé de NE PAS dépasser un total de 300 mètres
(1000 pieds) de longueur de fils électriques pour la connexion du WatchOUT au BUS.
Ajout / Suppression du WatchOUT DT
Le WatchOUT fait partie d'une nouvelle catégorie d'accessoires ; zones BUS. L'ajout/ la
suppression du WatchOUT s'effectue comme pour tout autre accessoire, à une exception près :
Chaque détecteur de zone BUS Zone doit être attribué à une zone normale.
Tout détecteur BUS peut être attribué à une zone physique électriquement branchée ou à une
zone virtuelle.
Zone physique : toute zone sur la carte PCB de la ProSYS (zones 1-8) ou sur une extension
de zone électriquement branchée (ZE08, ZE16).
Zone virtuelle : toute zone sur une extension de zone BUS définie comme BZ08 ou BZ16.
Remarques :
Les zones BUS virtuelles ont un coût avantageux. Elles permettent l'extension des zones de votre système
sans avoir à ajouter d'extensions de zones physiques.
L'extension de zone BUS ne peut être utilisée que pour les détecteurs de zone BUS.
Pour ajouter une extension de zone BUS, sélectionnez le type BZ08 ou BZ16 lors de l'ajout de l'extension de
zone (raccourci clavier [7][1][2]).
1. Pour ajouter / supprimer le WatchOUT DT
1. Du menu Installateur, accédez au menu Ajouter/Supprimer : raccourci clavier [7][1][9][5]
pour détecteurs de zones BUS.
