30424 V6 TX150 & TXF200
Seite 11 Bedienungsanleitung
www.grantinstruments.com

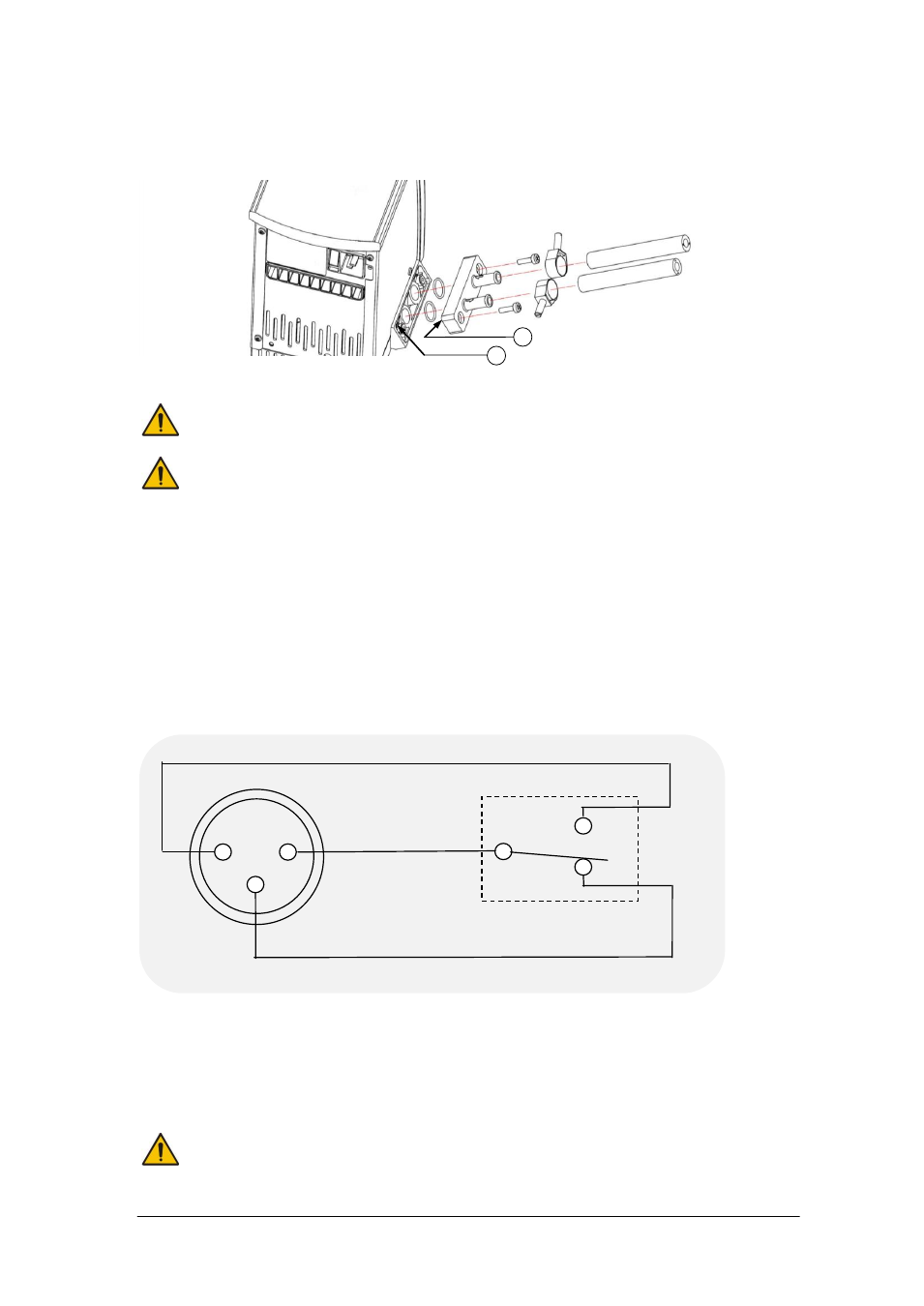

Sie unbedingt, dass das Loch am dazugehörigen Fixierstift (siehe B unten) auf dem
Pumpenaufsatz ausgerichtet ist. Ein Nichtbefolgen hat einen undichten Anschluss zur
Folge. Bewahren Sie die Abdeckplatte auf, falls die Pumpe später nicht mehr verwendet
wird.
Verwenden Sie stets nur für die jeweilige Betriebstemperatur und Flüssigkeit
geeignete Pumpenanschlüsse und Schläuche. Prüfen Sie, dass alle
Schlauchverbindungen dicht sind.
Entfernen Sie niemals Anschlussstücke und Schläuche, wenn sie noch sehr
heiße bzw. kalte Flüssigkeit enthalten oder TX150/TXF200 noch pumpt.
Das Pumpen von Wärmeträgerflüssigkeit in einem externen System kann zu Gefahren
führen, die außerhalb der Kontrolle von Grant Instruments liegen. Es ist von
entscheidender Bedeutung, dass der Benutzer eine Gefahrenanalyse der gesamten
Geräteinstallation durchführt, um sicherzustellen, dass durchweg geeignete Materialien
verwendet wurden und das System sicher verwendet werden kann.
5.1.5 Verwendung des Relaisausgangs mit Umschaltkontakt
Ein internes Relais ist mit Umschaltkontakten ausgestattet, die zur Steuerung externer
Geräte verwendet werden können. Für den rückseitigen 3-poligen Rundstecker gilt die
folgende Anschlussbelegung:
Verwenden Sie für das Anschlusskabel einen passenden XLR-Kabelsteckverbinder wie
den von der Neutrik AG hergestellten NC3FXX.
Die Umschaltkontakte sind für 24 V Wechselstrom oder Gleichstrom bei 2 A maximal
ausgelegt.
Das Relais ist für 24 V Wechselstrom oder Gleichstrom bei 2 A ausgelegt; es
darf nicht an größere Spannungen angeschlossen werden oder versucht
werden, größere Ströme zu schalten, um Verletzungen oder Beschädigungen
des Geräts zu vermeiden.
3
2 1
Ruhekontakt
Arbeitskontakt
Gemeinsamer
Kontakt
Relais
B
A
Rückseitiger
Stecker
