30424 V6 TX150 y TXF200
Página 7 Manual del operador
www.grantinstruments.com
Instale la bandeja de circulación en la base del depósito con la hendidura grande de la
bandeja bajo la unidad de control (sólo ST18, ST26 y ST38).
4.3

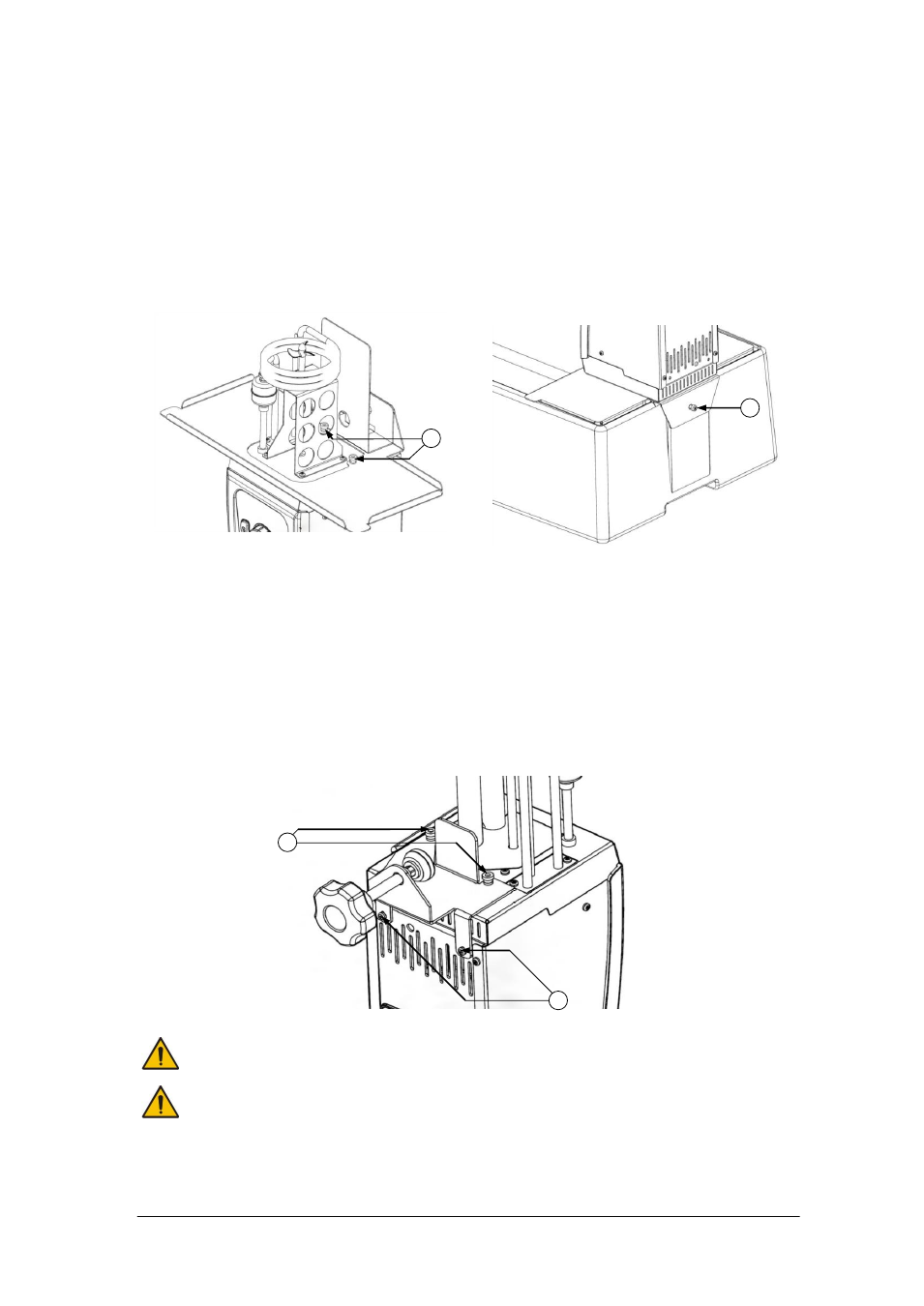

Instalación del controlador en baños P
El TX150/TXF200 puede instalarse en los baños de plástico P5, P12 y P18:
1. Instale el TX150/TXF200 en la placa de unión a través del orificio y alinéelo con las
roscas de posicionamiento. Asegúrelo con las tuercas de retención (1). Apriete
únicamente a mano.
2. Incorpore el conjunto al baño P y utilice la fijación suministrada para asegurarlo a la
parte trasera del baño (2).
4.4
Instalación del controlador en baños personalizados
En el TX150/TXF200 puede instalarse una abrazadera para que resulte posible
acoplarlo a un baño o recipiente que no sea de Grant y que tenga una pared de hasta
30 mm de grosor. Para instalar la abrazadera en el TX150/TXF200:
1. Coloque la abrazadera sobre las roscas de posicionamiento de la base del
TX150/TXF200. Asegúrela con las tuercas de retención. Apriete únicamente a
mano.
2. Incorpore fijaciones traseras en la abrazadera para asegurar la parte trasera del
TX150/TXF200.
Tenga cuidado de no apretar en exceso la abrazadera para evitar dañar ésta o
el recipiente.
El contenedor de líquido en el que se monte la unidad debe ser estable y tener
la robustez y la resistencia mecánica, química y térmica necesarias.
No lave la abrazadera en el lavavajillas ni la limpie con un descalcificador. No sumerja
el eje roscado de la abrazadera. Seque siempre el eje roscado y la abrazadera después
de limpiarlos. Las roscas se pueden lubricar con una pequeña cantidad de aceite ligero
para máquinas.
1
2
1
2
