30424 V6

TX150 et TXF200

Page 11

Manuel d'utilisation

www.grantinstruments.com

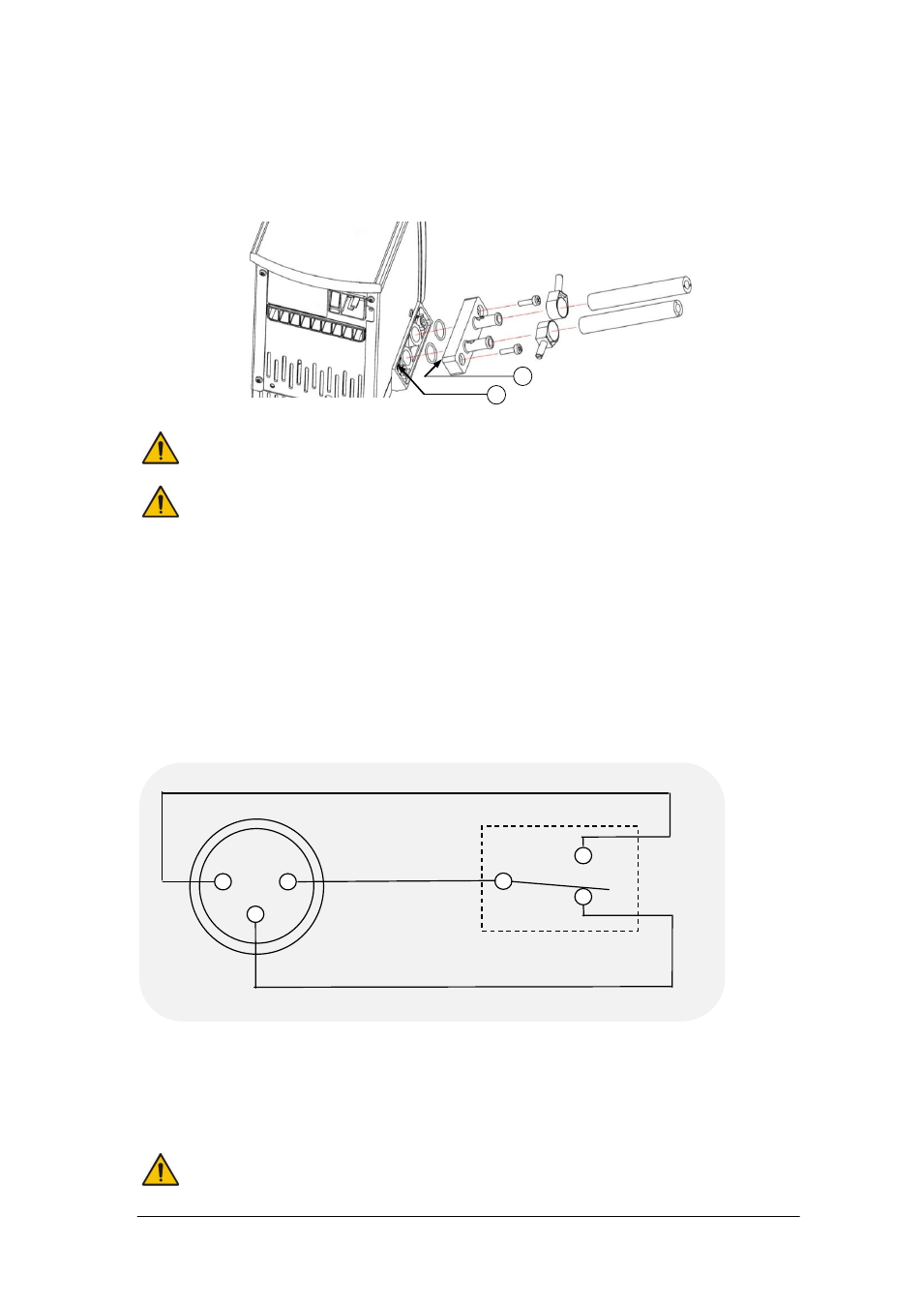

de raccordement de pompe comme indiqué ci-dessous. Remarque : les plaques de
clamping/raccordement sont dotées d'une ouverture (repère A, schéma ci-dessous) pour
faciliter l'alignement avec le corps de la pompe. Il importe de vérifier que l'ouverture est
alignée avec les tiges de fixation correspondantes (repère B, schéma ci-dessous) sur le
corps de la pompe. Le non-respect de cette recommandation entraînera des fuites au
niveau du raccordement. Conservez la plaque de clamping de la pompe pour la remonter
lorsque la pompe n’est pas requise.

Utilisez toujours des connecteurs et des tuyaux de pompe appropriés pour la
température de fonctionnement et le liquide utilisés. Vérifiez que les
raccordement des tuyaux sont adéquats.

Ne débranchez jamais de conduites ou de tuyaux contenant un liquide très
chaud ou très froid, ou lorsque l'unité TX150/TXF200 effectue le pompage.

Le pompage de liquides conducteurs de chaleur circulant dans un système externe peut
induire des risques sécuritaires hors du contrôle de Grant Instruments. L'utilisateur doit
impérativement procéder à une estimation des risques inhérents à l'installation de
l'équipement dans son ensemble pour s'assurer que des matériaux de capacité
adéquate ont été utilisés et que le système peut être employé en toute sécurité.

5.1.5 Utilisation de la sortie relais de commutation

Un relais interne fournit des contacts de commutation utilisables pour contrôler tout
équipement externe. Les connexions de broches du connecteur circulaire à triple broche
sur le panneau arrière se présentent ainsi :


Pour câble de raccordement utilisant un connecteur d'accouplement de type XLR tel que
le modèle NC3FXX fabriqué par Neutrik AG
Les contacts de commutation ont une puissance nominale de 24 V en CA ou de 2 A
maximum en CC.

Le relais a une capacité nominale électrique de 24 V en CA ou de 2 A en CC ;
pour prévenir tout blessure ou détérioration matérielle, ne tentez pas de
brancher l'équipement sur des tensions plus importantes ou d'utiliser une
puissance électrique supérieure à ces valeurs.

3

2

1

Fermé normalement

Ouvert normalement

Commun

Panneau
arrière
connecteur

Relais

B

A
