30424 V6 TX150 et TXF200
Page 9 Manuel d'utilisation
www.grantinstruments.com
Plage de
températures Liquide
recommandé
Réglage du
coupe-circuit
de surchauffe
Directives
-50 °C à 150 °C
ou 200 °C
Aucun Tel que requis
pour la sécurité Annuller (les limites de température) –
L'utilisateur doit choisir un liquide approprié et
sûr et effectuer sa propre évaluation des risques
avant utilisation. Notez que le contrôle peut être
affecté lors de l'utilisation de ce paramètre, les
caractéristiques du liquide étant inconnues.
4.7 Installation
Placez le bain à eau sur une surface plane ignifuge. Assurez-vous que la prise
d'alimentation et l'interrupteur situé à l'arrière de l'unité sont aisément
accessibles.
Si l'équipement a été transporté ou stocké dans des conditions de froid ou
d'humidité, de la condensation peut se former à l'intérieur. Dans ce cas, laissez
la condensation s'évaporer pendant 2 heures au moins à température ambiante
avant d'utiliser l'équipement.
Ne bloquez pas et ne bouchez pas les fentes d’aération.
4.8 Alimentation électrique
Vérifiez que la tension d'alimentation indiquée sur l'étiquette du numéro de série
et le type de fiche électrique sont adaptés à votre alimentation secteur, qui doit
être équipée d'une broche de terre.
Le thermostat TX150/TXF200 doit être uniquement raccordé à l'alimentation
secteur par le biais du cordon d'alimentation fourni ou de tout autre cordon doté
de caractéristiques similaires (consultez le chapitre 9.4)
4.9 Utilisation d'un dispositif de refroidissement (C1G, C2G, CW5)
L'utilisation d'un dispositif de refroidissement s'avère indispensable lorsque la
température de fonctionnement est inférieure à la température ambiante. Des
refroidisseurs par trempage (C1G et C2G) peuvent être utilisés pour des procédures
jusqu'à -15°C. Un serpentin de refroidissement d'eau (CW5) peut être utilisé pour des
procédures à, ou avoisinant, la température ambiante. Les serpentins peuvent être
installés comme suit :

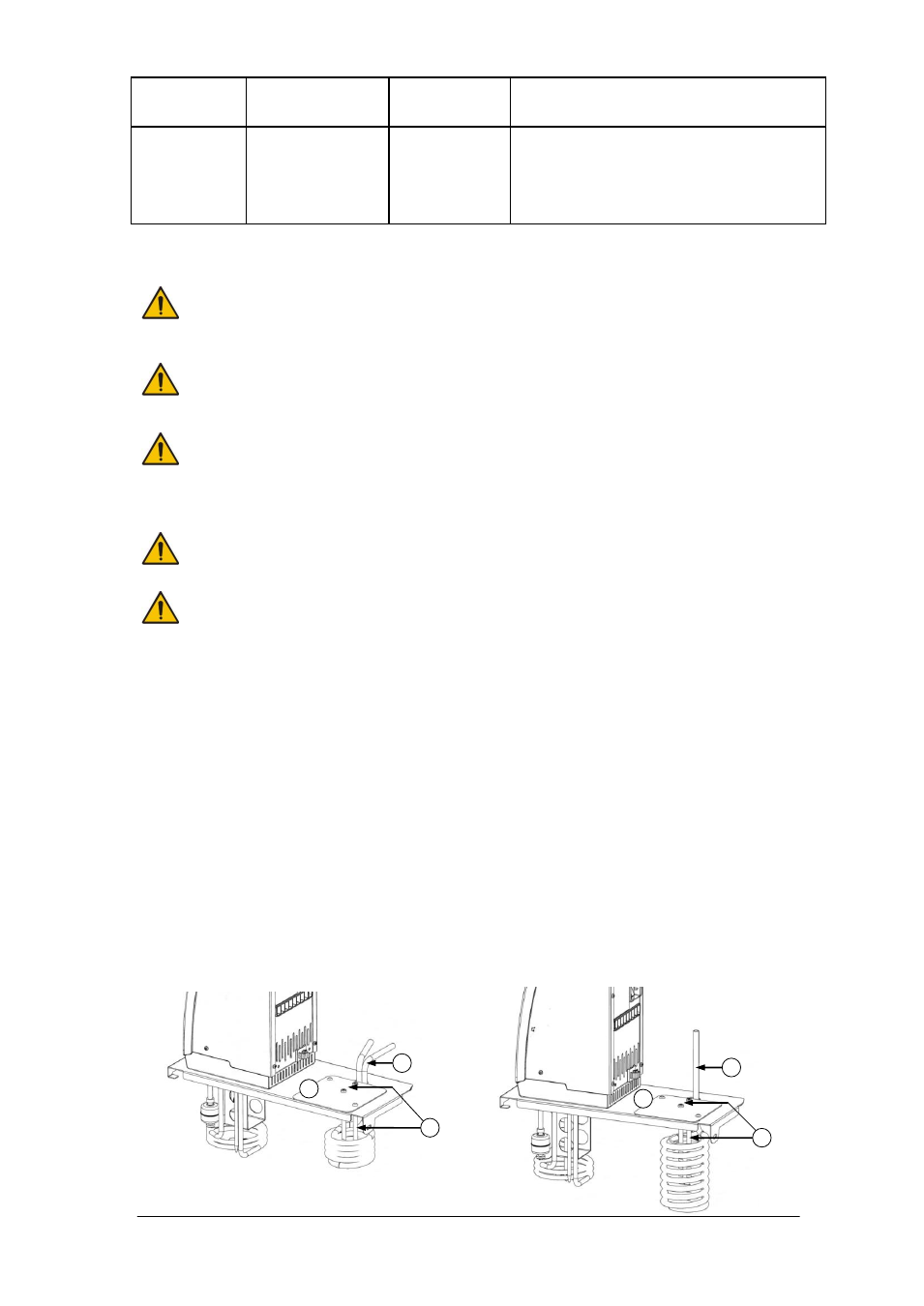

1. Fixez la tige d'installation du serpentin en forme de U à la plaque du couvercle à
l'aide des 2 écrous de serrage fournis (1).
2. Placez le serpentin de refroidissement à travers les ouvertures de la plaques en
alignant les tuyaux de sortie sur l'ouverture pratiquée à cet effet (2).
3. Installez la plaque du couvercle (3) sur la plaque de pontage et sécurisez-la à l'aide
des écrous fournis. La tige d'installation du serpentin doit être en contact étroit avec
l'intérieur du serpentin pour lui conférer un support rigide. Avant la procédure,
assurez-vous que le serpentin est maintenu d'une manière adéquate et sécuritaire.
CW5 C1G et C2G
2
1
3
2
1
3
