64
Deutsch
3.2 Aufstellung
Die Steckverbindungen (Fuß-
schalter, Druckerkabel und Netz-
kabel) dürfen nur bei ausgeschal-
tetem Gerät gekoppelt oder auch
wieder getrennt werden !
Für den bestimmungsgemäßen
und sicheren Gebrauch des
Meßgerätes ist die richtige Ein-
stellung der Netzspannung
erforderlich!
• Gerät auspacken und auf eventu-
elle Transportschäden untersu-
chen (Sichtprüfung).
• Vor Inbetriebnahme die Lieferung
auf Vollständigkeit überprüfen
(Lieferumfang siehe Kap. 15
Lieferhinweise).

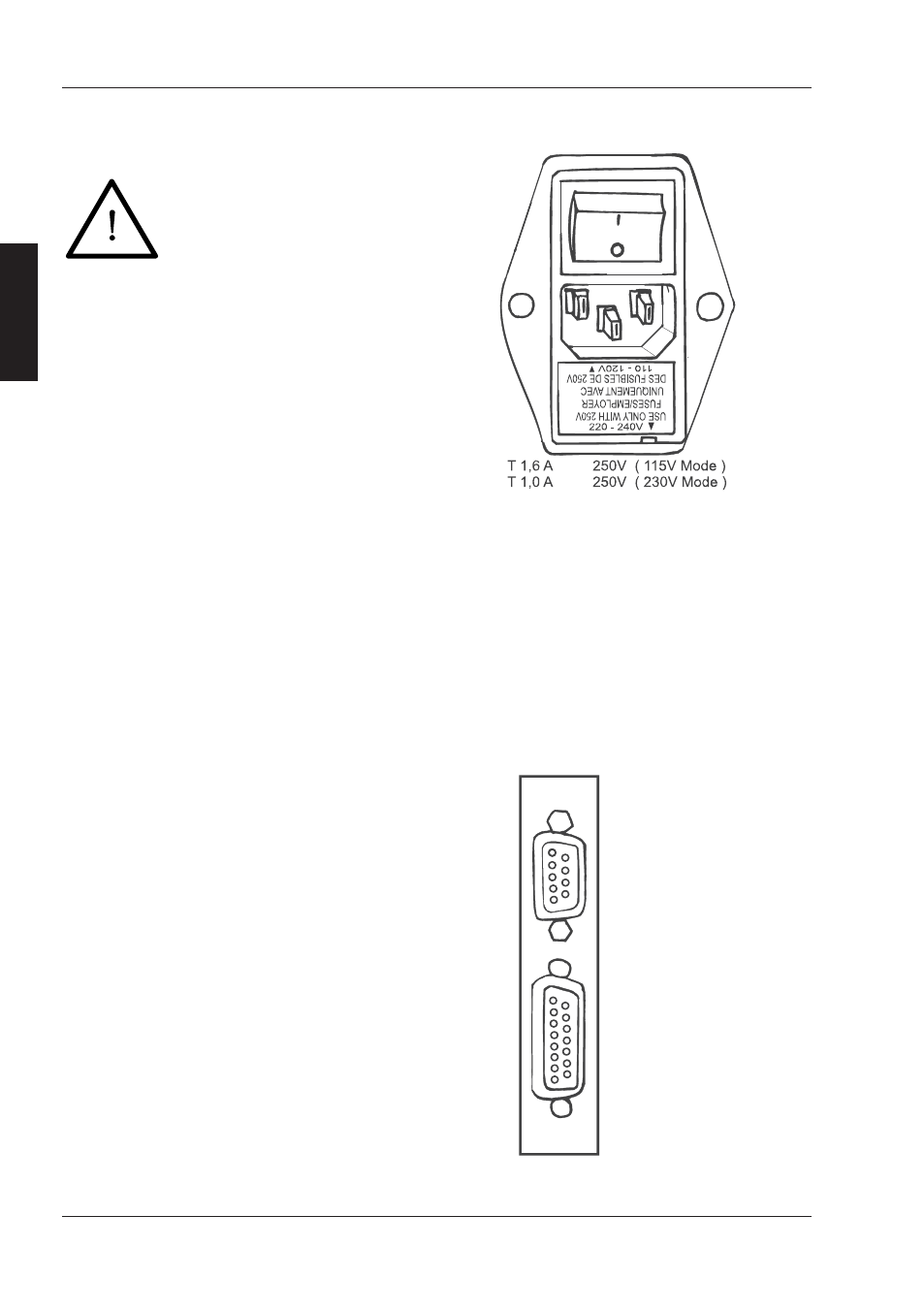

• Eingestellte Netzspannung am
Gerät überprüfen und gegebe-
nenfalls auf die vorhandene Netz-
spannung einstellen. Ziehen Sie
dazu den Sicherungseinsatz
unterhalb der Netzkabelbuchse
mit einem geeigneten Werkzeug
heraus (Schraubendreher Nr. 2)
und stecken Sie ihn so ein, daß
die Markierung am Netzschalter-
gehäuse mit der des benötigten
Spannungsbereichs überein-
stimmt.
T 1,6 A 250V ( 115V Mode )
T 1,0 A 250V ( 230V Mode )
USE O NLY WIT H 2 50V
FU SES /EM PLO YER
U NIQ UEM EN T A VEC
DES FU SIB LES D E 2 50V
220 - 240V
"
11 0 - 1 20 V "
• Beiliegendes Netzkabel mit dem
ausgeschalteten Gerät und einer
Steckdose mit Schutzkontakt
verbinden.
• Falls erforderlich: Fußschalter,
sowie Verbindungskabel zum
Drucker oder PC an den entspre-
chenden Buchsen anschließen.
Fuß-
schalter
(RS 232)
Schnitt-
stelle
3 Inbetriebnahme
Schnitt-
Stelle
(RS 232)
Fuß-
Schalter
