101
Deutsch
Das Gerät ist mit einer seriellen
Schnittstelle ( RS-232 ) ausgerüstet,
über die die Gerätesteuerung und
die Weiterverarbeitung der Meßda-
ten durch einen PC oder die Ausga-
be auf einem entsprechenden

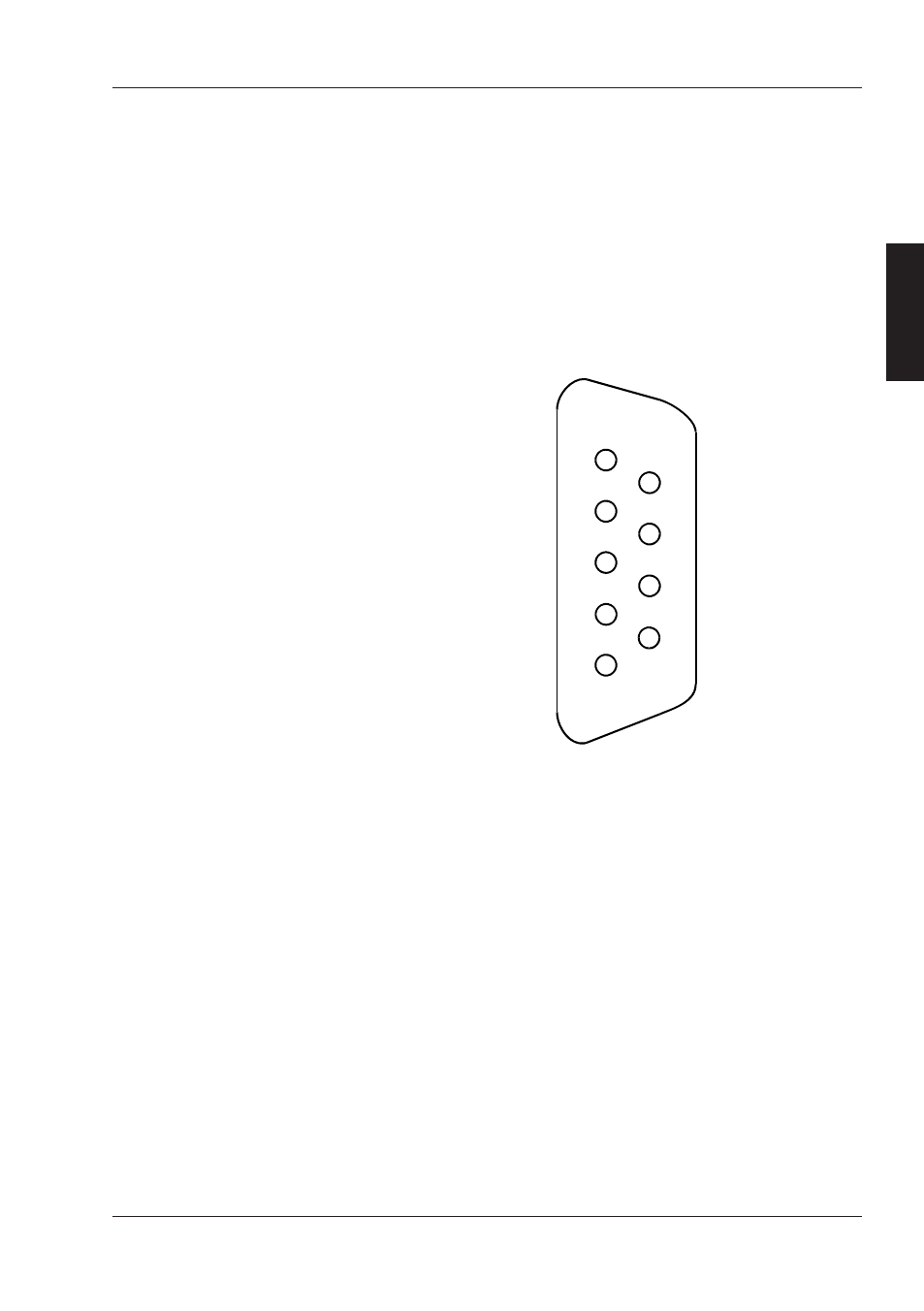

Drucker erfolgen kann. Zum Über-
tragen der Daten befindet sich am
Gerät eine 9-polige SUB-D Buchse.
Die Pinbelegung ist wie folgt:
Meßgerät PC
3 TxD 3 RxD
2 RxD 2 TxD
7 RTS 5 CTS
8 CTS 4 RTS
5 GND 7 GND
Die serielle asynchrone Übertra-
gung ist im Meßgerät festgelegt und
findet nach folgendem Format statt:
9600 Baud, 8 Datenbits, no parity,
1 Stopbit.
1
5
6
9
13 Schnittstellenbeschreibung
