FBT FORMULA 122E - Manual (Page 8)

GAIN
10 60 mic
dB
GAIN
10 60 mic
dB
STEREO A STEREO B
PK
-30
dB
PK
-30
dB
L / R
1 / 2
L / R
1 / 2
PFL PFL
STEREO A STEREO B
100Hz 100Hz
HPF HPF
+6
STEREO
1
0
dB +6
STEREO
2
0
dB
-15
0
+15
HF
MF
-15
0
+15
LF
-15
0
+15
-15
0
+15
HF
MF
-15
0
+15
LF
-15
0
+15
0
-12
dB
AUX
1
0
-12
dB
AUX
2
0
-12
dB
AUX
3
0
-12
dB
AUX
4
0
-12
dB
AUX
5
pre
pre
pre
pre
0
-12
dB
AUX
6
0
-12
dB
AUX
7
post
0
-12
dB
AUX
1
0
-12
dB
AUX
2
0
-12
dB
AUX
3
0
-12
dB
AUX
4
0
-12
dB
AUX
5
pre
pre
pre
pre
0
-12
dB
AUX
6
0
-12
dB
AUX
7
post
L R
BAL
L R
BAL
MUTE MUTE
pre
pre
AUXEFF. RTN
10
5
0
5
10
15
20
30
10
5
0
5
10
15
20
30
6

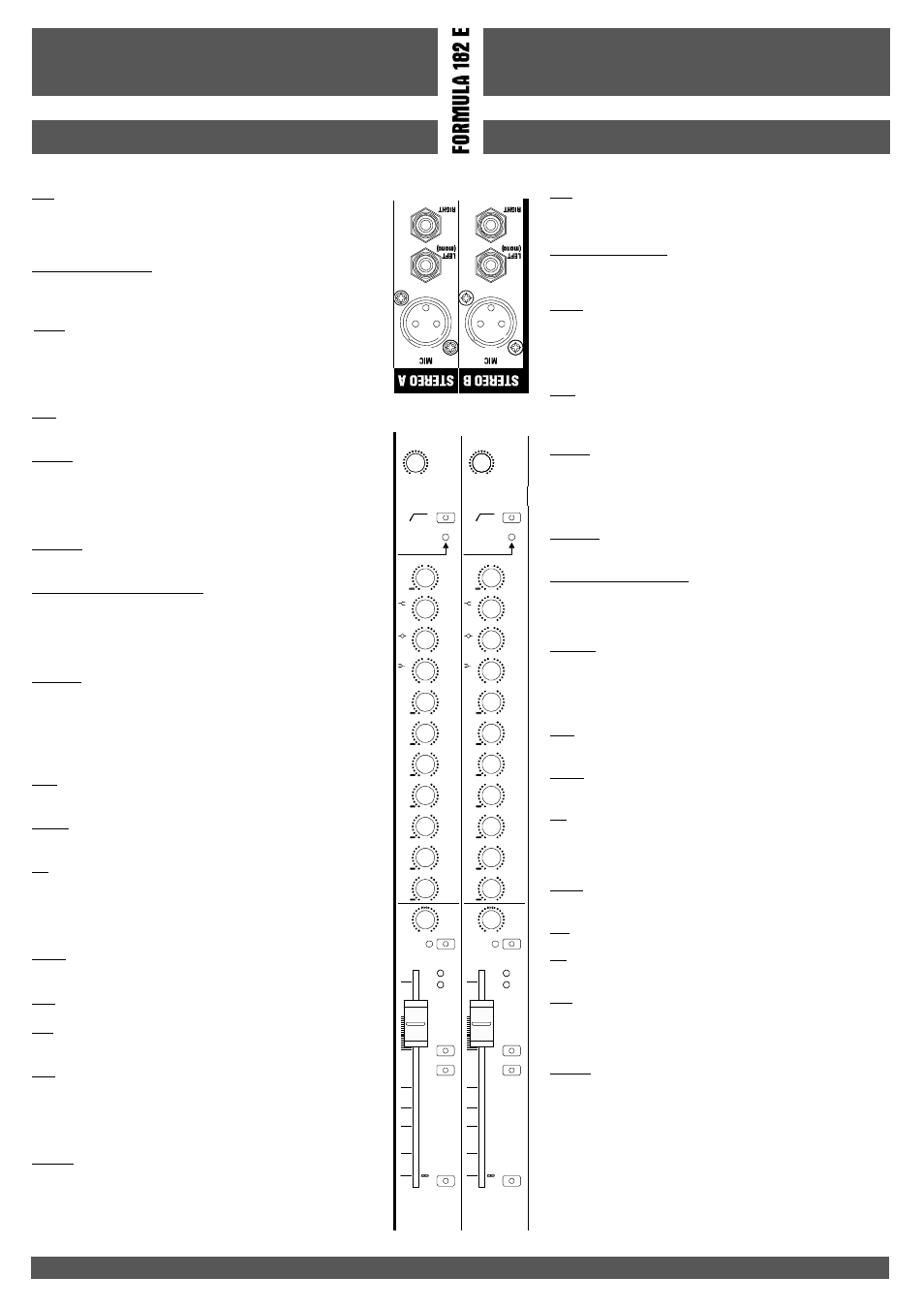

SEZIONE CANALI STEREO STEREO CHANNELS SECTION
ITALIANO ENGLISH
MIC
LEFT (mono) / RIGHT
GAIN
HPF
PH 48V
STEREO
EQUALIZZATORE ( HF/MF/LF)
Presa di ingresso Neutrik bilanciata elettronicamente per
connettore XLR; consente di collegare sorgenti di segnale a
bassa limpedenza, come i microfoni o altri dispositivi a basso
livello.
Ogni canale stereo dispone di due ingressi bilanciati su prese
jack per il canale sinistro e quello destro. Se viene utilizzata
solamente la presa LEFT ilcanale lavora in mono.
Regola la preamplificazione del segnale proveniente
dall’ingressoMIC,ottimizzandola al corretto funzionamento nei
circuiti del canale.Per una regolazione ottimale posizionare
questo controllo in modo tale che il led PEAK si accenda
occasionalmente solo in presenza di picchi.
Filtro passa-alto che elimina tutte le frequenze inferiori ai 100Hz
migliorando la comprensibilità del parlato con il microfono.
Attivazione della phantom power (48V) per i connettori XLR
(ogni 4 canali), necessaria per il funzionamento dei microfoni a
condensatore; l’attivazione è segnalata dalla accensione del
relativo led.
Regola il livello del volume di ingresso dei segnali provenienti
dalle prese jack LEFT (mono) / RIGHT.
I canali stereo dispongono di una regolazione del suono a tre
bande con filtro tipo “Shelving” (acuti e bassi) “peacking” per i
medi. Per ogni banda è possibile una esaltazione/attenuazione
massima di 15dB, nella posizione centrale non viene effettuata
nessuna alterazione timbrica.
Collegare tutti i microfoni necessari prima di
attivare l’alimentazione phantom.
AUX 1 - 7
BAL
MUTE
PK
-30dB
L / R
1 / 2
PFL
Questi controlli servono per regolare il livello del segnale inviato
ai circuiti AUX 1 - 6, all’effetto interno ed esterno.
Le linee AUX/pre sono indipendenti dalla posizione del Fader di
canale ( per applicazioni monitor ); le linee AUX/post prelevano
il segnale dopo che è stato dosato dalFader
( effetti).
Il controllo BAL regola il bilanciamento fra le sorgenti sinistra e
destra.
Permette di attivare/disattivare il canale. Il segnale è presente
solo sul PFL.
L’accensione di questo led indica che il livello del segnale è
prossimo alla saturazione; si consiglia di agire sul comando
GAIN o sul livello di ingresso Stereo per diminuire la
p r e a m p l i f i c a z i o n e e c o n t r o l l a r e l ’ i m p o s t a z i o n e
dell’equalizzazione del canale.
L’accensione di questo led indica la presenza del segnale audio
sul canale.
Il pulsante L/R invia il segnale di canale al MAIN L/R.
Il pulsante 1/2 invia il segnale di canale ai relativi sottogruppi
SUB 1/2.
Permette il monitoraggio in cuffia di ogni singolo canale
indipendentemente dal mixaggio generale. Questa funzione
consente l’ascolto del livello prima del fader. È particolarmente
utile nelle fasi di regolazione del Gain e dei controlli
dell’equalizzatore.
Potenziometro slider con corsa da , regola il livello del
segnale del singolo canale da inviare ai controlli generali Master
L/R. Normalmente le migliori prestazioni si ottengono con il
cursore posizionato a circa 3/4 della sua corsa verso l’alto
(0dB).
FADER
100mm
MIC
LEFT (mono) / RIGHT
GAIN
Electronically balanced Neutrik input socket for XLR connector,
allows connecting low impedance signal sources, like
microphones or other low level devices.
Each stereo channel has two balanced inputs on jack sockets
for the left and right channels. If only the LEFT socket is used
the channel works in mono.
Adjusts the pre-amplification of the signal arriving from the MIC
input, optimizing it to the correct operation in the channel
circuits. For a best adjustment it is necessary to position this
control in way that the PEAK led turns on occasionally only
when there are peaks.
HPF
Loudspeaker filter that eliminates all frequencies below
100Hz, thus making it easier to understand anything said
using the microphone
PH 48V
STEREO
EQUALIZER ( HF/MF/LF)
AUX 1-7
BAL
MUTE
PK
-30dB
L/R
1/2
PFL
FADER
Phantom power (48V) activation for XLR connectors (every 4
channels), necessary for the condenser microphones operation;
the activation is signalled by the related led that turns on.
Connect all the necessary microphones before activating the
phantom power supply.
Adjusts the input volume level of the signals arriving from the
LEFT jack sockets (mono) / RIGHT.
The stereo channels are equipped of a sound adjustment at
three bands with “Shelving” filter (treble and bass) “peaking” for
mids. A maximum exaltation/attenuation of 15dB is possible for
each band, in the central position no tone alteration is made.
These controls are needed to adjust the level of the signal sent
to the AUX1-6 circuits, to the internal and external effect. The
AUX/pre lines are independent to the channel Fader position (
for monitor applications), the AUX/post lines draw the signal
after it is dosed by the Fader (effects).
The BAL control adjusts the balancing between the left and right
sources.
Allows to activate/deactivate the channel. The signal is present
only on the PFL.
When this led turns on it indicates that the level signal is close
to being saturated, it is advised to operate on the GAIN control
or on the STEREO input level to decrease the pre-amplification
and check the channel equalizer setting.
When this led turns on it indicates the audio signal presence on
the channel.
The L/R button sends the channel signal to the MAIN L/R.
The 1/2 button sends the channel signal to the related sub-units
SUB 1/2.
Allows to monitor in the headphones each single channel
independently by the general mixing. This function allows to
listen the level before the Fader. It is useful especially during
the Gain adjustment and equalizer check phases.
Slider potentiometer with stroke of , adjusts the
single channel signal level to be sent to the general Master
L/R controls. Usually the best performances are obtained
with the cursor is positioned at approx 3/4 of its upwards
stroke (0dB).
100mm
