45
FRANÇAIS DEUTSCH

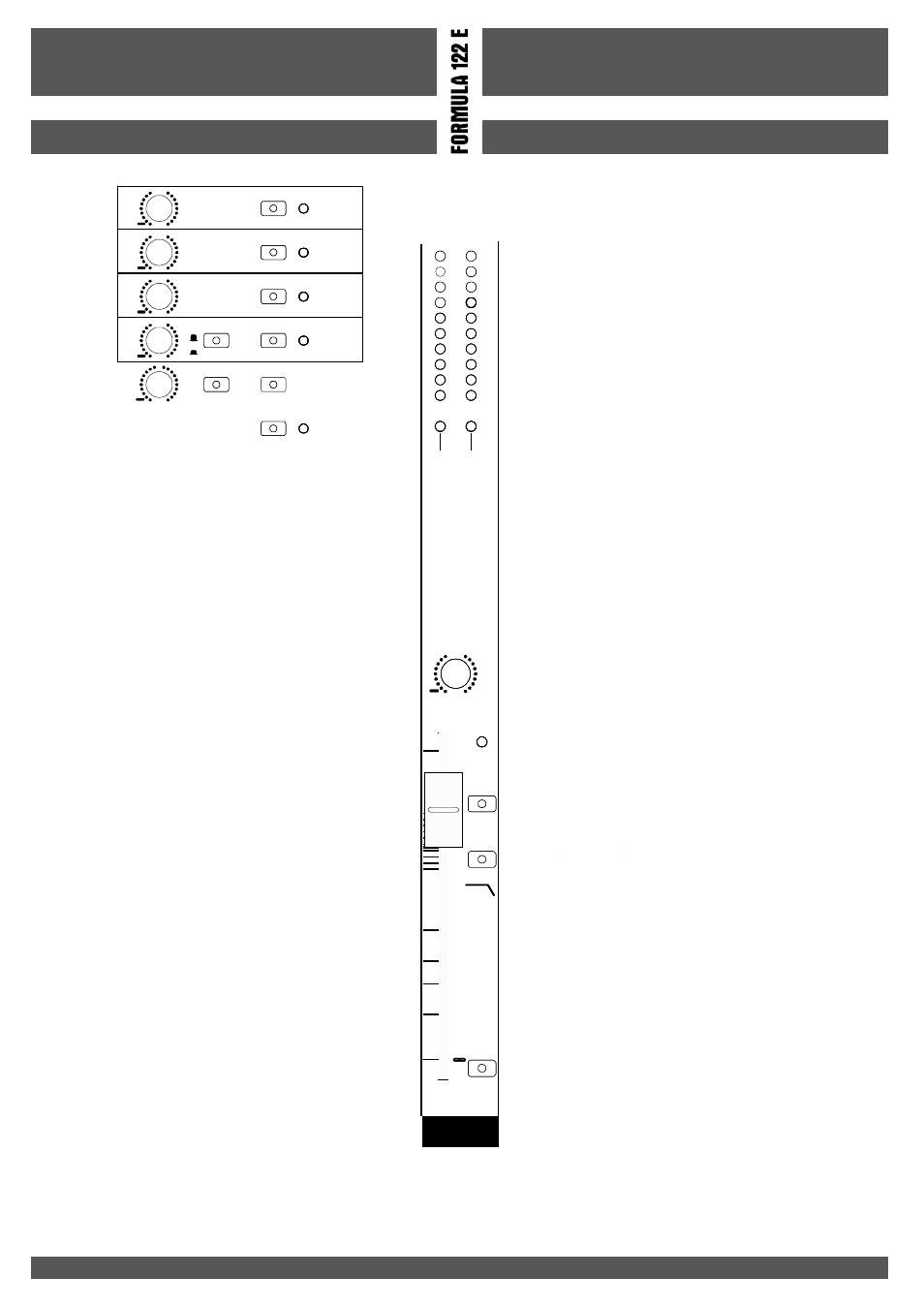

SECTION MASTER MASTERSEKTION
+6
0
dB
2 TRK
L / R AFL
PH
48V
ON
AFL
AFL
AFL
PEAK
PEAK
PEAK
AFL PEAK
0 dB
0
-12
dB
AUX
3
0
-12
dB
AUX
4 PRE
POST
0
-12
dB
-12 AUX
2
AUX
1
+6
0
dB
2 TRK
L / R AFL
PH
48V
ON
AFL
AFL
AFL
PEAK
PEAK
PEAK
AFL PEAK
0 dB
0
-12
dB
AUX
3
0
-12
dB
AUX
4 PRE
POST
0
-12
dB
-12 AUX
2
AUX
1
MONO
AFL
PEAK
MUTE
LPF
0
CTRL ROOM
-6
125 Hz
10
5
0
5
10
15
20
30
PFL
AFL
PWR
OVL
+10
+7
+4
0
-4
-7
-10
-20
-30
LEFT RIGHT
MONO
AFL
PEAK
MUTE
LPF
0
CTRL ROOM
-6
125 Hz
10
5
0
5
10
15
20
30
PFL
AFL
PWR
OVL
+10
+7
+4
0
-4
-7
-10
-20
-30
LEFT RIGHT
MONO
AUX 1-4
2-TRK
CTRLROOM
MUTE
PK
LPF
AFL
FADER (ÉQUILIBREUR)
PH 48V
VUMETER
PFL/AFL
PWR
Permet d'activer/désactiver le canal. Le signal est présent
uniquement sur AFL.
L'allumage de ce voyant lumineux indique que le niveau du
signal est proche de la saturation ; il est alors recommandé
d'agir sur la commande de l'équilibreur afin de réduire la
préamplification.
Insère un filtre passe-bas à 125 Hz sur le signal d'entrée d'un
amplificateur qui alimente un subwoofer.
Permet de surveiller le signal en question, et ce, après avoir
procédé aux réglages du niveau.
Le potentiomètre slider avec course de 100 mm sert à régler le
niveau général d'écoute envoyé à la sortie prise femelle
MONO.
Ces commandes permettent de régler les niveaux généraux
des envois AUX. Chaque ligne comprend une touche AFL et
un voyant lumineux PEAK.
De plus, les commandes AUX 4 sont équipées d'une touche
pour les envois Pré/Post
Règle le niveau de l'entrée Piste-2.
La touche L/R envoie le signal du canal aux sorties générales
L/R.
Microrupter d’activation de la tension 48Vsut les prises
d’entréeMIC
Sert à régler la quantité de signal qui doit être envoyée à la
Salle de contrôle ainsi que le volume des écouteurs.
Voyant lumineux et mesure des niveaux du signal de sortie en
décibel. Les voyants lumineux du volume indiquent les pics
de signal susceptibles de provoquer des surcharges et des
distorsions.
Indique l'activation de la fonction PFL et AFL dans l'un des
canaux.
Voyant indiquant que le sistème est allumé
MONO
AUX 1 - 4
2-TRK
CTRLROOM
MUTE
PK
LPF
AFL
FADER
PH 48V
VU-Meter
PFL/AFL
PWR
Ermöglicht die Aktivierung/Deaktivierung des Kanals. Das
Signal ist nur auf AFLvorhanden.
Das Einschalten dieser Led zeigt an, dass die Signalstärke
nahe an der Sättigung ist; es wird empfohlen die Kontrolle des
Überblendreglers vorzunehmen, um die Vorverstärkung zu
senken.
Fügt am Eingangssignal eines Verstärkers, der einen
Subwoofer speist, einen Tiefpassfilter bei 125Hz ein.
Ermöglicht nach den Einstellungen der Stärke die
Überwachung des entsprechenden Signals.
Schiebe-Potenziometer mit einem Lauf von 100 mm, regelt
die allgemeine an den MONO-Buchsenausgang gesandte
Empfangstärke.
Diese Kontrollen stellen die allgemeinen Stärken der AUX-
Zufuhren ein.
Jede Leitung beinhaltet eine AFL-Taste und die PEAK-Led.
Außerdem sind die Kontrollen AUX 4 mit einer Taste für
vor/nach-Zufuhren ausgestattet.
Stellt die Stärke des 2-Spur-Eingangs ein.
Die Taste L/R sendet das Signal an die allgemeinen
Ausgänge L/R.
Switchschalter zur Aktivierung der Spannung 48V auf den
Eingangsbuchsen MIC
Stellt den Umfang des an den Kontrollraum zu sendenden
Signals und die Kopfhörerlautstärke ein.
A n z e i g e l e d u n d M e s s u n g i n D e z i b e l d e r
Ausgangssignalstärken. Die OVL-Leds zeigen die
Signalspitzenwerte, die Überlastungen und Verzerrungen
verursachen können, an.
Zeigt die Aktivierung der Funktion PFL und AFL in einem der
Kanäle an.
Led zur Anzeige der Einschlaltung des Systems
