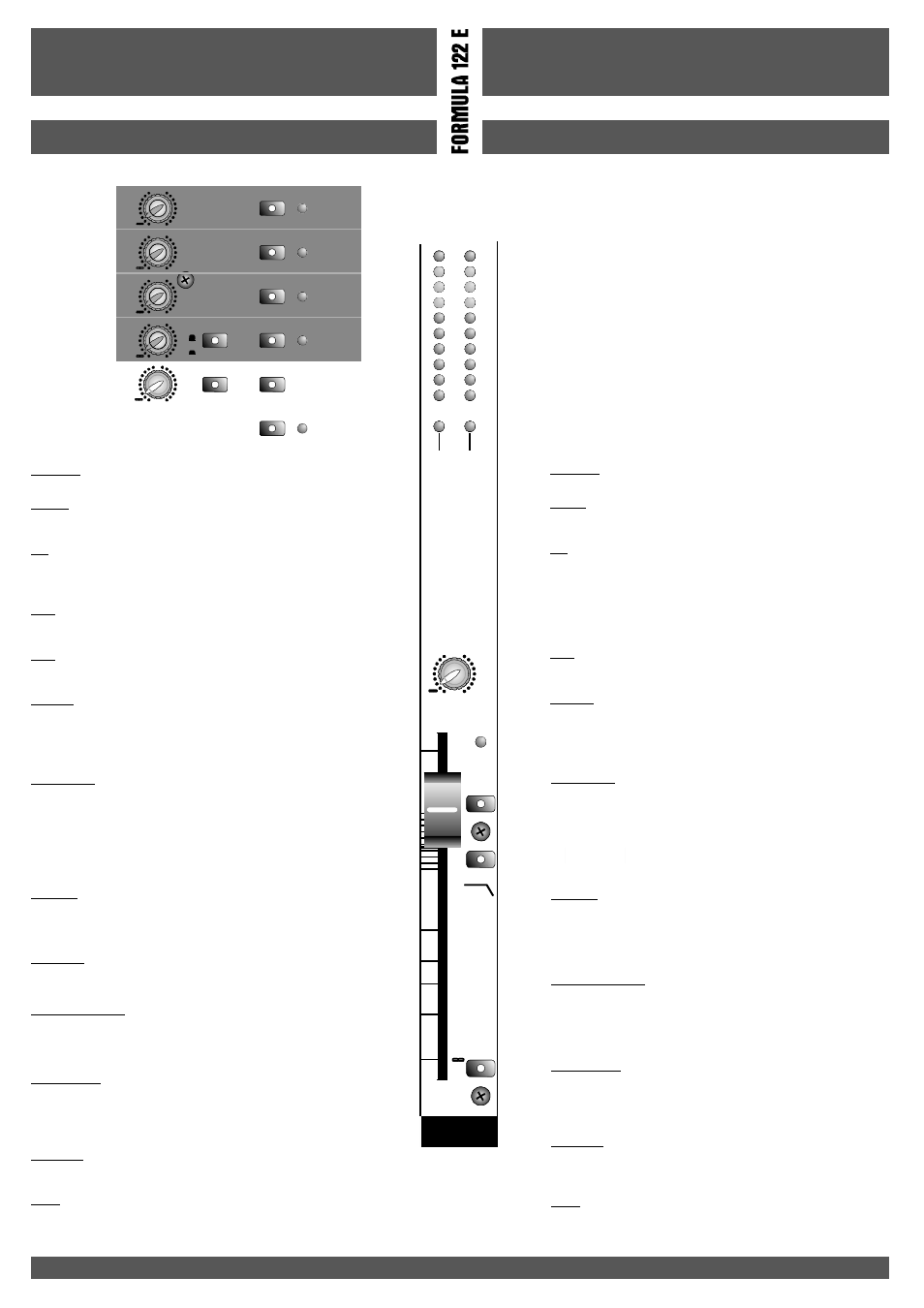

SEZIONE MASTER MASTER SECTION
18
+6
0
dB
2 TRK
L / R AFL
PH
48V
ON
AFL
AFL
AFL
PEAK
PEAK
PEAK
AFL PEAK
0 dB
0
-12
dB
AUX
3
0
-12
dB
AUX
4 PRE
POST
0
-12
dB
-12 AUX
2
AUX
1
+6
0
dB
2 TRK
L / R AFL
PH
48V
ON
AFL
AFL
AFL
PEAK
PEAK
PEAK
AFL PEAK
0 dB
0
-12
dB
AUX
3
0
-12
dB
AUX
4 PRE
POST
0
-12
dB
-12 AUX
2
AUX
1
MONO
AFL
PEAK
MUTE
LPF
0
CTRL ROOM
-6
125 Hz
10
5
0
5
10
15
20
30
PFL
AFL
PWR
OVL
+10
+7
+4
0
-4
-7
-10
-20
-30
LEFT RIGHT
MONO
AFL
PEAK
MUTE
LPF
0
CTRL ROOM
-6
125 Hz
10
5
0
5
10
15
20
30
PFL
AFL
PWR
OVL
+10
+7
+4
0
-4
-7
-10
-20
-30
LEFT RIGHT
MONO
MUTE
PK
LPF
AFL
Permette di attivare/disattivare il canale. Il segnale è presente
solo sul AFL.
L’accensione di questo led indica che il livello del segnale è
prossimo alla saturazione; si consiglia di agire sul controllo
del Fader per diminuire lapreamplificazione.
Inserisce un filtro passa-basso a 125Hz sul segnale di
ingresso di un amplificatore che alimenta un sub-woofer.
Permette di monitorare il segnale relativo, dopo le regolazioni
del livello .
FADER
Potenziometro slider con corsa da
, regola il livello
generali di ascolto inviato all’uscita jack MONO.
100mm
AUX 1 - 4
Questi controlli regolano i livelli generali delle mandate AUX.
Ogni linea comprende un tasto di AFLe il led di PEAK.
Inoltre il controllo AUX 4 è munito di tasto per mandate
Pre/Post.
2-TRK
Regola il livellodell’ingresso2-Track.
Il pulsante L/R invia il segnalealle uscite generali L/R.
CTRLROOM
Regola la quantità di segnale da inviare al Control Room e il
volume della cuffia.
VU-Meter
Led di visualizzazione e misura in decibel dei livelli del
segnale di uscita. I led OVL indicano i picchi di segnale che
possono causare sovraccarichi e distorsioni.
Indica l’attivazione della funzione PFL e AFL in uno dei canali.
Accensione del sistema
PFL/AFL
PWR
PH 48V
Attivazione della tensione Phantom per tutti i canali
MONO
MUTE
PK
AFL
FADER
Allows to activate/deactivate the channel. The signal is
present only on the AFL.
When this led turns on it indicates that the level signal is close
to being saturated, it is advised to operate on the Fader
control to decrease the pre-amplification.
It inserts a low-pass filter at 125 Hz on the input signal of an
amplifier that supplies a sub-woofer.
Allows monitoring the related signal, after the level
adjustments.
Slider potentiometer with stroke of , adjusts the
general listening level sent to theMONOjackoutput
LPF
100mm
AUX 1 - 4
2-TRK
CTRLROOM
VU-Meter
These controls adjust the general levels of the AUX sends.
Each line includes an AFLbutton and the PEAK led.
Furthermore the AUX4 control is supplied of a button for
Pre/Post sends.
Adjusts the 2-Track input level.
The L/R button sends the signal to the general L/R outputs.
Adjusts the quantity of signal to send to the Control Room and
the headphonesvolume.
Led for displaying andmeasuring, in decibel, the output signal
levels. OVL leds indicates the signal peaks that could cause
overloads and distortions.
Indicates the activation of the PFL and AFL function in one of
the channels.
Led indicating that the system is on.
PFL/AFL
PWR
