FRANÇAIS DEUTSCH
32

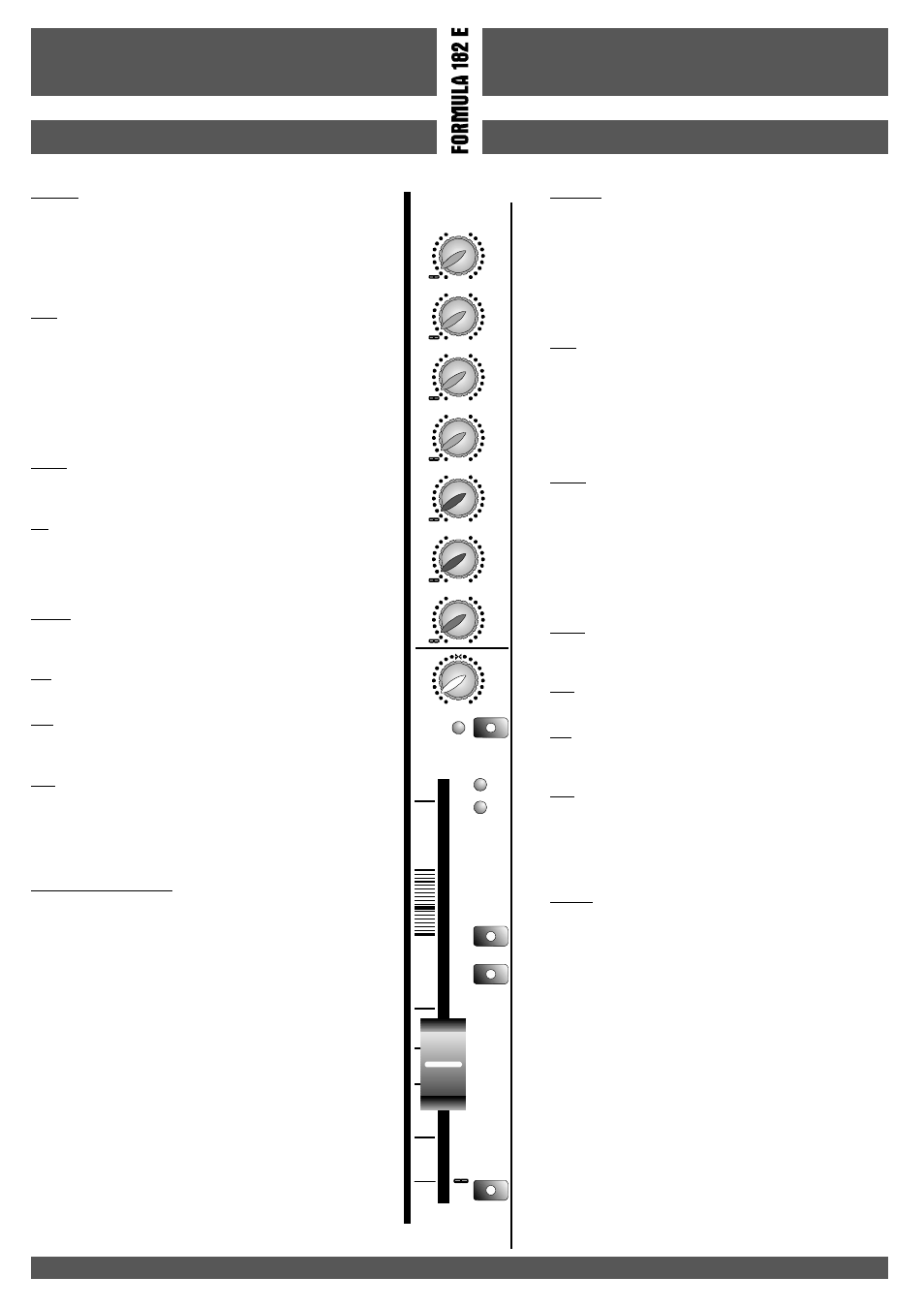

SECTION CANAUX MONO MONOKÄNALESEKTION
0
-12
dB
AUX
1
0
-12
dB
AUX
2
0
-12
dB
AUX
3
0
-12
dB
AUX
4
0
-12
dB
AUX
5
pre
pre
pre
pre
0
-12
dB
AUX
6
0
-12
dB
AUX
7
post
L R
PAN
MUTE
PK
-30
dB
L / R
1 / 2
PFL
10
5
0
5
10
15
20
30
AUX 1-7
PAN
MUTE
PK
- 30 dB
L/R
1 / 2
PFL
FADER (ÉQUILIBREUR)
Ces commandes servent à régler le niveau du signal envoyé
aux circuits AUX 1-6, avec effet interneetexterne.
Les lignes AUX/pré sont indépendantes par rapport à la
position de l'équilibreur du canal (pour application écran
vidéo) ; les lignes AUX/post servent à prélever le signal une
fois qu'il a été « dosé » par l'équilibreur (effets).
La commande PAN sert à régler l'image du signal d'un point
de vue stéréophonique. En ce qui concerne les signaux
mono, si en position centrale, le signal sera présent de
manière identique dans les deux canaux de sortie ; en
tournant le bouton vers la droite ou vers la gauche, il est
possible de varier les proportions des deux signaux, et ce,
jusqu'à obtenir l'annulation de l'un des deux dans les
positions extrêmes.
Permet d'activer/désactiver le canal. Le signal est présent
uniquement sur PFL.
L'allumage de ce voyant indique que le niveau du signal est
proche de la saturation ; il est alors recommandé d'agir sur la
commande GAIN afin de réduire la préamplification et de
contrôler la configuration de l'égaliseur du canal.
L'allumage de ce voyant indique la présence du signal audio
sur le canal.
La touche L/R envoie le signal du canal auMAIN L/R.
La touche 1/2 envoie le signal du canal vers les sous-groupes
SUB 1/2 concernés.
Permet de surveiller, par l'intermédiaire des écouteurs,
chaque canal, et ce, indépendamment du mixage général.
Cette fonction permet d'écouter le niveau avant l'équilibreur.
Ce qui est particulièrement utile dans les phases de réglage
du Gain et des commandes de l'égaliseur.
Le potentiomètre slider, avec course de 100 mm, sert à régler
le niveau du signal de chaque canal qui doit être envoyé vers
les commandes généralesMASTER L/R. Normalement, pour
obtenir de bonnes prestations, il faut le positionner environ à
3/4 de sa course vers le haut (0 dB).
AUX 1 - 7
PAN
MUTE
-30dB
L / R
1 / 2
PFL
FADER
Diese Kontrollen dienen zur Einstellung der Stärke des an die
Leitungen AUX 1-6 gesandten Signals für die internen und
externen Effekte.
Die AUX/vor-Leitungen sind von der Position des
Kanalüberblendreglers (für Monitoranwendungen)
unabhängig; die AUX/nach-Leitungen entnehmen das Signal
nachdem es vom Überblendregler (Effekte) dosiert worden
ist.
Die PAN-Kontrolle regelt das Signalbild am Stereoteil. Für
Monosignale in der mittleren Position wird das Signal in
gleicherWeise auf beiden Ausgangskanälen vorhanden sein;
die Drehung des Drehknopfes nach rechts oder nach links
variiert die Proportionen der zwei Signale bis, in extremen
Positionen, die Aufhebung von einem der beiden erreicht
wird.
Ermöglicht die Aktivierung/Deaktivierung des Kanals. Das
Signal ist nur auf PFL vorhanden.
Das Einschalten dieser Led zeigt an, dass die Signalstärke
nahe an der Sättigung ist; es wird empfohlen den GAIN-
Befehl zu betätigen, umdieVorverstärkung zu senken und die
Einstellung der Kanalentzerrung zu überprüfen.
Das Einschalten dieser Led zeigt das Vorhandensein des
Tonsignals auf dem Kanal an.
Die L/R-Taste sendet das Kanalsignal an MAIN L/R.
Die ½-Taste sendet das Kanalsignal an die entsprechenden
Untergruppen SUB 1/2.
Ermöglicht die von der allgemeinen Tonmischung
unabhängige Überwachung im Kopfhörer jedes einzelnen
Kanals. Diese Funktion ermöglicht das Anhören der Stufe vor
dem Überblendregler. Ist in den Einstellungsphasen von Gain
und bei den Equalizerkontrollen besonders nützlich.
Schiebe-Potenziometer mit einem Lauf von 100 mm, regelt
die an die allgemeinen Master L/R-Kontrollen zu sendende
Signalstärke des einzelnen Kanals. Die besten Leistungen
werden in der Regel erzielt, wenn der Schieber im letzten
oberenDrittel (0dB) seines Laufs positioniert ist.
PK
