Page 124

124
Installing Blade Components
Installing a Mezzanine Card
CAUTION:
Many repairs may only be done by a certified service technician. You
should only perform troubleshooting and simple repairs as authorized in your product
documentation, or as directed by the online or telephone service and support team.
Damage due to servicing that is not authorized by Dell is not covered by your
warranty. Read and follow the safety instructions that came with the product.
1 Remove the blade. See "Removing a Blade" on page 96.
2 Open the blade. See "Opening the Blade" on page 100.
3 Open the mezzanine card latch by pressing the ridged area on the latch
with your thumb and lifting the end of the latch. See Figure 3-12 or
Figure 3-13.

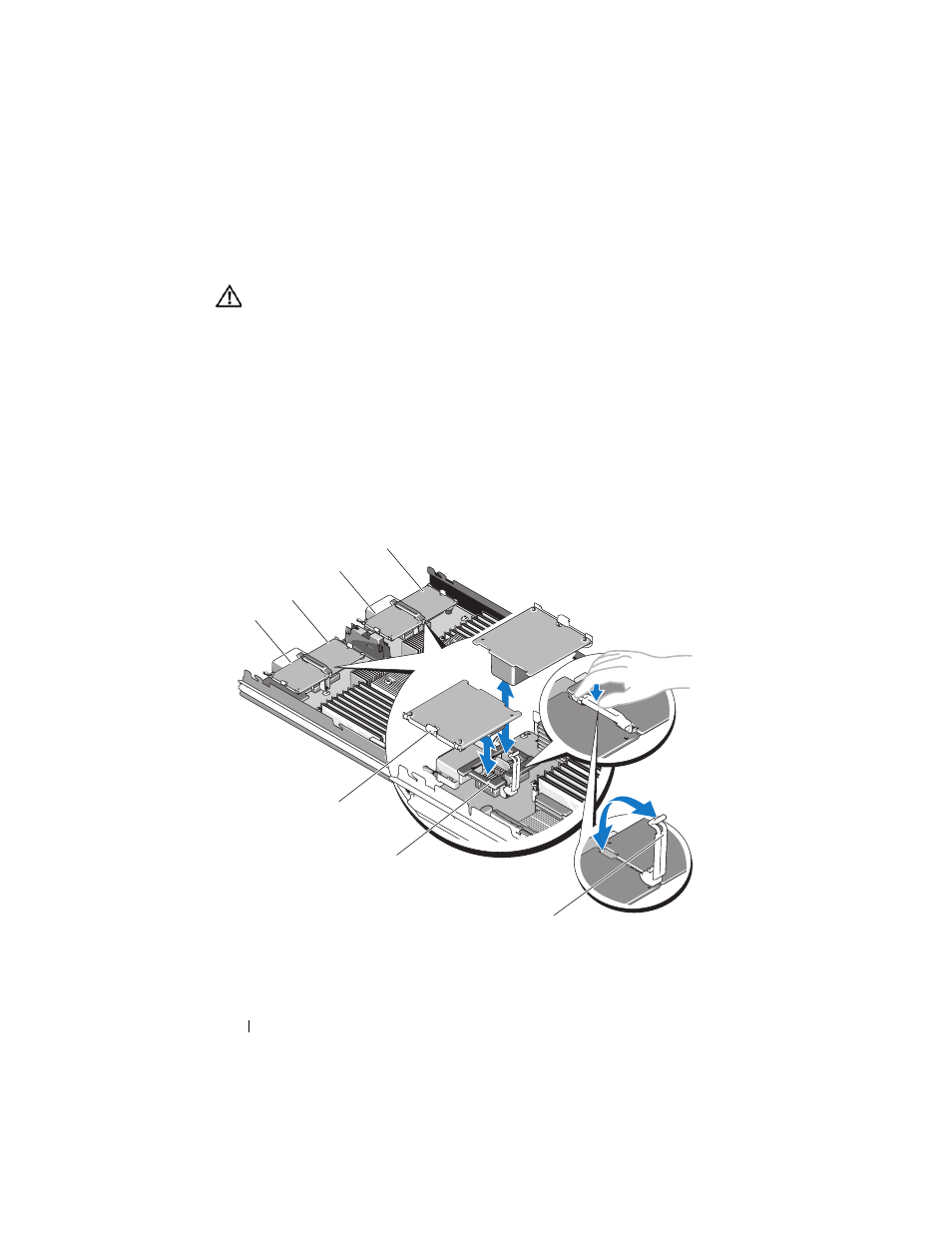

Figure 3-12.
Installing and Removing a Mezzanine Card - Full-Height Blades
1
optional Fabric C mezzanine card 1
2
optional Fabric B mezzanine card 2
3
optional Fabric C mezzanine card 3
4
optional Fabric B mezzanine card 4
5
1
2
3
4
6
7
