Page 201

Jumpers and Connectors
201

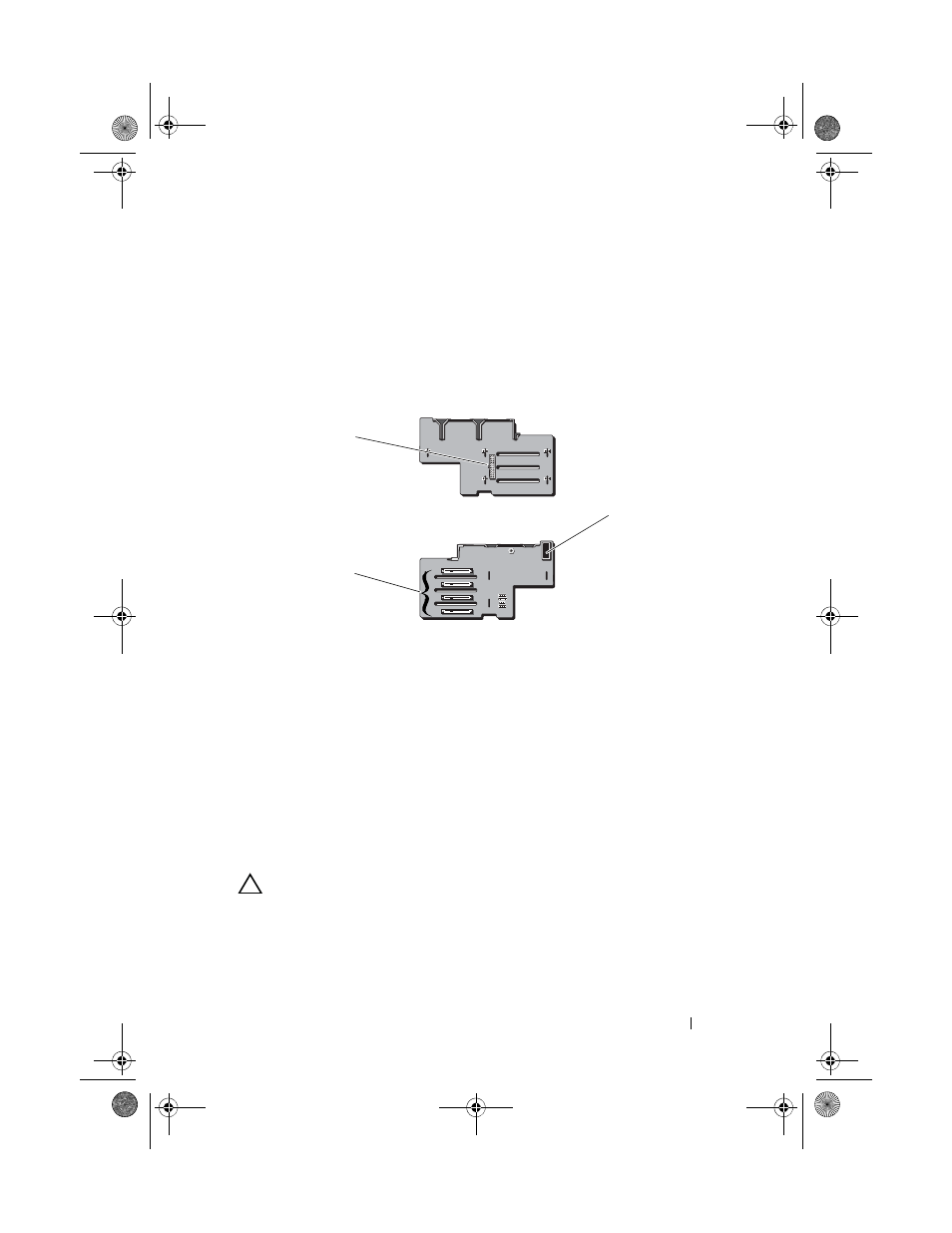

Figure 6-3. x4 SAS Backplane Board Connectors
Disabling a Forgotten Password
The system's software security features include a system password and a setup
password, which are discussed in detail in "Using the System Setup Program
and UEFI Boot Manager" on page 63. The password jumper enables these
password features or disables them and clears any password(s) currently in
use.
CAUTION:
See "Protecting Against Electrostatic Discharge" in the safety
instructions that came with the system.
1 Turn off the system, including any attached peripherals, and disconnect
the system from the electrical outlet.
2 Open the system. See "Opening the System" on page 89.
1
hard-drive connectors 0–3
2
hard-drive connectors 4–7
3
hard-drive connectors 8–11
4
power connector
5
SAS connectors (2)
6
hard-drive connectors 12–15
1
power connector
2
hard-drive connectors 0–3
3
SAS connector
2
1
3
book.book Page 201 Tuesday, December 4, 2012 3:11 PM
