Dell POWEREDGE R515 User Manual
Page 14

14
About Your System

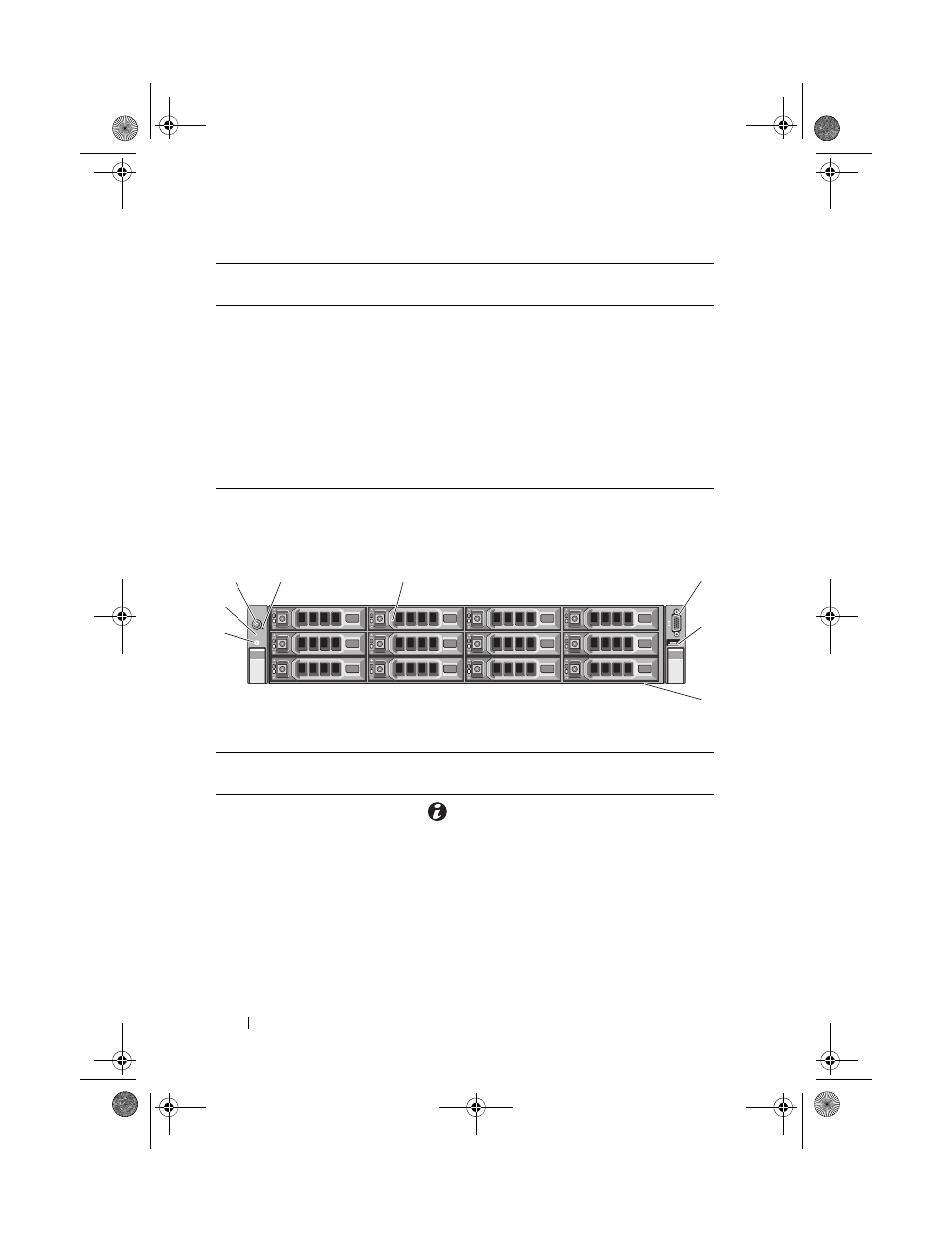

Figure 1-2. Front-Panel Features and Indicators (Twelve–Hard-Drive System)
8
Hard drives
Up to eight 3.5-inch or 2.5-inch,
hot-swappable SAS or SATA drives.
9
System identification
panel
A slide-out panel for system information
including the Express Service tag,
embedded NIC MAC address, and
iDRAC6 Enterprise card MAC address.
10
Optical drive
One optional slimline SATA DVD-ROM
drive or DVD+/-RW drive.
NOTE:
DVD devices are data only.
Item
Indicator, Button,
or Connector
Icon
Description
1
System identification
button
The identification buttons on the front
and back panels can be used to locate
a particular system within a rack.
When one of these buttons is pushed,
the blue system status indicator on the
back blinks until one of the buttons is
pushed again.
Item
Indicator, Button,
or Connector
Icon
Description
2
4
8
5
7
3
1
6
book.book Page 14 Tuesday, August 24, 2010 1:47 PM
