MOTOR LEADS

CONTROL CENTER

TERMINAL ENCLOSURE FRAME

THERMAL
INSULATOR

INSULATION
FRAME
ASSEMBLY

TERMINAL
BOX FRAME

COMPRESSOR

FOAM
INSULATION

TERMINAL BOX MOUNTING
STUD - DO NOT EXCEED
120 FT-LB TORQUE

T1

T2

T3

TERMINAL
ENCLOSURE
FRAME

MOTOR
TEMPERATURE
SENSOR TERMINAL
BLOCK

PROTECTIVE
EARTH (PE)
GROUND
CONNECTION

SECTION E-E

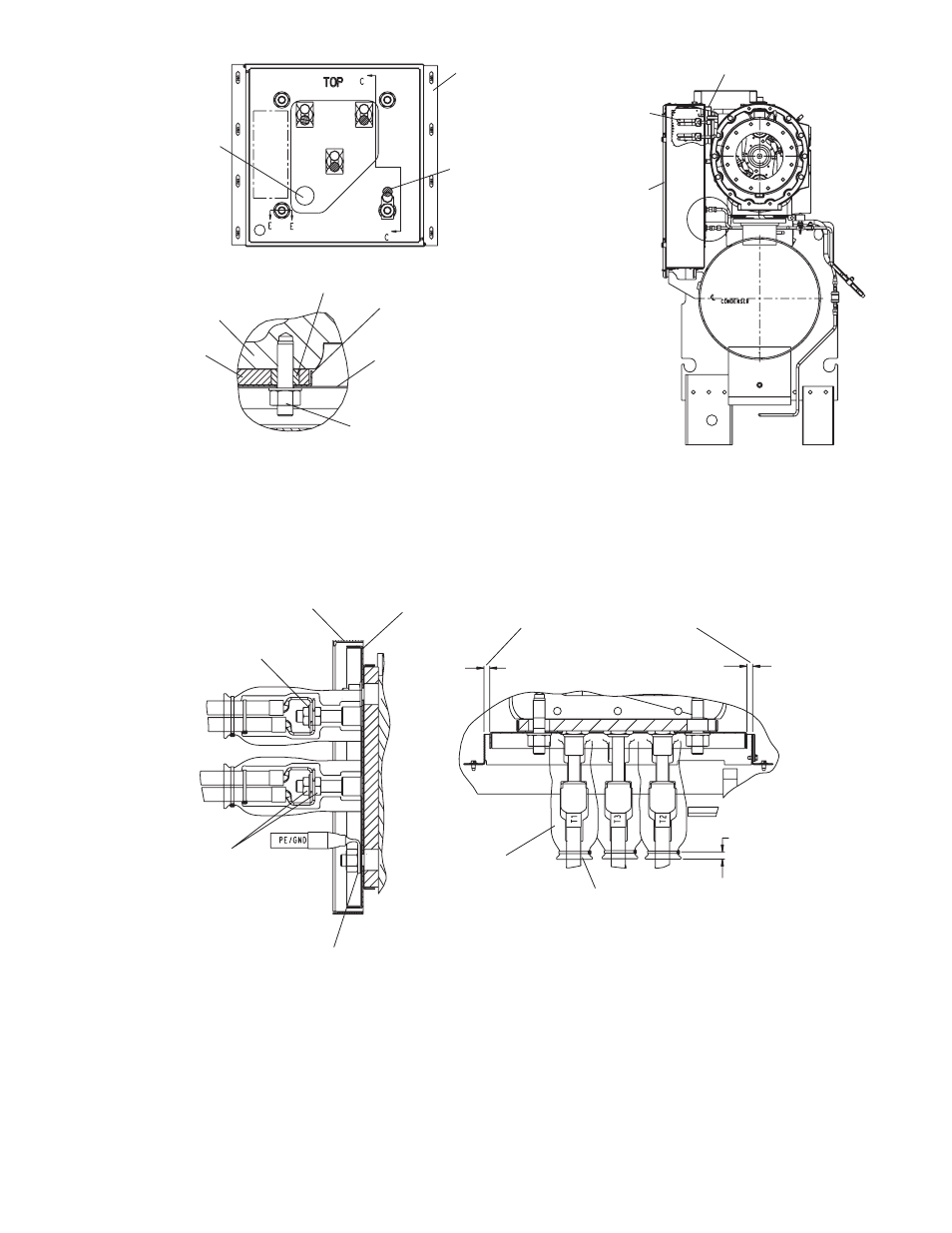

Fig. 27 — Motor Terminal Box

a23-1576

CENTER TERMINAL ENCLOSURE
FRAME OVER TERMINAL BOX
FRAME ASSEMBLY

MOTOR POWER CABLES
(MAY BE 1 OR 2 PER
TERMINAL)

0.38 APPROX.

FOAM
INSULATION

WIRE
TIES

VIEW LOOKING DOWN

INTERNAL/EXTERNAL TOOTH
LOCK WASHER
BETWEEN TERMINAL
BOX FRAME AND
PE/GROUND CABLE LUG

MOTOR
TERMINAL
STUD NUTS

WASHER

TERMINAL
ENCLOSURE
FRAME

TERMINAL
BOX
FRAME

T2

T3

SECTION C-C
FROM FIG. 27

Fig. 28 — Motor Terminal Insulation

a23-1577
