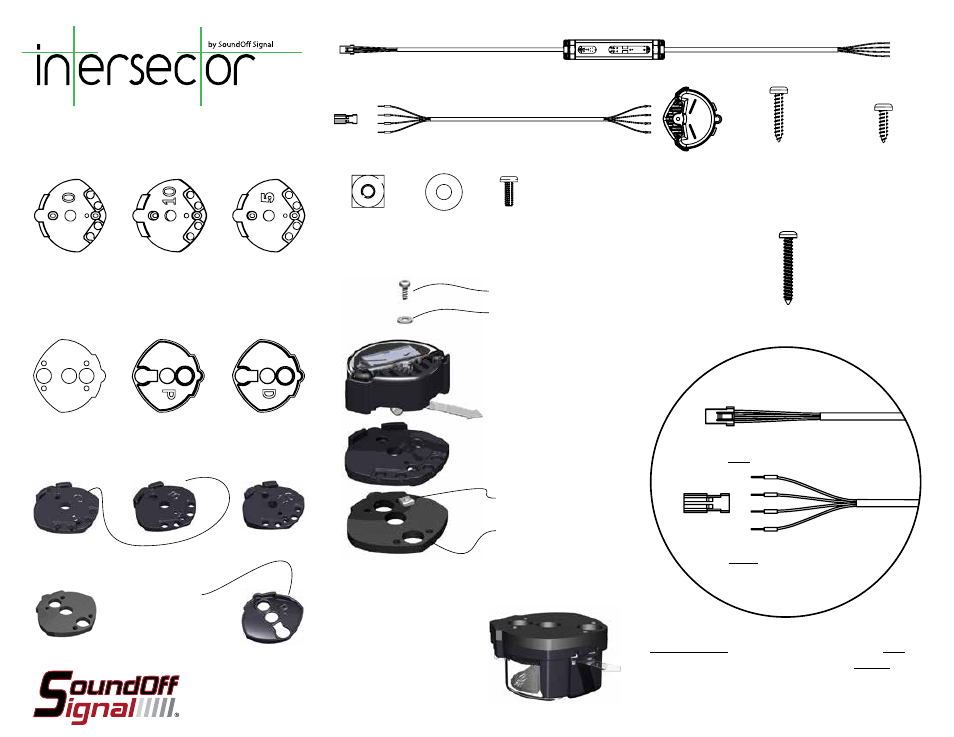

INTERSECTOR LED LIGHT

#ENT2B3(x) Single Light Kit

#ENT2B3(x)-EU Single Light Kit w/ Xylex Lens

POWER HARNESS WITH IN-LINE FLASHER

Intersector™ LIGHT CABLE

CONNECTOR

SQUARE NUT

WASHER

3/8” MACHINE

SCREW

USE TO JOIN LIGHT TO WEDGE BLOCK AFTER

CORD EXIT IS DETERMINED

3/4” SHEET

METAL SCREW

1/2” SHEET

METAL SCREW

USE WHEN

CURVE BLOCK IS

USED

USE WHEN

CURVE BLOCK IS

NOT USED

GASKET

CURVED SURFACE ADAPTOR

(CROWN VIC OR CHARGER)

P=PASSENGER SIDE

D=DRIVER SIDE

WEDGE BLOCKS

UTILITY BLOCK

0° (HORIZONTAL)*

10° FOR TAHOE*

5° FOR CROWN VIC,

IMPALA, CHARGER &

CAPRICE*

DEGREE DESIGNATION IS EMBOSSED IN PART

PASSENGER OR

DRIVER SIDE

DESIGNATION IS

EMBOSSED IN PART

USER SUPPLIED 3A FUSE ON RED WIRE

DO NOT CONNECT DIRECTLY TO POWER

* INDICATES FOR WHAT PART WAS DESIGNED. INSTALLATION

ON OTHER VEHICLES IS INSTALLER’S RESPONSIBILITY.

RED

BLACK

GREEN

WHITE

FROM FLASHER

FROM LIGHT

COLORS AND LETTERS ON

CONNECTORS MUST MATCH

DO NOT INSTALL CONNECTOR

UNTIL LIGHT IS INSTALLED ON

MIRROR AND WIRE IS RUN TO

FINAL TERMINATION POINT

IMPORTANT! FOR PROPER OPERATION ALL

WIRES (INCLUDING GREEN WIRE) MUST BE

CONNECTED FROM FLASHER TO LIGHT HEAD.

1” SHEET

METAL SCREW

USE WHEN

THICKER CURVE

BLOCK IS NEEDED

& 3/4” SCREW

IS NOT LONG

ENOUGH

3/8” MACHINE SCREW

WASHER

SQUARE NUT (USE MASKING

TAPE TO HOLD IN PLACE)

GASKET IS ALWAYS

POSITIONED NEXT TO MIRROR

SHELL
