5
Elektrische Installation
Anschluss Federkraftbremse
EDK71MMXXX−010 DE/EN/FR 5.0
L
24
−7−
{
Gefahr!
Alle Leistungsanschlüsse (Klemmenleiste X1) können lebensgefährliche
elektrische Spannung führen, wenn der starttec an das Netz geschaltet ist.
Schalten Sie deshalb den starttec spannungslos, bevor Sie Arbeiten daran
durchführen oder das Gehäuse öffnen.
(
Stop!
Wenn Sie mit dem starttec eine Federkraftbremse schalten, dürfen Sie den
starttec Typ E71MM402x4Axxx (Bremsenspannung 180 VDC) nur an
Netzspannungen
£ 400 V betreiben. Netzspannungen > 400 V zerstören den
Bremsengleichrichter.
Beachten Sie, die Bremsenspannung an X1/B1, B2 ist abhängig von der Netzspannung:
starttec E71MM402x2Axxx E71MM402x4Axxx
Netzspannung Bremsenspannung an X1/B1, B2
U
B1B2
» 0.89 x U
L2BN
U
B1B2
» 0.45 x U
L1L2
3/PE AC 230 V 205 VDC 103 VDC
3(/N)/PE AC 400 V 205 VDC 180 VDC
3(/N)/PE AC 500 V 257 VDC Betrieb nicht erlaubt

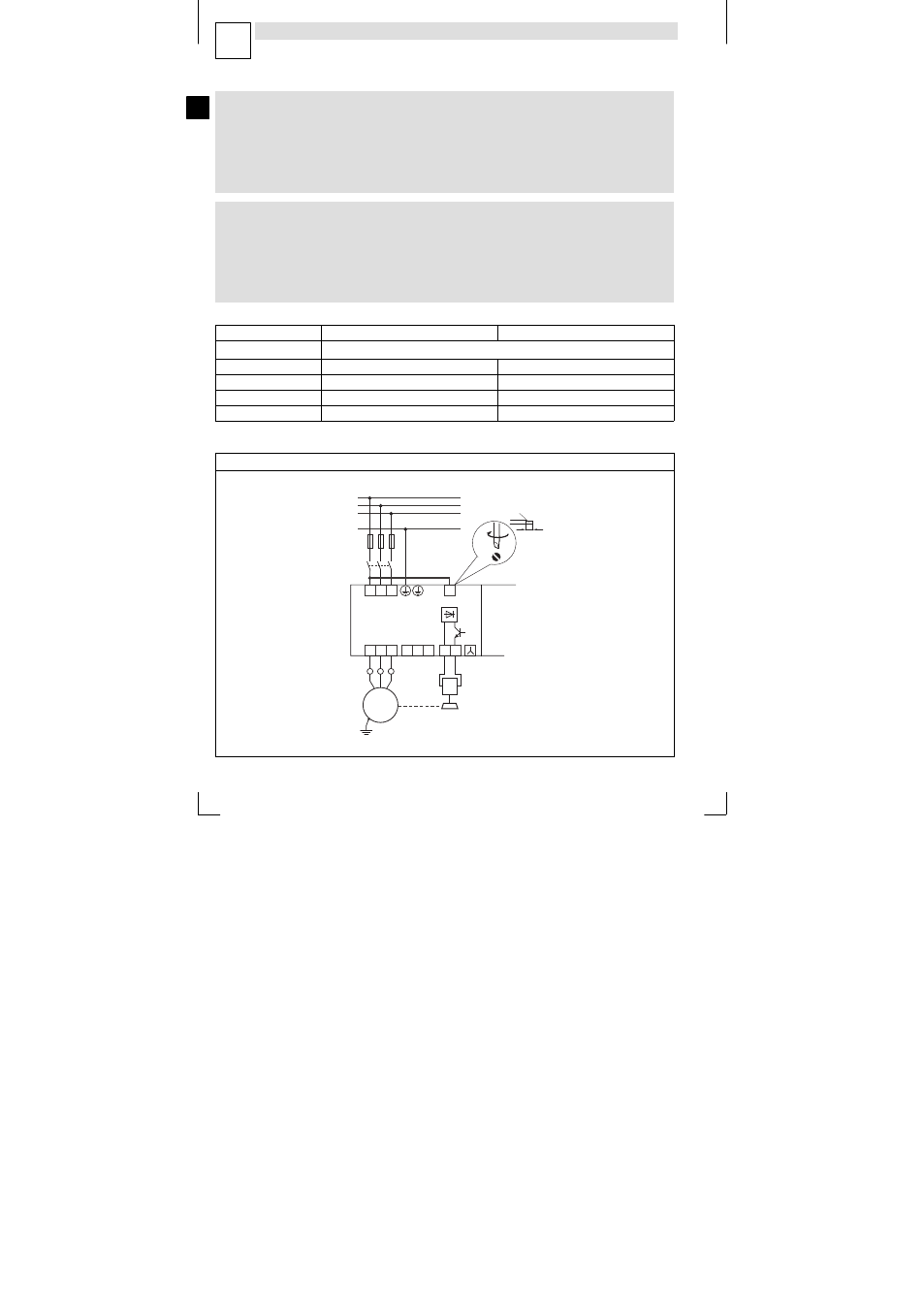

Anschlussplan starttec E71MM402x2Axxx
Netz 3/PE AC 230 V, Bremsenspannung 205 VDC
BN
B1 B2 2W 2V 2U 1W 1V 1U
-X1
M
3~
L1
L3
3/PE AC 230 V
45 … 65 Hz
L2
PE
L1 L2 L3
205 VDC
(U 0.89 x U )
B1B2 L2BN
≈
starttec
E71MM402x Axxx 2
2.9 Nm
26 lb-in
.0 mm
AWG 10
2 ≤
≤ 4
6mm
X1
X1 X1
X1
start004
