6

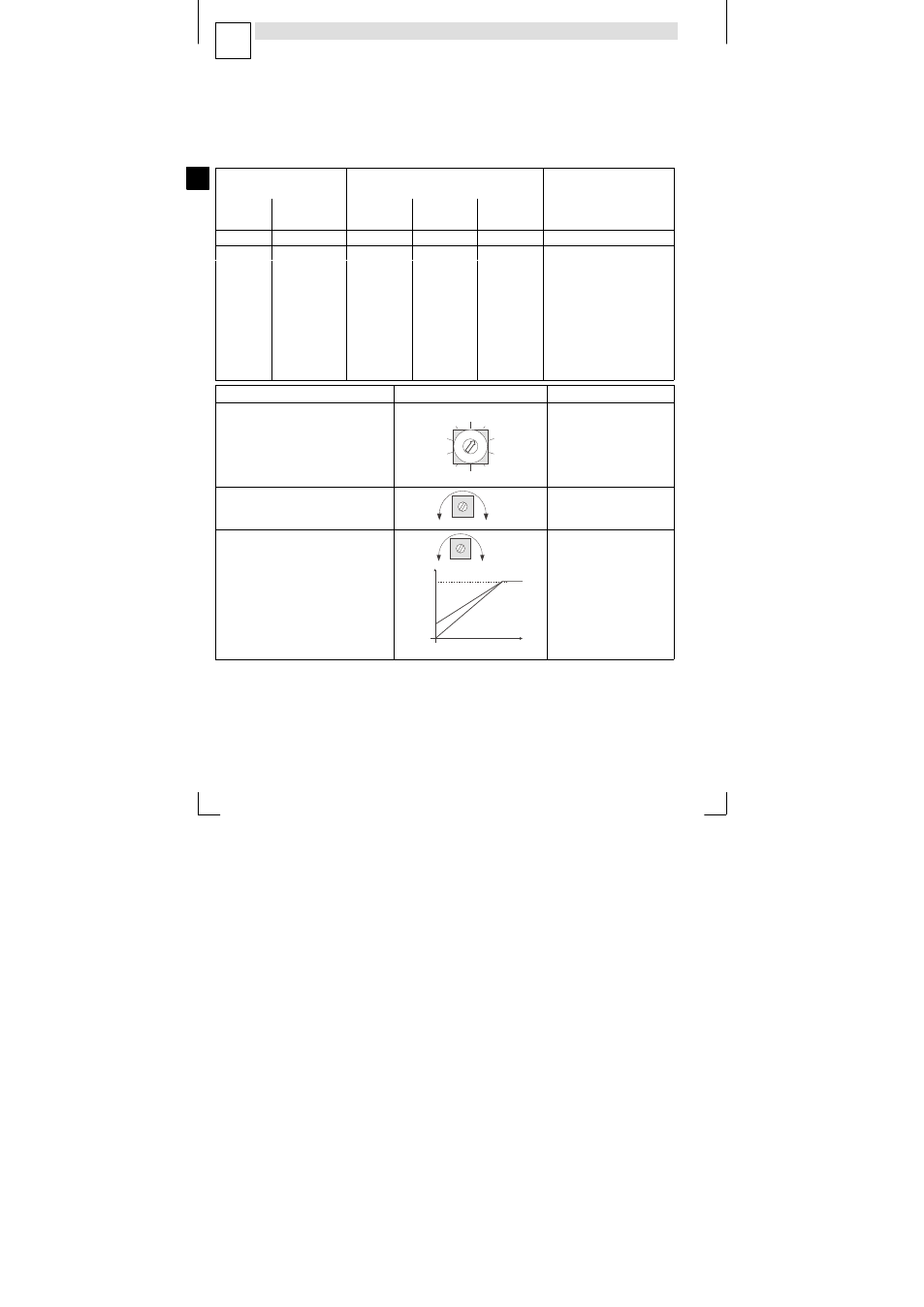

Réglage des principaux paramètres
EDK71MMXXX−010 DE/EN/FR 5.0
L
160
Avant la mise en service, régler les principaux paramètres de fonctionnement à l’aide des
potentiomètres et du commutateur :
−39−
l Courant nominal du moteur (commutateur)
l Temps d’accélération (potentiomètre "T")
l Tension de démarrage (potentiomètre "U
0
")
Commutateur [S] Puissance du moteur Lenze pour une
tension réseau
Remarque
Position Courant
nominal
3/PE CA
230 V
3(/N)/PE CA
400 V
3(/N)/PE CA
500 V
0 – – – – Pas de surveillance I 2 t
1 1,0 A – 0,25 kW 0,37 kW
2 1,4 A – 0,37 kW 0,55 kW
3 1,8 A 0,25 kW 0,55 kW 0,75 kW
4 2,4 A 0,37 kW 0,75 kW 1,1 kW
5 3,0 A 0,55 kW 1,1 kW 1,5 kW
6 4,0 A 0,75 kW 1,5 kW 2,2 kW
7 5,5 A 1,1 kW 2,2 kW 3,0 kW
8 7,0 A 1,5 kW 3,0 kW 4,0 kW
9 9,5 A 2,2 kW 4,0 kW 5,5 kW
Réglage Remarque
1. Régler le courant nominal du
moteur à l’aide du commutateur
Réglage Lenze : 1 = 1,0 A
start032
1.4 A
1.8 A
2.4
A
3.0 A 4.0
A
5.5 A
7.0 A
9.5
A
OFF
1.0
A
0 1 2
3
45 67
8
9
l Lire aussi ^ 143
l Le réglage peut être
contrôlé ou modifié sous
CO120 à l’aide du boîtier
déporté
2. Régler le temps d’accélération t ir à
l’aide du potentiomètre "T"
Réglage Lenze : env. 1,5 s
start012 0 3.00 s
Le réglage peut être contrôlé
ou modifié sous C0012 à
l’aide du boîtier déporté
3. Régler la tension de démarrage U
0
à
l’aide du potentiomètre "U
0"
Réglage Lenze : env. 50 % start008
0 100.0 %
l Si U
0
= 100 %, le temps
d’accélération t
ir
est
désactivé
l Le réglage peut être
contrôlé ou modifié sous
C0016 à l’aide du boîtier
déporté
start028
100%
0
0 t
Uout
Ustart
