Mise en service
Avec boîtier déporté
EDK71MMXXX−010 DE/EN/FR 5.0
L
164
Le boîtier déporté E82ZBB et le câble de raccordement nécessaire sont disponibles sous forme
d’accessoires. Une description complète est contenue dans le dépliant livré avec le boîtier déporté.

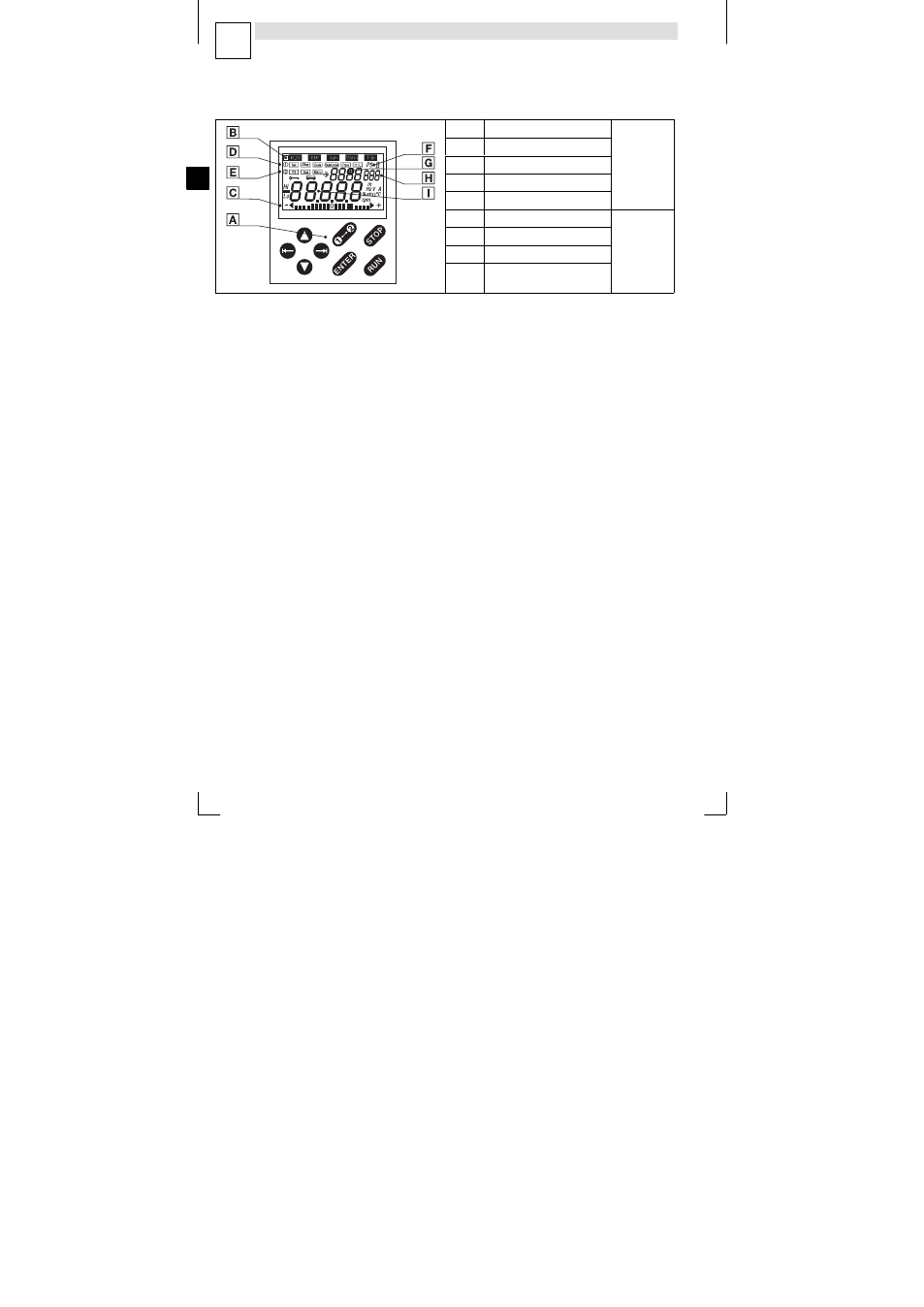

0
Touches de fonction
1
Affichage d’état
2 Histogramme
3
Liste de fonctions 1
4
Liste de fonctions 2
5
Jeu de paramètres
Modification
possible si
l’affichage
clignote 6
Numéro de code
7 Numéro de sous−code
8 Valeur du paramètre et unité
correspondante
Structure des menus
Tous les paramètres pouvant être utilisés pour le paramétrage ou la surveillance sont enregistrés sous
forme de "codes" dans les menus
user et all. Ces codes sont numérotés 6 et désignés par la lettre
"C". Dans certains codes, les paramètres sont enregistrés sous forme de sous−codes" 7 numérotés,
afin que le paramétrage reste clair (exemple : C0517, menu user).
l Le menu user
– est activé après chaque mise sous tension lorsque le boîtier déporté est raccordé ou
branché pendant le fonctionnement sur l’interface AIF.
– comprend tous les codes définis en usine pour la mise en service d’une application
standard.
– peut être personnalisé dans C0517.
l Le menu all
– contient tous les codes.
– présente les codes dans l’ordre croissant.
l Lire les pages suivantes pour savoir comment passer du menu user au menu all et modifier
les paramètres dans les codes.
