Technische Daten
Bemessungsdaten
2
EDK71MMXXX−010 DE/EN/FR 5.0
15
L

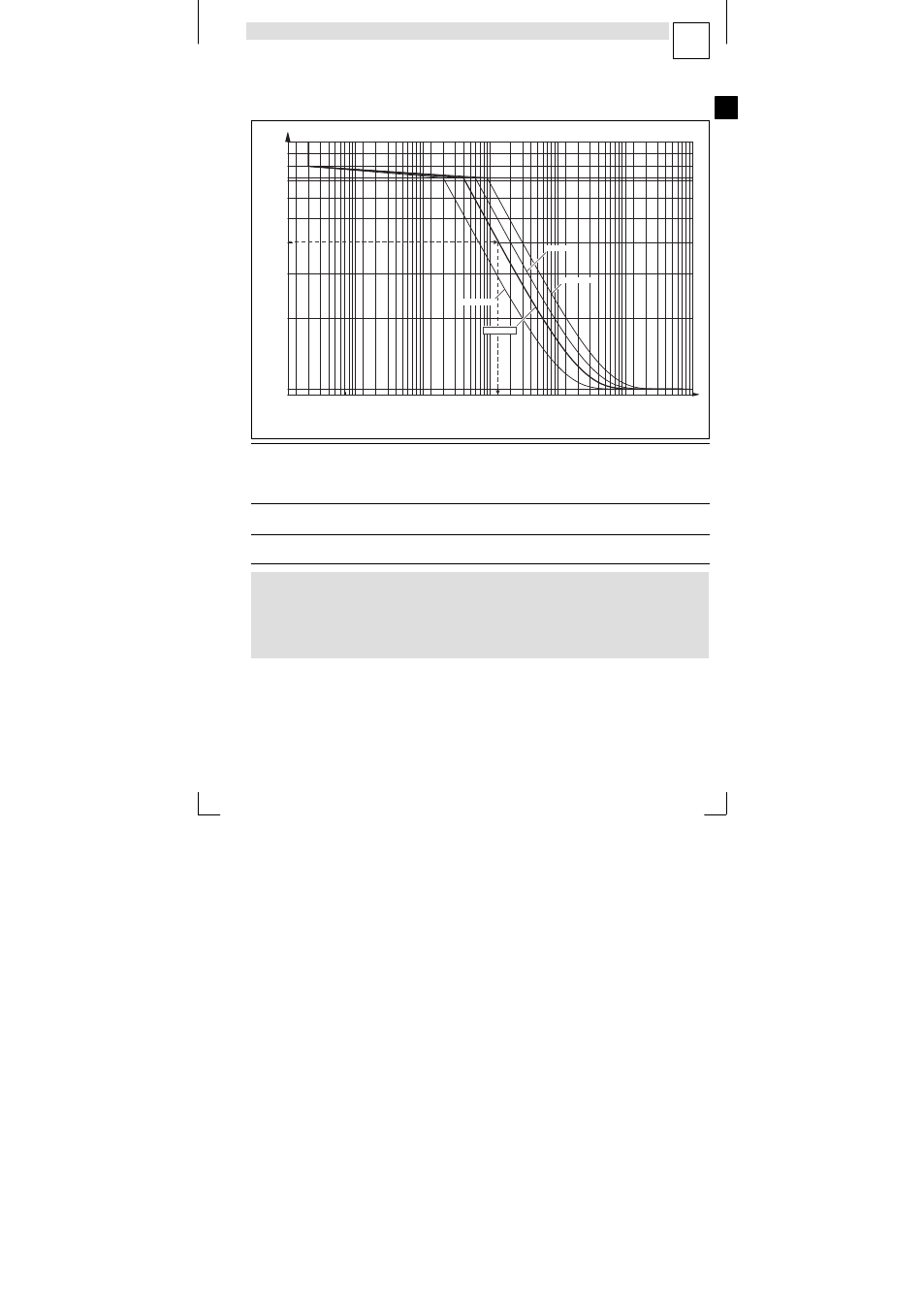

I 2 t−Auslöse−Charakteristik −4−
Gemäß DIN EN 60947−4−2 (Halbleiter−Motor−Steuergeräte und −Starter für Wechselspannung)
0.01 0.1 1 10 100 1000 10000 0.02
t [s]
1.05
2
3
4
5
6
7.2
8
I/I
r
Class 10A
Class 10
Class 20
Class 30
start031
Class 10A
Auslöseklassen, einstellbar in C0121
Class 10 = Lenze−Einstellung
Class 20
Class 30
I Ausgangsstrom
I r Motor−Bemessungsstrom, einstellbar in C0120 oder mit Stufenschalter
Beispiel für
Class 10: Der starttec schaltet mit einer Fehlermeldung ab, wenn der Ausgangsstrom I ca. 13 s lang
das 4−fache des eingestellten Motor−Bemessungsstroms I
r
beträgt. ( ^ 64)
)
Hinweis!
Unabhängig von der eingestellten Auslöseklasse, schaltet der starttec immer
ab, wenn der Ausgangsstrom I 20 ms lang das 8−fache des eingestellten
Motor−Bemessungsstroms I
r
beträgt.
