Page 24: Replacing the sniffer tip

24
5 Installation
Tr
an
sl
ation
o
f the
o
rig
in
al
operatin
g
in
str
u
ct
io
ns
HLD
6000
, k
ina4
3
e1-
a
, 140
8
5 Attach the new sniffer line.
You can switch the device back on again.
5.3
Sniffer tip
5.3.1
Replacing the sniffer tip

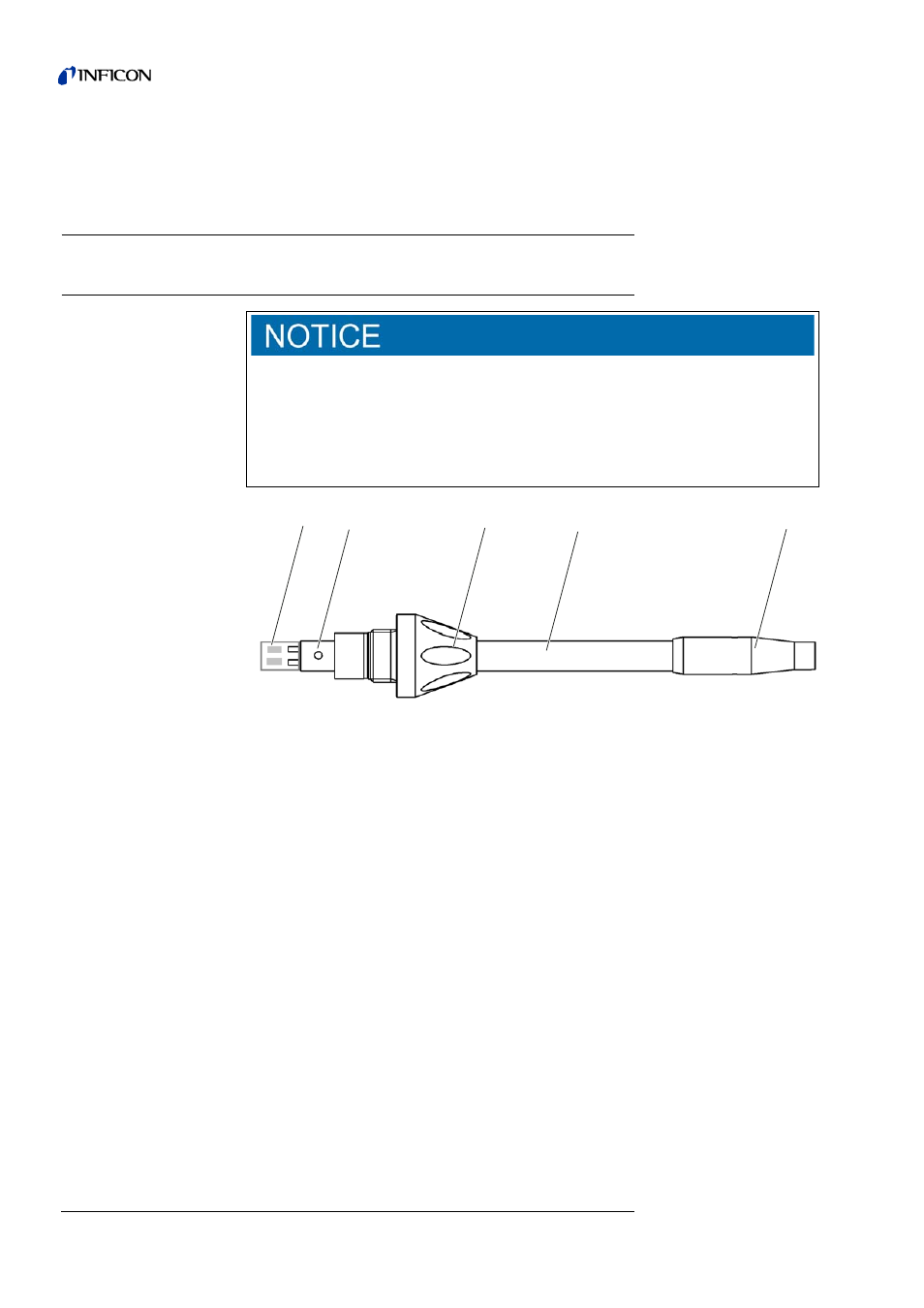

Fig. 5: Sniffer tip
1 Switch the device off.
2 Loosen the cap nut until the sniffer tip can be pulled out.
3 Insert the new sniffer tip into the sniffer probe in such a way that the guide pin runs into
the groove of the sniffer probe opening.
4 Tighten the cap nut.
5 Calibrate the device,
see "6.4.6.1 Time and type of calibration", page 43
.
see "10.1 Accessories and spare parts", page 67
see "8.2 Sniffer line", page 63
Material damage from pollution
Particles in the air intake can destroy the sniffer line.
►
Always switch off the device before every installation!
►
Make sure that no particles enter into the air intake when replacing sniffer probe
parts.
a
Filter block
b
Guide pin
c
Cap nut
d
Sniffer tip
e
Filter holder
