5.3. Main Feedback Cable (CBL-HDRFB-001)
The Main Feedback cable (CBL-HDRFB-001) is made of a 24-AWG shielded cable with a 12-pin
Molex Header socket. It connects to the Main Feedback port on the DC Whistle. It is open on its
other side so that it can be connected to customer-specific motor connector.
Pin
Color
Signal
Pairs
1
Brown
+5V
pair
2
White
COMRET
3
Cyan
CHA
pair
4
Orange
CHA-
5
Purple
CHB
pair
6
Black
CHB-
7
Red
INDEX
pair
8
Blue
INDEX-
9
Green
HA
pair
10
Yellow
HB
11
Pink
HC
pair
12
Drain wire
COMRET
Front View
12 pin Molex Header Socket

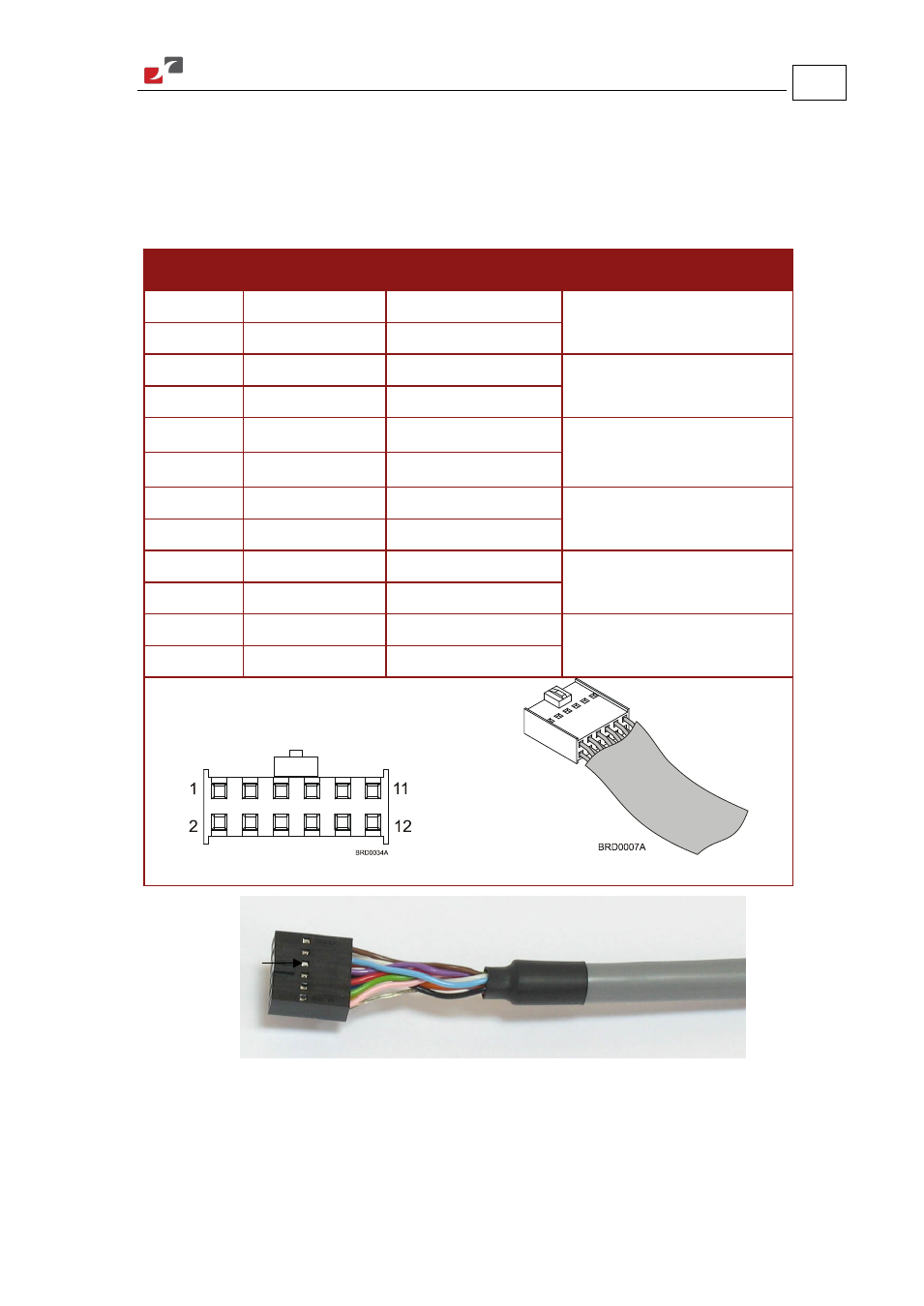

Figure 31: Single-Sided Main Feedback Cable (Part No. CBL-HDRFB-001)
Front
View
