Digitale Audiokabel
Für den Anschluss von digitalen Komponenten
an diesen Receiver sollten handelsübliche
koaxiale Digitalaudiokabel oder optische Kabel
verwendet werden.
1
Dieser Anschluss ist notwendig, um mit
diesem Receiver digitale Mehrkanal-Klänge zu
hören.
Videokabel
Standard-RCA-Videokabel
Diese Kabel sind der am weitesten verbreitete
Typ von Videoanschluss und werden zur
Verbindung mit den Composite-Video-
Anschlüssen verwendet. Die gelben Stecker
unterscheiden sie von Audiokabeln.
Komponentenvideo-Kabel
Verwenden Sie Komponentenvideo-Kabel, um
eine bestmögliche Farbwiedergabe Ihrer
Videoquelle zu erzielen. Die Bildinformationen
des Fernsehgeräts werden hierbei getrennt
übertragen, nämlich als
Y-Signal (Helligkeit)
und als Farbdifferenzkomponenten blau und
rot (
P B / P R ). Auf diese Weise werden
Interferenzen zwischen den Signalen
vermieden.
Über Video-Ausgangsanschlüsse
Dieser Receiver ist nicht mit einem
Videokonverter bestückt. Wenn Sie
Komponentenvideo- oder HDMI-Kabel für den
Anschluss an das Eingangsgerät benutzen,
sollten die gleichen Kabel auch für den
Anschluss an das Fernsehgerät benutzt
werden.
Die über die analogen (Composite- und
Komponenten-) Videoeingänge dieses Geräts
eingehenden Signale werden nicht über
HDMI
OUT ausgegeben.
Hinweis
1 • Wenn für den Anschluss optische Kabel verwendet werden, stecken Sie den Stecker bitte vorsichtig ein, damit der
Verschluss, der die optische Buchse schützt, nicht beschädigt wird.
• Wickeln Sie das optische Kabel bei Einlagerung lose auf. Das Kabel könnte beschädigt werden, wenn es um scharfe Kanten
gewickelt wird.
• Sie können für koaxiale Digitalanschlüsse auch Standard-RCA-Videokabel verwenden.

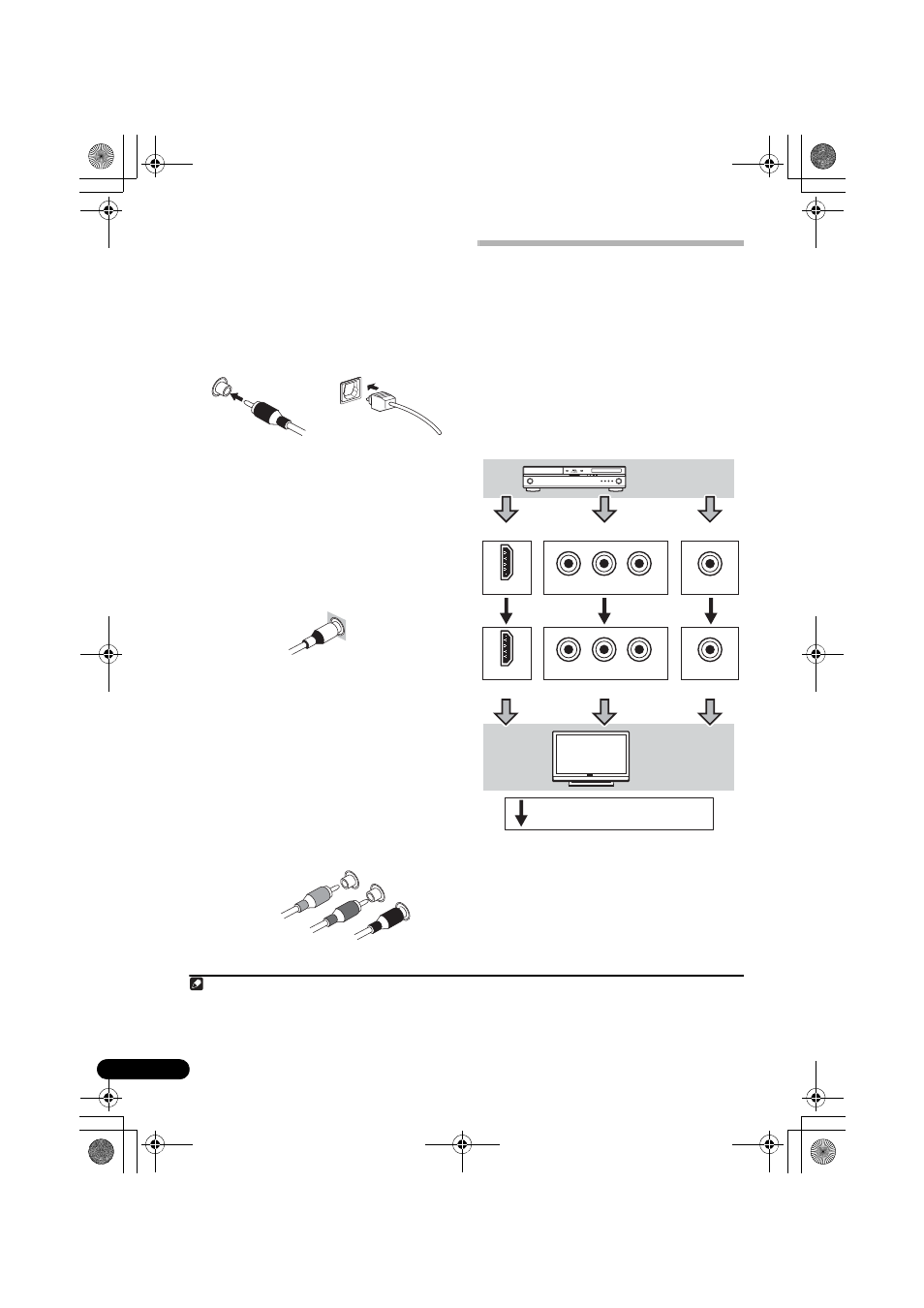

Koaxiales Digitalaudiokabel Optisches Kabel
Standard-RCA-Videokabel
Grün (Y)
Blau (P B )
Rot (P R )
Komponenten-Videokabel
VIDEO IN
P R P B Y
COMPONENT VIDEO IN HDMI IN
MONITOR OUT
P R P B Y
COMPONENT VIDEO MONITOR OUT HDMI OUT
Anschluss zum Anschließen des Quellgeräts
Anschluss zum Anschließen des Fernsehmonitors
Wiedergabegerät
TV
Video-Signale können ausgegeben werden.
