Conexión de un componente sin terminal HDMI

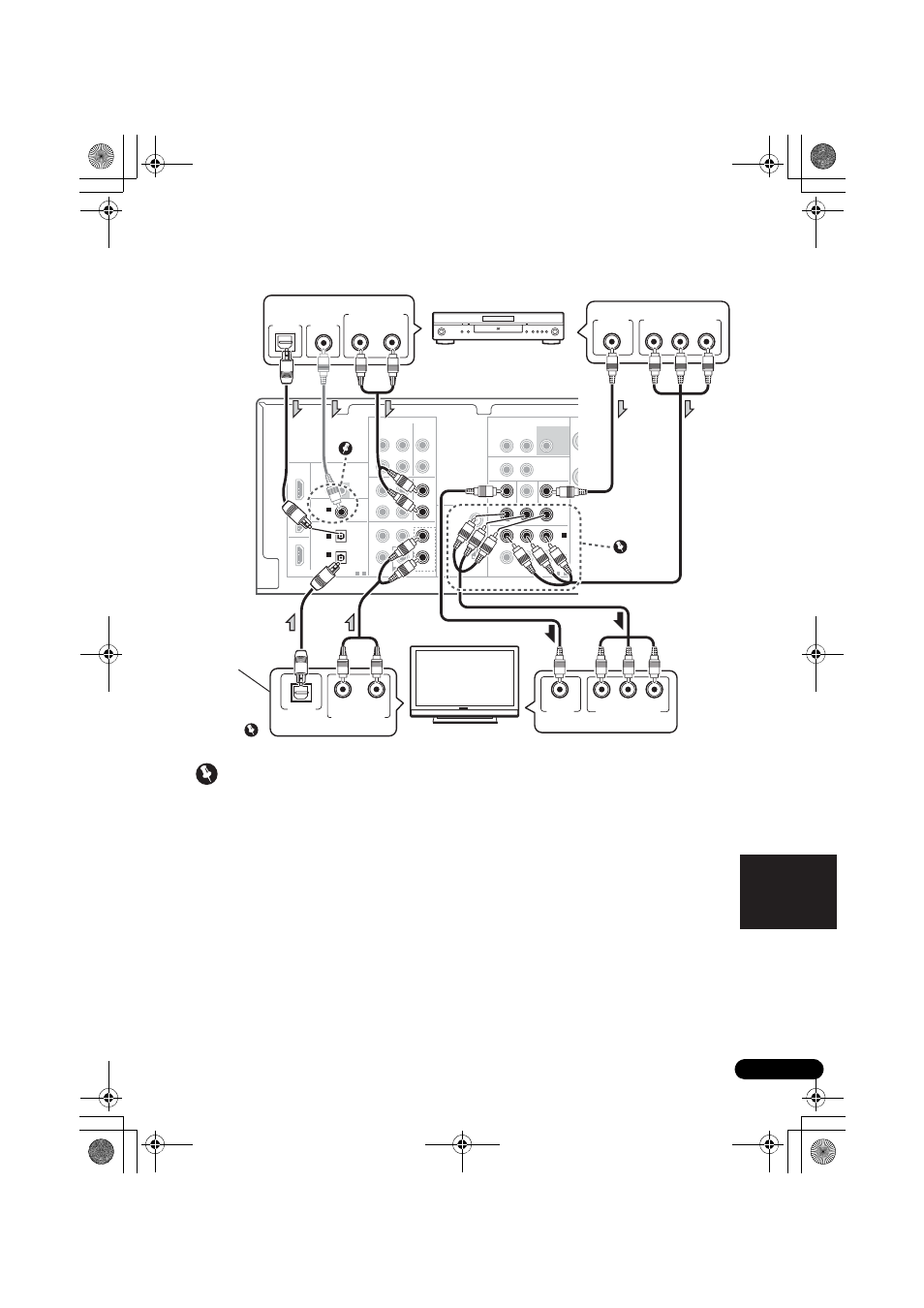

Este diagrama indica las conexiones al receptor de un televisor y de un reproductor de DVD (u otro
componente de reproducción) sin un terminal HDMI.
Importante
1 Si utiliza cables de componente de vídeo
para conectar el reproductor de DVD, deberá
utilizar los mismos cables para conectar el TV.
2 En caso necesario, asigne las entradas de
vídeo de componentes a la fuente de entrada
que ha conectado.
Sólo será necesario hacerlo si no ha realizado
la conexión de acuerdo con lo siguiente:
• COMPONENT VIDEO IN 1 – BD/TV
• COMPONENT VIDEO IN 2 – DVD/SAT
Consulte El menú Input Assign en la página 35.
3 Si la conexión se ha realizado mediante
un cable coaxial, deberá pulsar varias veces
SIGNAL SEL para seleccionar C1 (consulte la
página 26).
4 Si ha conectado el TV (tal como se indica
más arriba) y sigue sin haber sonido, pulse BD
y luego presione SIGNAL SEL varias veces
para seleccionar O1 o A (consulte la
página 26).
AUDIO AUDIO
DIGITAL COMPONENT VIDEO BD/TV MULTI CH IN
BD/TV IN
HDMI
ANTENNA
FM
UNBAL
75 Ω
AM
LOOP
FRONT
L
R
L
R
CENTER SURROUND
COAXIAL
(CD)
IN 1
1 - 2
IN 1
(DVD/SAT)
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1 - 2
ASSIGNABLE
OUT
OUT
Y P B P R
IN
ZONE2 OUT
MONITOR OUT BD/TV IN DVD/SAT IN
SUBWOOFER
PRE OUT
L R
DVR/VCR DVD/SAT
OUT IN DVR/VCR VIDEO
L
R
OUT
BD/TV
IN
DVD/SAT
IN
OUT
IN IN
IN
CD-R/TAPE CD
SUBWOOFER
IN
(BD/TV)
IN 1
(DVD/SAT)
IN 2
COMPONENT VIDEO
(BD/TV)
IN 1
1 - 2
ASSIGNABLE
OUT
MONITOR Y P B P R
DIGITAL AUDIO OUT
OPTICAL
R L
ANALOG AUDIO OUT
DIGITAL AUDIO OUT
COAXIAL OPTICAL R L
ANALOG AUDIO OUT
VIDEO OUT COMPONENT VIDEO OUT
P R Y P B
VIDEO IN COMPONENT VIDEO IN
P R Y P B
1,2
3
4
Seleccione una
Seleccione una
Seleccione una
Seleccione una
Reproductor DVD, etc.
TV
Esta conexión se
necesita para poder
escuchar el sonido
del televisor a través
del receptor.
