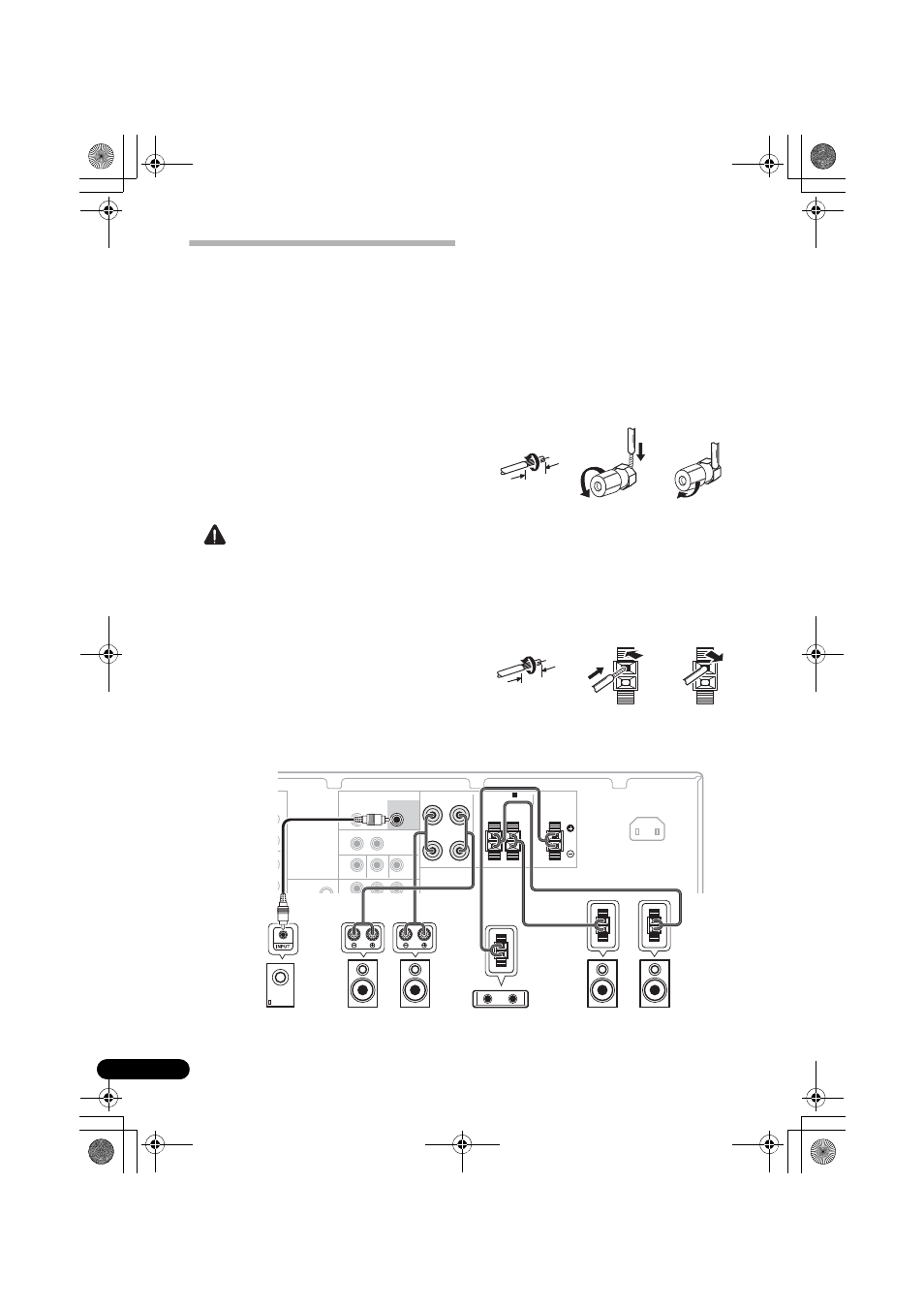

Conexión de los altavoces
El receptor puede funcionar con sólo dos
altavoces estéreo (los altavoces frontales en el
diagrama), pero se recomienda utilizar al
menos tres altavoces, o una configuración
completa para obtener el mejor sonido
envolvente.
Asegúrese de conectar el altavoz derecho al
terminal derecho (
R), y el altavoz izquierdo al
terminal izquierdo ( L). Asegúrese también de
que los terminales positivo y negativo ( +/–) del
receptor coincidan con los terminales de los
altavoces.
Si no va a usar un subwoofer, cambie el ajuste
de distancia de los altavoces frontales
(consulte Ajuste de altavoz en la página 33) a
LARGE.
PRECAUCIÓN
• Por estos terminales de altavoz circula
tensión ACTIVA que es PELIGROSA. Para
evitar el peligro de descargas eléctricas al
conectar o desconectar los cables de
altavoz, desenchufe el cable de
alimentación antes de tocar las partes de
los cables que no están aisladas.
• Asegúrese de que no haya hilos expuestos
del cable del altavoz en contacto con el
panel trasero mientras el equipo está
encendido. Si alguno de los cables
desprotegidos del altavoz tocara el panel
trasero, podría provocar un corte de
corriente como medida de seguridad.
Asegúrese de completar todas las conexiones
antes de conectar este equipo a la fuente de
alimentación de CA.
Conexiones de cables desnudos
Terminales de los altavoces frontales:
1 Trence los hilos expuestos del cable.
2 Afloje el terminal e inserte el hilo
expuesto.
3 Apriete el terminal.
Terminales de los altavoces central y de sonido
envolvente:
1 Trence los hilos expuestos del cable.
2 Empuje para abrir las pestañas e
introduzca los hilos expuestos del cable.
3 Suelte las pestañas.
1 2 3
10 mm
1 2 3
10 mm
