22
Es

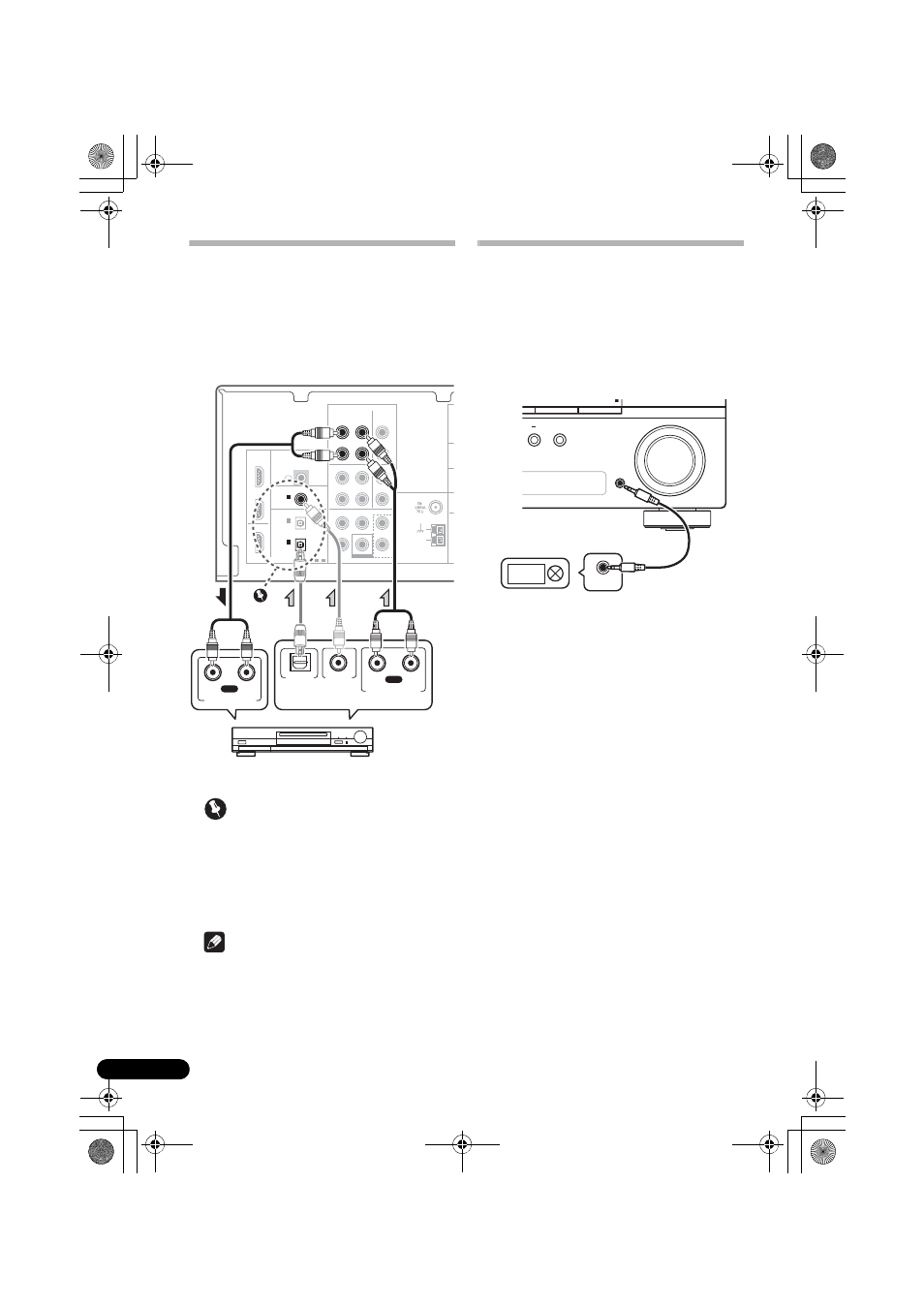

Conexión de otros componentes
de audio
El número y tipo de conexiones depende del
tipo de componente que esté conectando. Siga
los pasos siguientes para conectar una
grabadora de CD-R, MD, DAT o cinta u otro
componente de audio.
Importante
• Si la conexión se ha realizado mediante un
cable óptico o coaxial, deberá pulsar el
botón
SIGNAL SEL para seleccionar la
señal de entrada correspondiente a los
componentes de audio (consulte Selección
de la señal de entrada en la página 26).
Nota
• Tenga en cuenta que debe conectar
componentes digitales a conectores de
audio analógico si desea grabar a/de
componentes digitales (como un MD) a/de
componentes analógicos.
Conexión al miniconector de
audio del panel frontal
Puede acceder a las conexiones de sonido
frontales a través del panel frontal mediante el
botón
INPUT SELECTOR o PORTABLE del
mando a distancia. Utilice un cable de
miniconector para conectar un reproductor de
audio digital, etc.
AUDIO
DIGITAL C BD/TV MULTI CH IN
BD/TV IN
HDMI
ANTENNA
AM
LOOP
FRONT
L
R
L
R
CENTER SURROUND
COAXIAL
(CD)
IN 1
1 - 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
OUT IN
MO
DVR/VCR DVD/SAT
L
R
OUT
DVD/SAT
IN
BD/TV
IN
OUT
IN IN
IN
CD-R/TAPE CD
SUBWOOFER
IN
IN 1
(DVD/SAT)
IN 2
COAXIAL
(CD)
IN 1
DIGITAL
OPTICAL
L
R
AUDIO
OUT IN CD-R/TAPE
(BD/TV)
IN 1
PLAY R L
DIGITAL AUDIO OUT ANALOG AUDIO OUT
COAXIAL
REC R L
ANALOG AUDIO IN
OPTICAL
Grabadora de CD-R, MD, DAT o cinta.
Seleccione una
MASTER
VOLUME
SPEAKERS
ZONE
ON/OFF
PORTABLE
ENTER PRESET +
AUDIO OUT
Reproductor de audio digital, etc.
