Digitale audiokabels
Gebruik in de handel verkrijgbare coaxiale
digitale audiokabels of optische kabels om
digitale apparaten aan te sluiten op deze
receiver.
1
Deze aansluiting is vereist om multikanaals
digitaal geluid met deze receiver te kunnen
beluisteren.
Videokabels
Standaard RCA-videokabels
Deze kabels worden het meest gebruikt voor
videoaansluitingen en worden gebruikt om
composite video-aansluitingen met elkaar te
verbinden. De gele stekkers onderscheiden ze
van de kabels voor audio.
Componentvideokabels
De kleuren van uw videobron worden het
mooist gereproduceerd als u
componentvideokabels gebruikt. Het
kleursignaal van de tv wordt voor uitvoer
verdeeld in het luminantiesignaal (
Y) en de
kleursignalen (
P
B
en
P
R
) en vervolgens
uitgevoerd. Op deze manier wordt interferentie
tussen de signalen vermeden.
Informatie over video-
uitgangaansluiting
Deze receiver is niet voorzien van een
videoconverter. Wanneer u
componentvideokabels of HDMI-kabels
gebruikt voor aansluiting van het
ingangsapparaat, moet dezelfde kabels
worden gebruikt voor aansluiting op de TV.
De invoer van signalen van de analoge
(composite en component) video-ingangen
van dit apparaat worden niet uitgevoerd via de
HDMI OUT.
Opmerking
1 • Wanneer u optische kabels aansluit, wees dan voorzichtig dat u bij het insteken van de stekker het afsluitklepje van de
optische aansluiting niet beschadigt.
• Wikkel een optische kabel losjes op om hem te bewaren. De kabel kan worden beschadigd als hij scherp wordt gebogen.
• Voor coaxiale digitale aansluitingen kunt u ook een gewone RCA-videokabel gebruiken.
Coaxiale digitale audiokabel
Optische kabel
Gewone RCA-videokabel
Groen (Y)
Blauw (P
B
)
Rood (P
R
)
Componentvideokabels
VIDEO IN
P
R
P
B
Y
COMPONENT VIDEO IN
HDMI IN
MONITOR OUT
P
R
P
B
Y
COMPONENT VIDEO MONITOR OUT
HDMI OUT

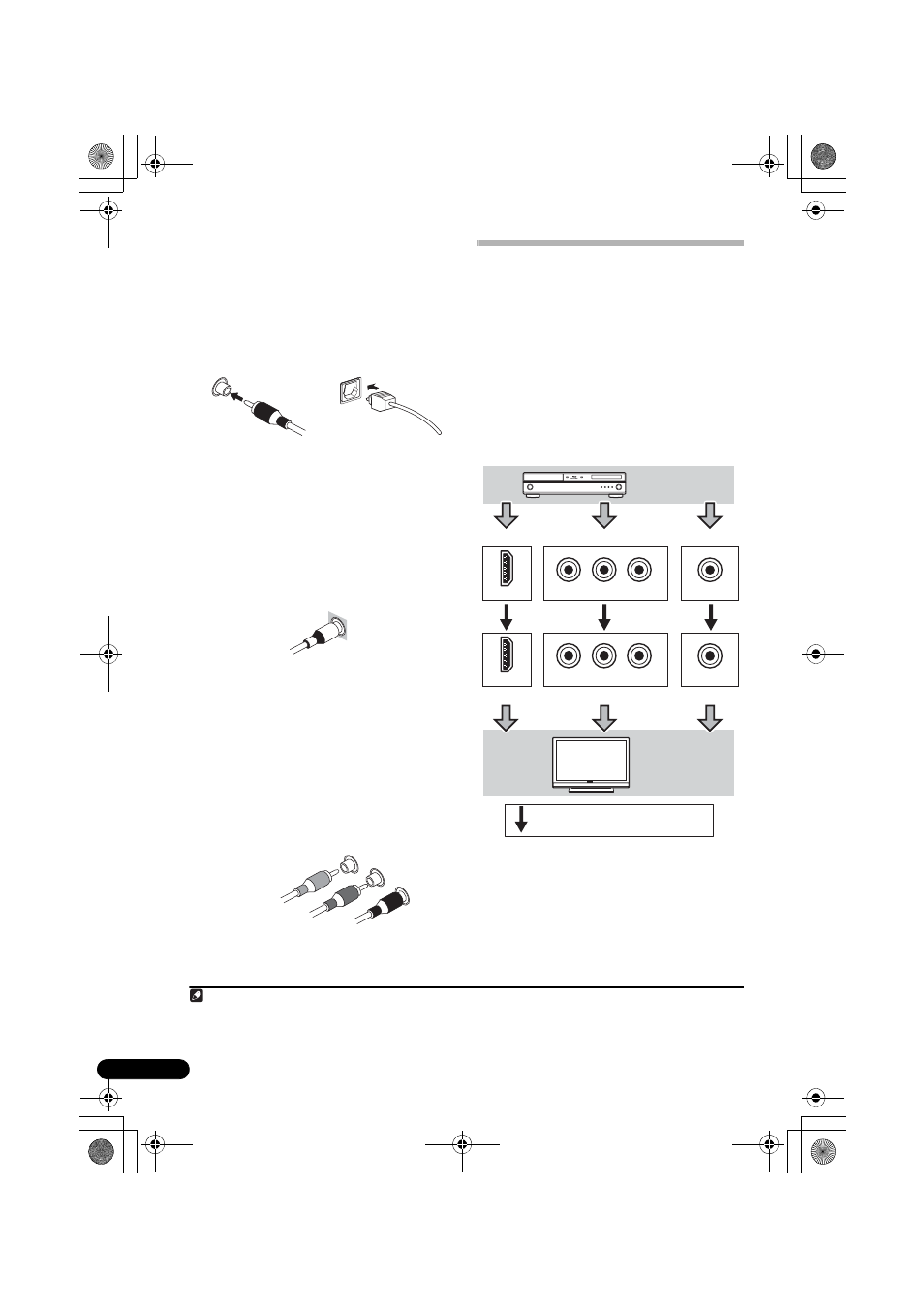

Aansluiting voor verbinding met bronapparaat
Aansluiting voor verbinding met TV-monitor
Weergavecomponent
TV
Videosignalen kunnen worden uitgevoerd.
