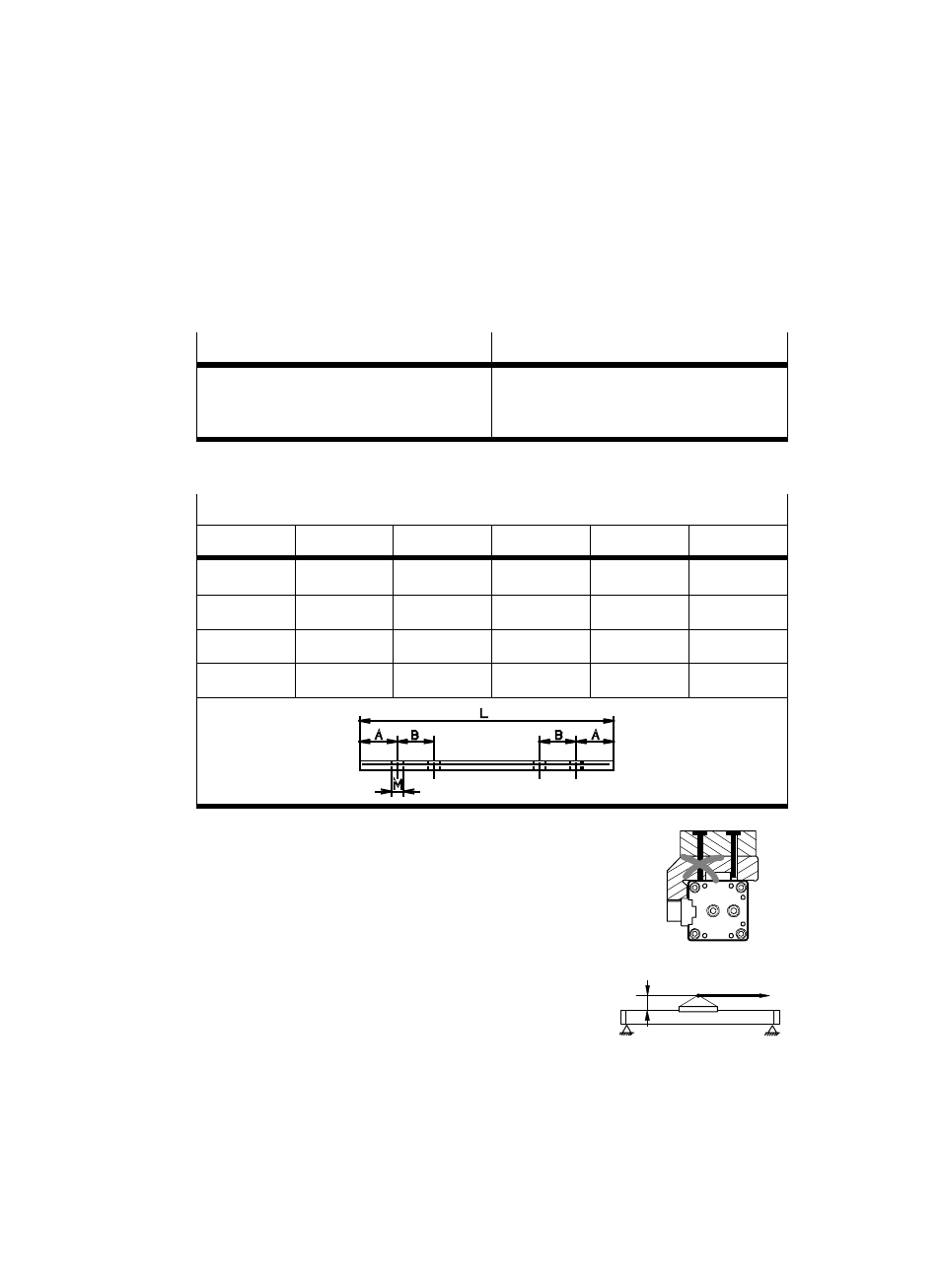

DGPI(L)−...−AI F

Festo DGPI(L)−...−AIF 0409a Svenska

98

Montering av arbetslasten:

1. Välj ett monteringssätt:

DGPIL−...

DGPI−...

1. Spårmuttrar NSTL−... vid löparen

4

2.

Gängade hål

och centreringselement

(se Tillbehör) vid löparen

3. Hål

6 och

gänga

7

i medbringaren

Bild 10: Monteringsmöjligheter för arbetslasten (se Bild 1)

Mått för spårmuttrar NSTL−...

j

25

32

40

50

63

L

100

128

166

199

229

A

13

14

25

24

30

B

15

15

20

20

35

M

M5

M5

M5

M8

M8

Bild 11

Vid monteringsmöjlighet 2 måste
skruvarna vara kortare än de gängade
hålen.

2. Placera arbetslasten så att tippmomentet

av kraften F parallellt med den rörliga
axeln och hävarmen a förblir lågt.

Vid arbetslaster med egen styrning:

S

Justera styrningarna av arbetslast och DGPI(L) exakt parallellt.

Bild 12

Bild 13

a

F
