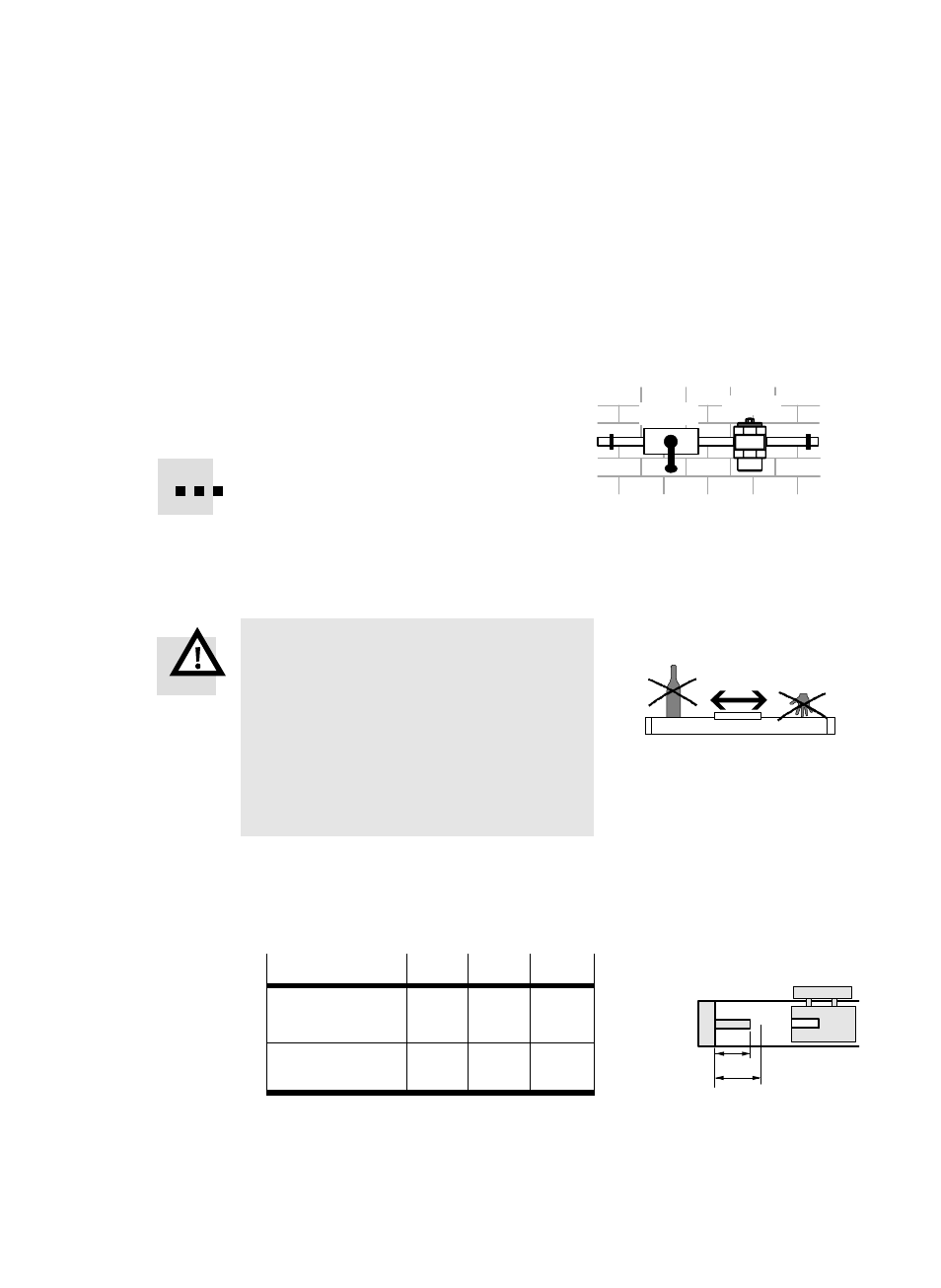

Page 47: 7puesta a punto

DGPI(L)−...−AI F
Festo DGPI(L)−...−AIF 0409a Español
47
7
Puesta a punto
Puesta a punto de todo el sistema
S
Aplique presión lentamente al sistema.
De esta forma pueden evitarse movimienĆ
tos súbitos incontrolados.
Para una presurización lenta, use una
válvula de arranque progresivo tipo
HEL−.../HEM−...Ă.
Puesta a punto del DGPI(L)−...
Atención
S Asegúrese de que:
Ĉ nadie pueda poner su mano en el recorrido
de la masa en movimiento (p.Ăej. colocando
una rejilla protectora).
Ĉ no hay objetos en el recorrido.
No debe ser posible tocar el DGPI(L)−...
hasta que la masa esté completamente
parada.
Control con SPC11/200:
1. Observe la reducción de la carrera por posición final. En la reducción de la
carrera está limitado el comportamiento del posicionado.
DGPI(L)−...
25
32
40...80
Longitud de la
amortiguación d
18 mm
20 mm
30 mm
Reducción de la
carrera r
25 mm
25 mm
35 mm
De origen, la amortiguación neumática de los finales de carrera se deja comĆ
pletamente abierta cuando el dispositivo es controlado por el SPC11/200.
QH−...
HEL−...
Fig. 17
Fig. 18
Fig. 19
d
r
